5层数据中心空调通风设计CAD施工图纸(机房空调)(压缩式冷水机组)(dwg)

bb5566 · 发表于 2020-8-26 20:33:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：办公,其他
建筑高度：多层建筑
建筑面积：116680平方米
地上层数：5层
图纸设计深度：施工图
参考图纸：33张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,其它
冷热源：电动压缩式冷水机组,空气源热泵
空调系统：全空气系统,空气-水系统
水系统：单式泵,复式泵,定流量,变流量
节点大样：冷却塔
特殊系统：精密空调系统
项目地址：安徽

附件详情

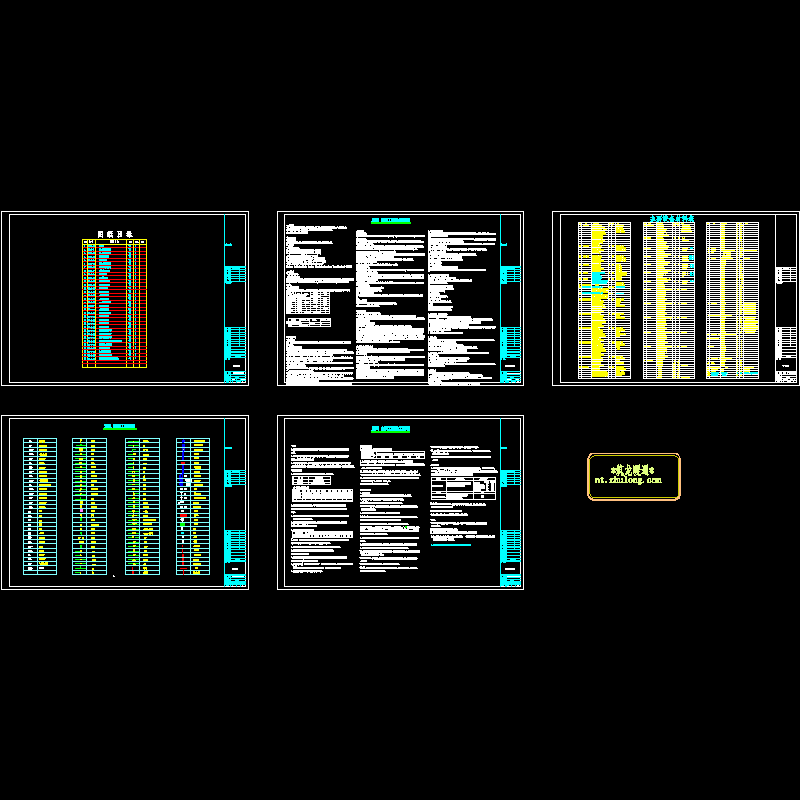

通风空调工程设计施工说明
通风空调工程图例及设备材料表

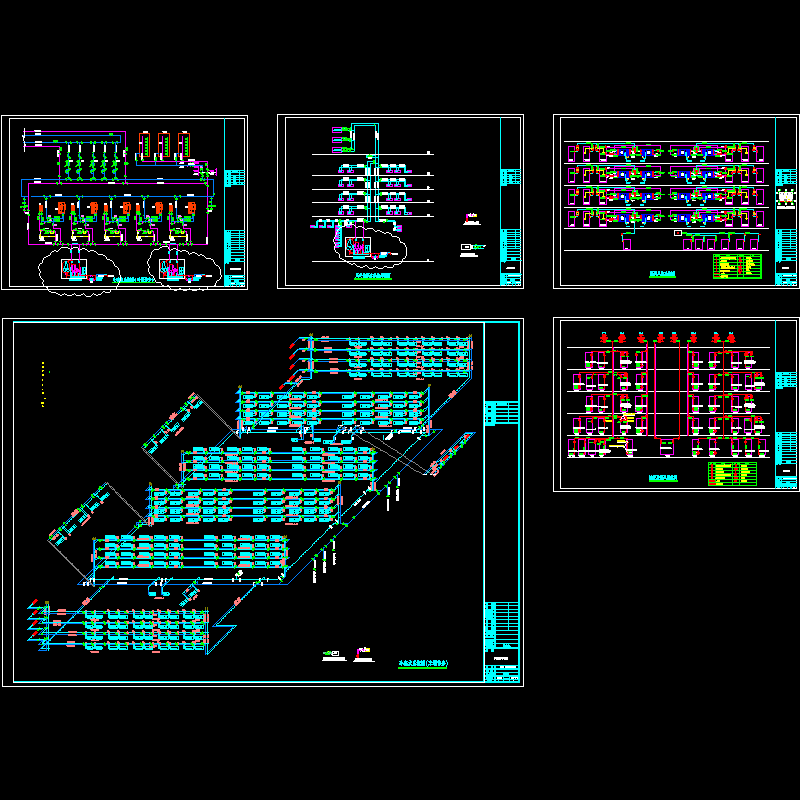

冷冻水系统图（冷源部分）
冷冻水系统图（末端部分）
风冷热泵水系统原理图
新风风路系统图
清空及排风系统图

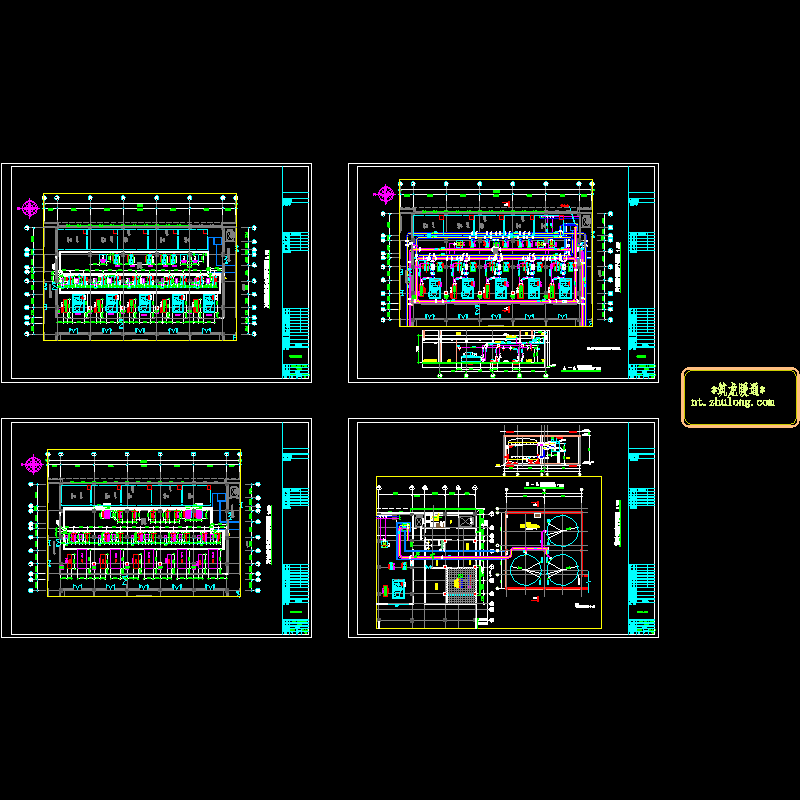

冷冻站设备布置平面图
冷冻站设备基础平面图
冷冻站管道平面图
蓄冷罐室平、剖面图

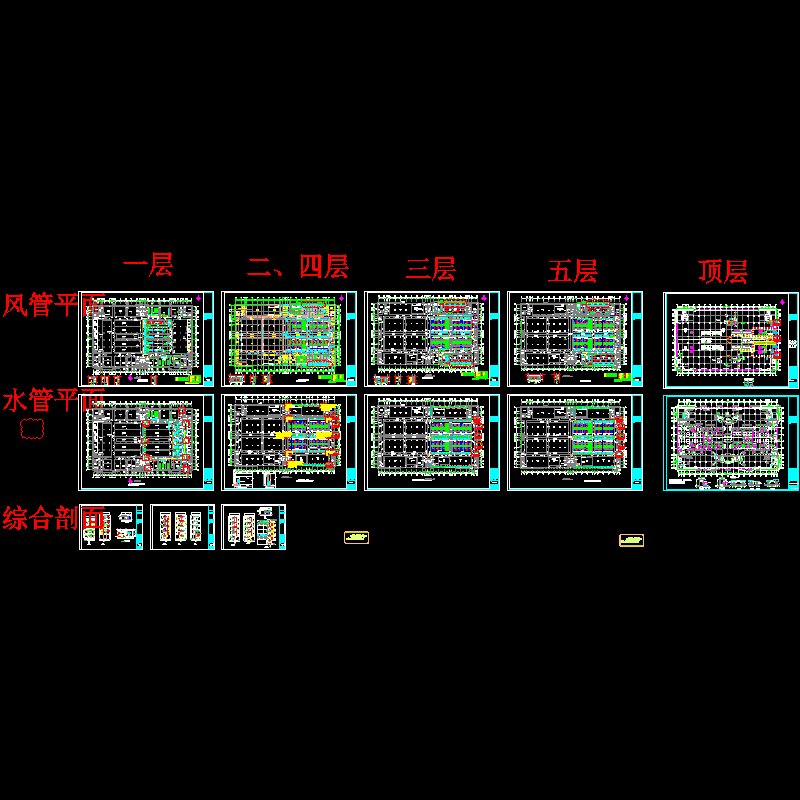

空调通风平面图
空调水管平面图
机房管道综合剖面图
空调循环冷却水系统说明
空调循环冷却水系统原理图
冷却塔补水系统原理图
冷冻站循环冷却水平面图
冷冻站冷却水池给水平面图
屋面冷却塔及循环冷却水管、补水管平面图

附件详情

稿件为某国企数据中心空调通风设计施工图纸，总建筑面积约为116680m2，地上5层。其中数据机房25600m2，发电机房5880m2，监控中心2400m2。建筑层高为34.6m。
设计内容：整个数据中心的空调通风系统设计，数据机房的空调系统设计。
机房新风系统：
数据机房设有独立的新风系统，新风量取保证人员最小新风量（40m3/人）需求和保证机房内最小正压要求（每小时0.8次换气量）二者的较大值。
为了满足机房内的空气新鲜与稳定，防止外界污染的空气渗入机房，新风机设初、中效过滤器，保证每升空气中大于或等于0.5μm的尘粒数，应少于18,000粒。
每层设新风机房，使用带有叉流板的热回收的新风机组，冬季先用机房热空气循环预热室外新风，冬季新风预热的送风温度14℃，不足的热量由风冷热泵机组补充，将空气加热至37℃，采用等焓线加湿（新风处理到18℃，相对湿度78%），每台3600cmh机组的有效加湿量15kg/h，湿膜加湿器设在新风机组内。
夏季机组对新风降温除湿，冷源使用风冷热泵机组，将新风处理到室内露点温度，降温除湿后的新风送入室内。新风机组风量为本层设计新风量的70%，一台故障时，另一台仍然可以满足系统70%的需求。
……

编制于2012年，图纸共33张。

冷冻水系统图（冷源部分）

蓄冷罐室平面图

空调循环冷却水系统原理图

机房管道综合剖面图

冷冻站管道平面图

冷冻站管道剖面图

冷却塔补水系统原理图

空调机房剖面

制冷机房平面大样

屋面空调设备及管道平面图
