设计说明：有
-
建筑类别：办公
-
建筑高度：高层建筑
-
建筑面积：27540平方米
-
地上层数：十六层
-
地下层数：一层
-
图纸设计深度：施工图
-
设计内容：空调,防排烟,机房
-
冷热源：电动压缩式冷水机组
-
空调系统：空气-水系统
-
水系统：双管制
该项目位于厦门市，总建筑面积为27540平方米，建筑总高度66.3米；地下一层，地上十六层。地下一层为停车场，一至三层为营业大厅，四至十六层为办公室。建筑外墙采用玻璃幕墙，传热系数为3.24W/m2K。
设计范围
1、制冷机房设计；
2、电梯前室、楼梯间的正压送风设计；
3、建筑物室内中央空调设计；
空调系统
空调冷源：该项目采用约克YSEAEAS45CIE型水冷螺杆式冷水机组三台，单台制冷量为1234KW,总制冷量为3702KW 。冷冻水供回水温度为7/12 °C。
制冷机房设在地下一层，冷却塔设置在三层屋顶。
空调水系统：该项目采用两管制水系统，立管采用同程式，水平管采用同程，异程相结合方式。
空调末端：一至三层采用吊顶空调器加新风方式，新风为室外空气由新风机组处理后送至吊顶式空调器回风口，局部采用风机盘管加新风方式。二层，三层各设一套排风系统，排风与排烟共用风管系统。
四至十六层均采用风机盘管加新风方式，新风为室外空气由新风机组处理后送至室内。各房间送风量由变风量末端装置控制。
气流组织：一层大厅采用球形喷口侧送风方式，局部采用漩流风口下送风方式。各办公室新风风采用上送上回方式，风机盘管采用侧送风方式。
各层设新风机组一台，新风由专用风道从屋顶引入。
二、三层空调风管平面图
一层空调风管平面图
制冷机房设备平面布置图
制冷机房水系统流程图
大样图

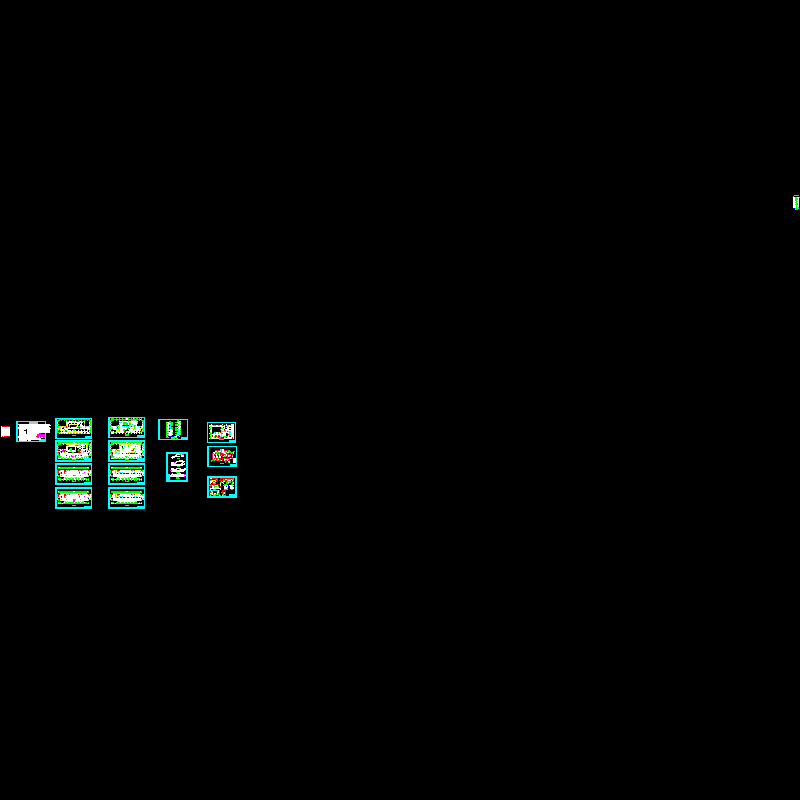

缩略图
