多层综合大楼散热器采暖系统设计CAD施工图纸(室外供热管网)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计内容：采暖
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 水系统：同程式,闭式

附件详情

一、项目概要：
地上5层，地下一层，为一综合楼...
二、采煤系统：
1.本系统中采用闭式机械循环.同程式系统.供水干管、回水干管接室外供热管网；供回水温度为95°C和70°C。
2.采暖系统中采用单管垂直顺利上供下回式...
三、通风系统：
本地下室为一小型停车库，其送风量：18000m3/h，排风量：23450m3/h...

图纸共10张。

采暖管道布置图

防排烟平面图

采暖水系统图

第 1 张图

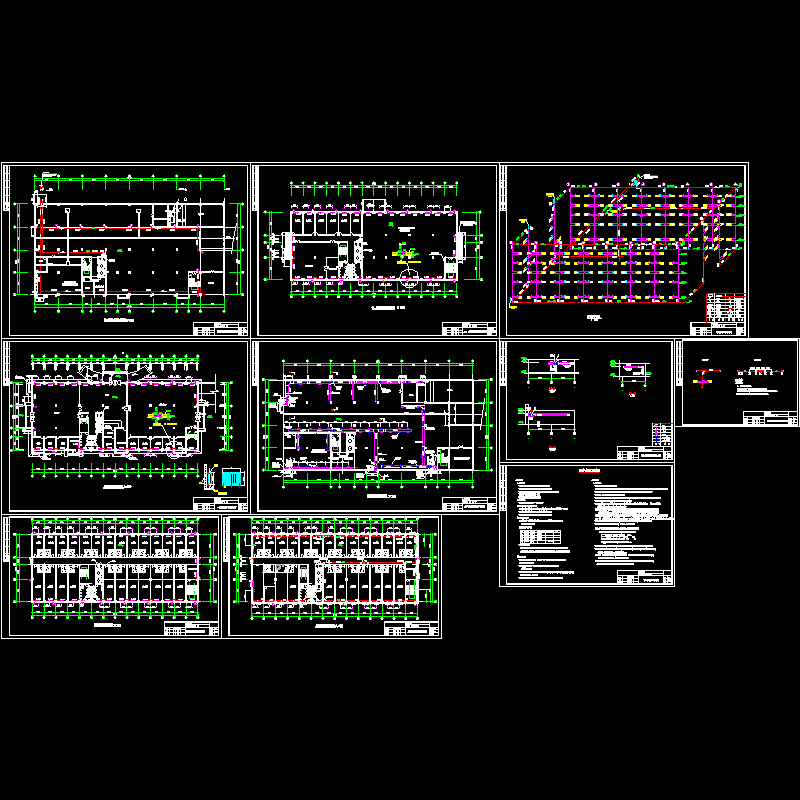

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
