化工厂中央制冷换热站CAD施工图纸(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 设计内容：空调,采暖,冷热源
• 冷热源：市政热网,溴化锂吸收式机组
• 采暖系统：散热器供暖
• 水系统：单式泵
• 节点大样：冷却塔

附件详情

1.主要设计内容为：空调冷冻水、冷却水系统，空调换热系统，采暖换热系统及机房内的通风采暖系统。
2.空调计算耗冷量为4731KW，空调计算耗热量为4859KW，采暖计算耗热量为11982KW。
3.本项目设置独立的制冷、换热站，站内分别设置夏季制冷用蒸汽溴化锂制冷机组，供回水温度为7/12度;冬季空调用汽水板式换热机组，供回水温度为60/50度，冬季采暖用汽水板式换热机组，供回水温度为95/70度。
4. 0.6MPa的饱和蒸汽由室外管架进入空调机房，一部分接至溴化锂制冷机组制冷用，另一部分减压至0.3MPa，供冬季空调、采暖换热用。蒸汽凝结水，全部由凝结水回收装置回收，由室外管架，回至厂区凝水回收站。
5.冷却水塔采用横流式，供回水温度32/37度，共2台，置于机房的屋面。

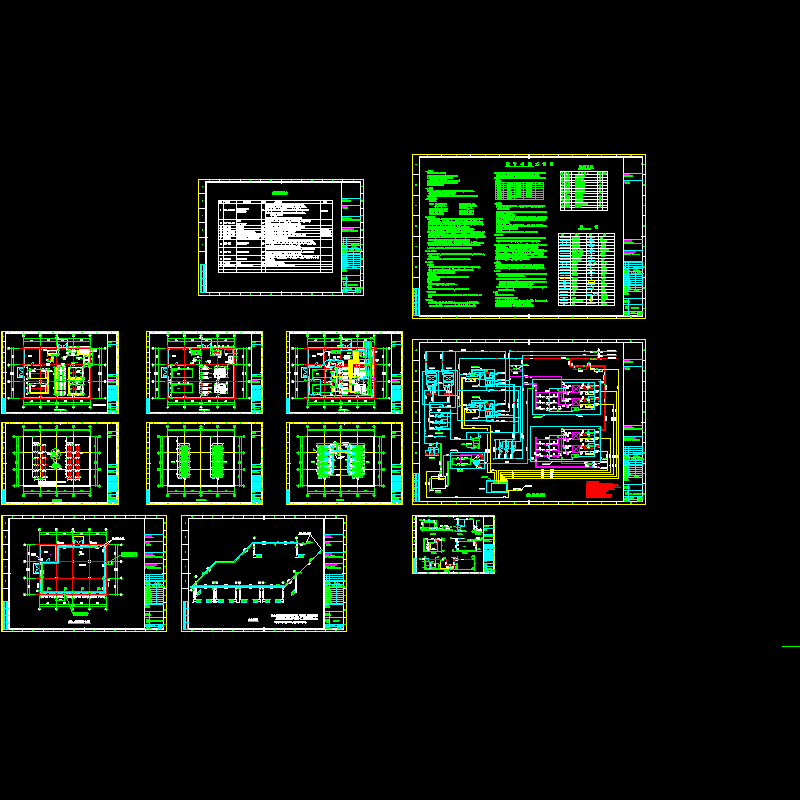

包括流程图、设备布置图、平面图、剖面图，设备基础及荷载图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
