5层手术部净化空调CAD施工图纸(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计内容：空调,通风,洁净,其它
• 空调系统：全空气系统,空气-水系统
• 洁净等级：百级,千级,万级

附件详情

某医院手术部、ICU病房洁净设备采购及安装项目设计方案，是在原平面的基础上根据甲方的要求，结合我司的实际专业经验及有关净化设计依据，对净化区的空气净化空调系统进行设计。工程包括五层Ⅰ级洁净手术室2间、Ⅱ级洁净手术室8间、Ⅲ级洁净手术室8间（其中一间为正负压转换手术室）、洁净走廓、药品室等辅房；Ⅰ级ICU病房2间、Ⅲ级ICU病房10间、ICU及其辅房。五层层高4.9米，梁底高4.2米。
五层Ⅰ级、Ⅱ级、Ⅲ级正负压转换洁净手术室采用一拖一形式，其余Ⅲ级洁净手术室采用一拖二或一拖三形式，各支管配独立电加热，方便各手术室独立调节温度；洁净走廓、药品室等洁净辅房分区采用两台循环空气处理机组，清洁走廊及其辅房合用一台空调机组；Ⅰ级ICU病房采用一拖一的形式，ICU单间病房采用洁净风机盘管加新风形式，ICU及其辅房合用一台循环空气处理机组；手术部及ICU净化区内的所有值班房间采用洁净风机盘管形式。空调系统采用一次回风，新风集中预处理的方式。各循环机组的新风管上均设电动双位定风量调节阀。全工程共用洁净空气处理机组21台，洁净风机盘管11台，新风处理机组4台。新风预处理机组配置G3 F7 H10级别的三级过滤网；洁净循环机组配置G4 F8级别的两级过滤网，末端采用H14级别高效或H11级别亚高效过滤网。多重级别的过滤网作合理的布置，确保室内的洁净度符合设计要求。
空调水系统采用机械循环两管制系统。管道高点必须设自动排气阀，以便排除空气；管道低点应设置泄水管，并配置相同管径的闸阀。冷凝水排水须设U型水封，按规定的坡度排至最近的地漏，冷凝水排水管采用镀锌管。

2

3

4

第 1 张图

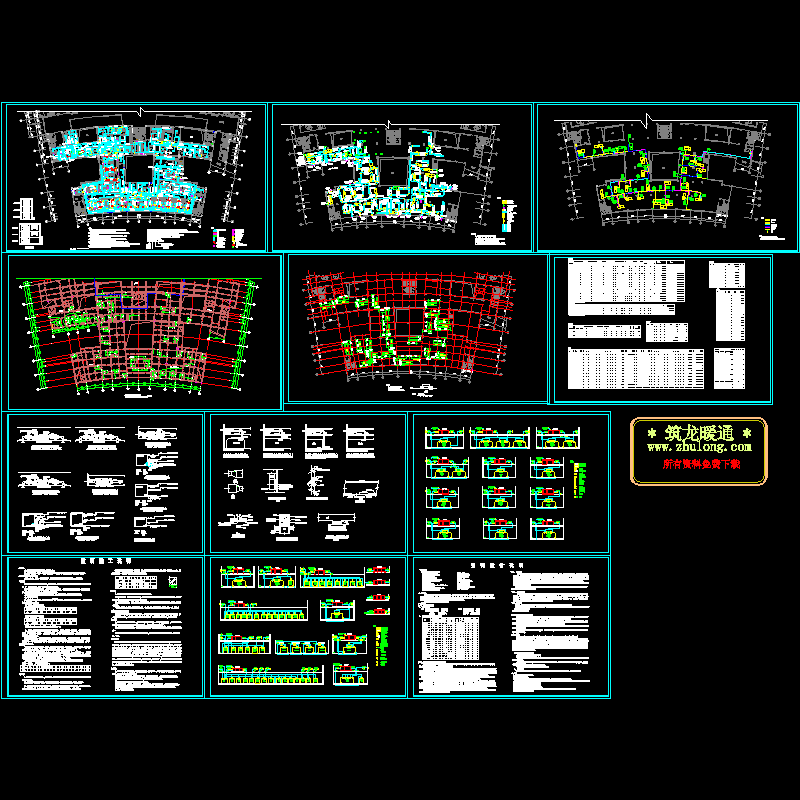

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
