[CAD图]13层商业楼中央空调设计（同程）(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 建筑类别：办公,商业
• 建筑高度：高层建筑
• 地上层数：13层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计内容：空调
• 冷热源：空气源热泵
• 空调系统：全水系统
• 水系统：定流量,异程式
• 节点大样：水箱

图纸简介

本图为13层商业楼中央空调设计，

空调为双管同程式，末端风机盘管，主机为风冷模块。

机房置于楼顶，设自动补水水箱设置于楼顶。

图片展示：

十二层空调平面图

地下一层通风平面图

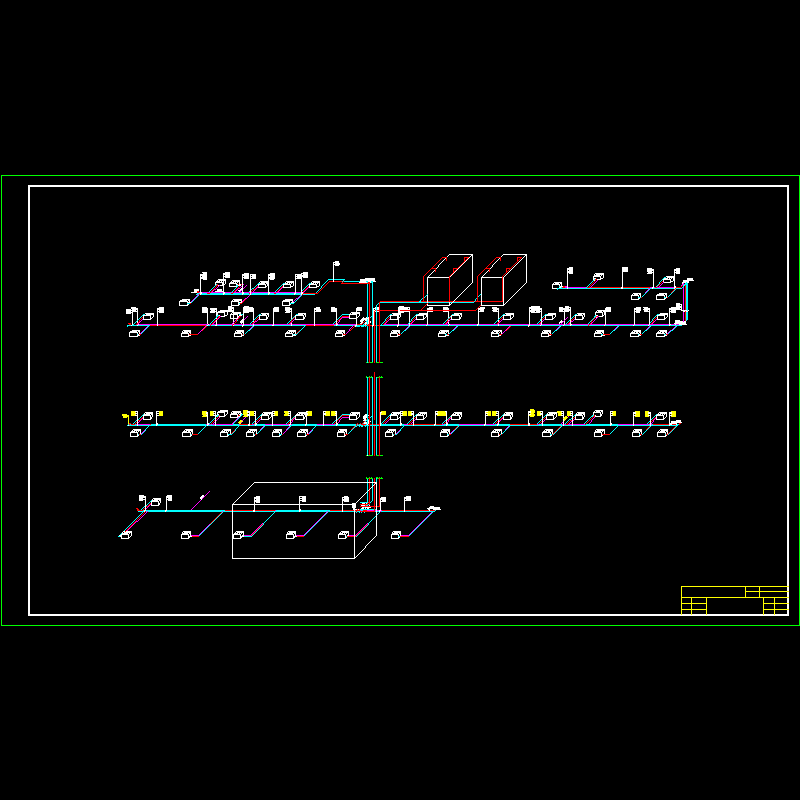

空调系统图

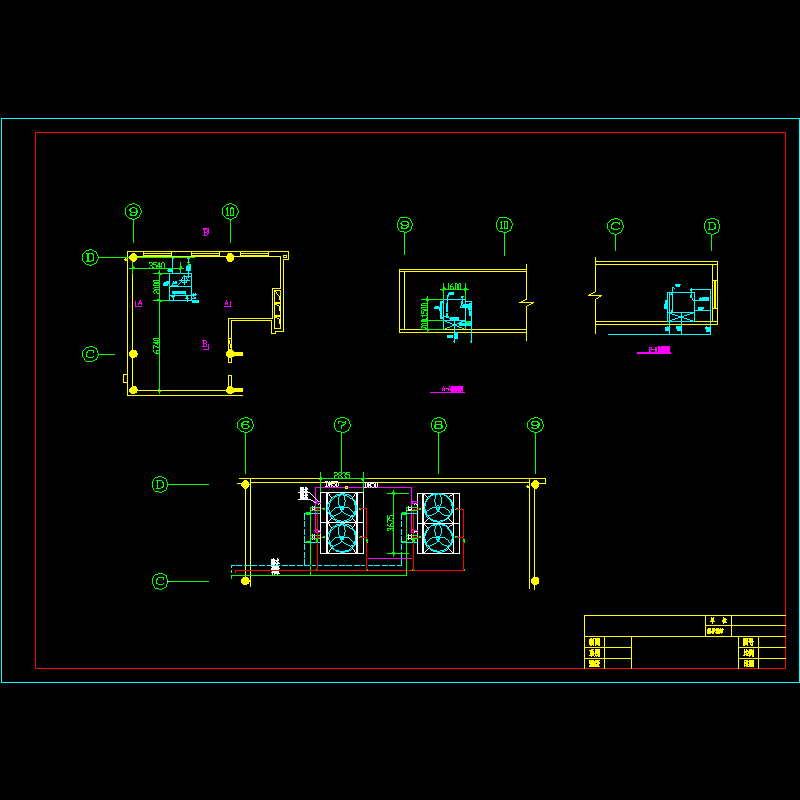

水箱剖面图

某商场地下室通风图.dwg

某商场空调水系统.dwg

某商业楼水箱平剖面.dwg

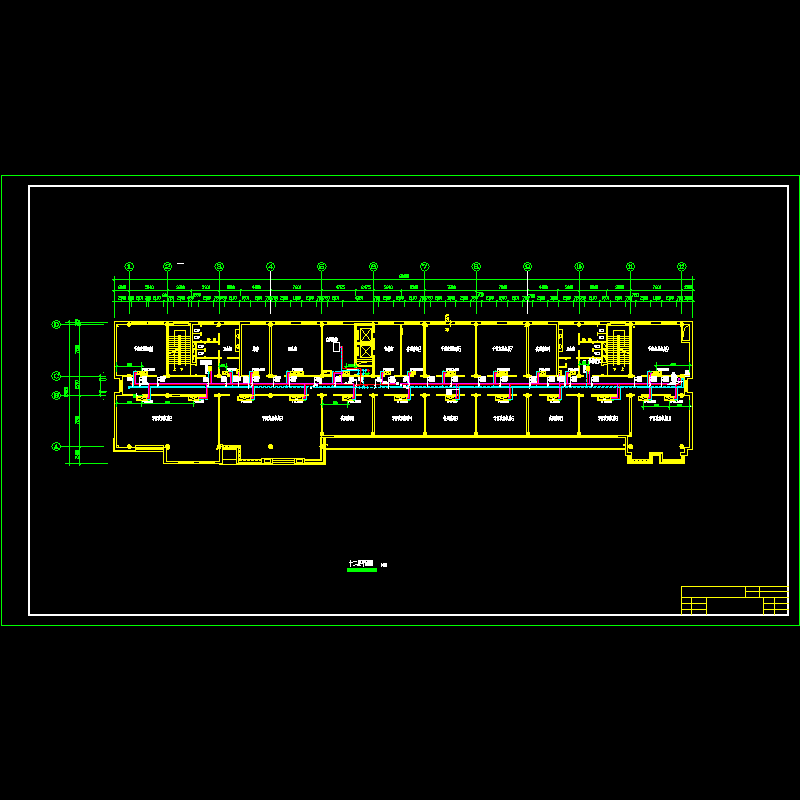

十三层风机盘管水平面图.dwg

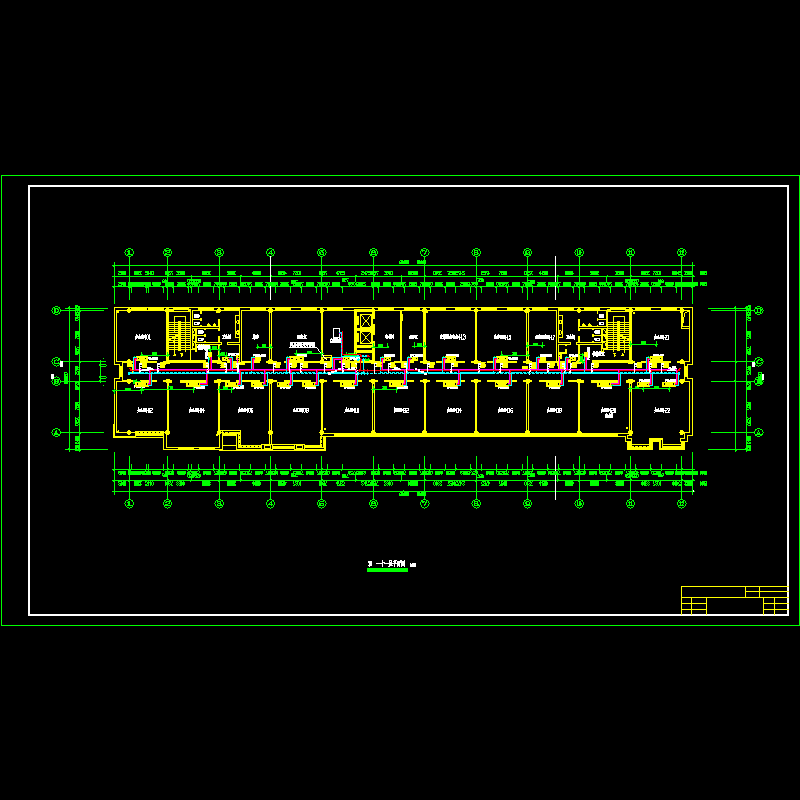

四-十一层风机盘管平面.dwg

某空调房间平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:37:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
