项目概况

1、该项目为首开F06项目 燃气锅炉房工程 ，本锅炉房为地下单体建筑。

2、F06项目包括住宅、学校、卫生站、法院、人防、办公及商业用房。项目总建筑面积为199000.00平方米，需提供采暖面积为175853.00平方米，建筑物最高约60米。

3、区块划分：地下一商业采用风机盘管采暖形式，面积为3200平方米；住宅、学校、卫生站、办公等建筑采用散热器采暖形式，面积为172653平方米，分设高低区。各区域热源均为锅炉房生产的热量经换热器换热后提供。

4、该资料范围为锅炉房内工艺系统。

热力系统

本锅炉房内设两台5.6MW（115/70℃）燃气热水锅炉，分为三个一次水系统。商业区系统通过板式换热器交换出60/50℃二次水；高区和低区系统分别通过板式换热器热交换出85/60℃的二次水供给用户，其中低区二次水系统通过分（集）水器供出三路二次水，分别为学校、卫生站、法院，住宅，及商业、办公、酒店采暖用水。本锅炉房内各供热系统设置热量自动控制和温度监测装置，详见热控专业。

地下一层设备布置及排水平面图

地下一层管道布置平面图

剖面图

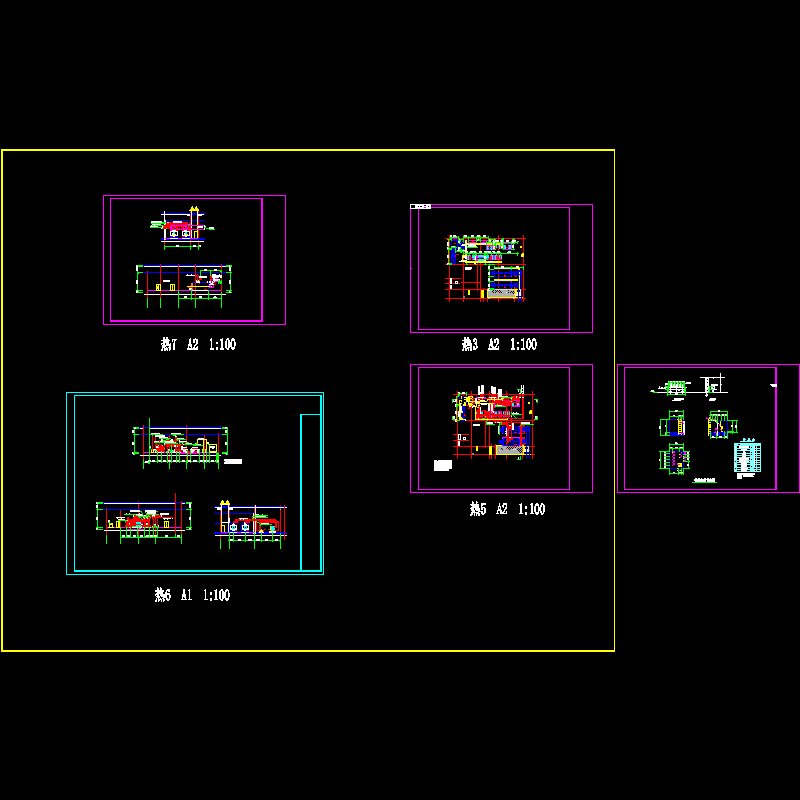

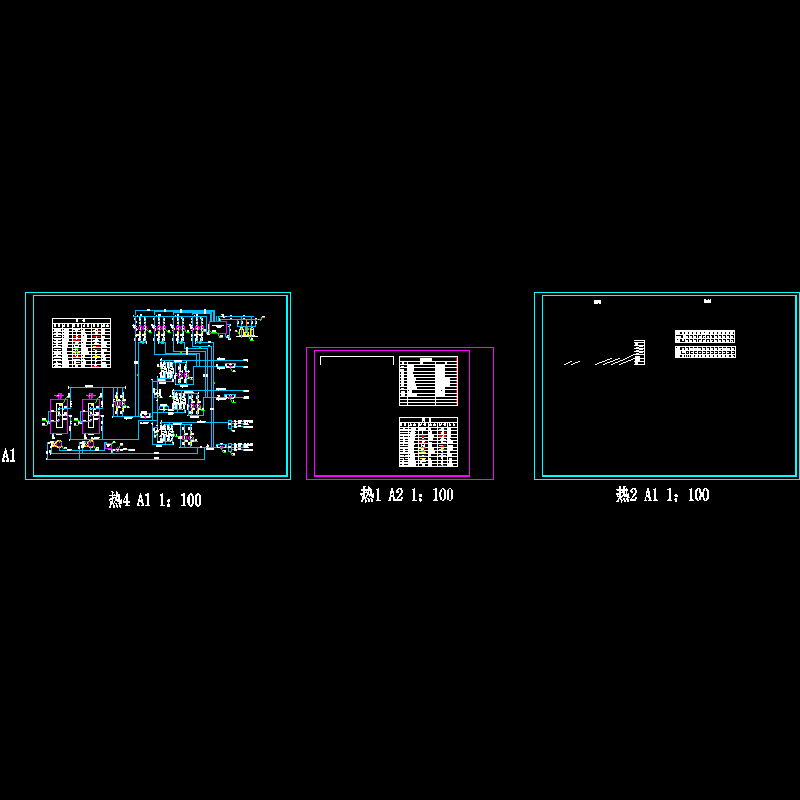

缩略图

f06锅炉房图纸1.dwg

f06锅炉房图纸2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
