[CAD图]现代多层厂房建筑空调通风及防排烟系统(净化空调)(压缩式冷水机组)(dwg)

[复制链接]

0

主题

0

帖子

868

积分

超级版主

Rank: 8Rank: 8

积分
868
发表于 2020-8-26 20:38:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度:多层建筑
  • 建筑面积:41741.89平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,蓄冷(热)系统
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:变流量,双管制,同程式,异程式,开式,闭式
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目地址:广东

一、项目概要:
本项目位于广东省,是一个现代多层厂房建筑,地上5层,总建筑面积41741.89平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调通风及防排烟平面图,空调水管平面图,空调水管及冷凝管平面图,制冷机房布置平面图,制冷系统原理图,排烟系统示意图,空调机房大样图等...

二、空调系统:
1.冷热源:采用冰蓄冷中央制冷系统,双工况离心式水冷冷水机组(变频)...
2.风系统:采用风机盘管加新风系统,低风速单风道全空气系统...
3.水系统:采用密闭式机械循环,竖管采用两管制,供水管路竖向均异程,水平同程,空调水系统采用变流量系统;冷却水系统采用开式循环...

三、 系统:
通风系统:
防排烟系统:
本项目无防烟楼梯间,封闭楼梯间可自然通风采光,可开启外窗每5层不小于2平方米。对于地上厂房建筑面积大于300m且不满足自然排烟要求的区域,或者房间建筑面积大于50m且设固定窗或无窗的区域,设机械排烟系统,排烟量每平方米面积不小于60m/h,排烟风机排烟量按最大防烟分区面积每平方米面积不小于120m/h计算确定,排烟系统竖向设置。排烟风机设置于屋顶...

一层通风及防排烟平面图
一层空调水管及冷凝管平面图
二层空调、通风及防排烟平面图
二层空调水管及冷凝管平面图
制冷系统原理图
制冷机房布置平面图

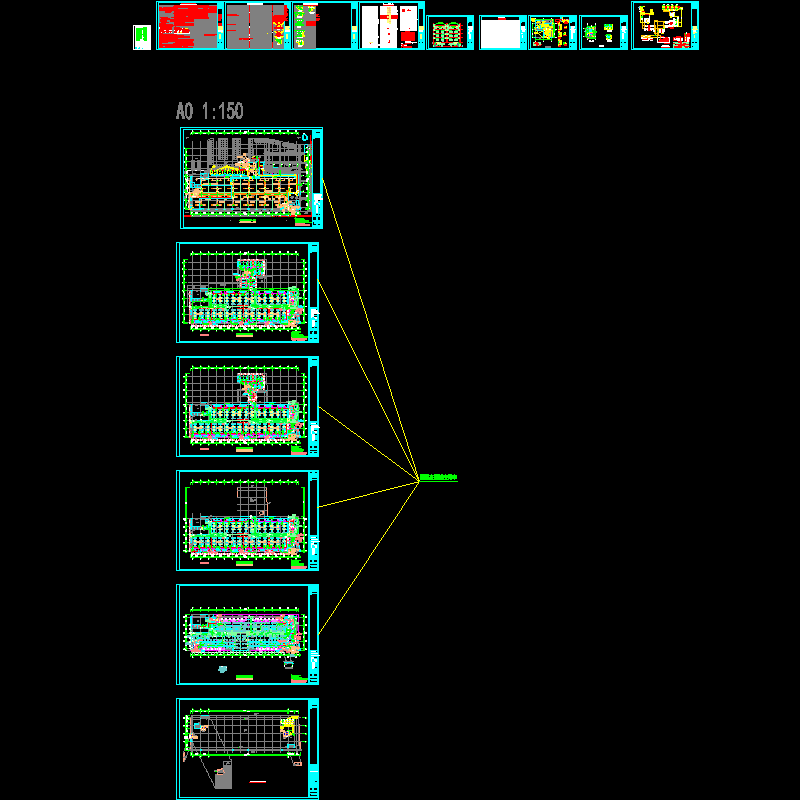

厂房空调系统净化 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-26 20:38:44上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11e222cfcfc21ew22f.rar

8.11 MB

下载  售价: 100 积分    赚积分
