地上5层学校实验楼电气CAD图纸(高24.6米)(公共建筑)

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-2-16 13:19:53 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7236.2平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 有线广播:火灾应急
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:通信系统,有线电视和卫星接收系统,广播系统,扩声系统,信息网络系统

附件详情

该项目位于浙江省xx市,总建筑面积为7236.2平方米 。地面 5层,建筑高度 24.6米。为实验楼,属多层公共建筑。
设计范围:
强电部分:配电、照明、 防雷接地 、安全保护等系统。
弱电部分:有线电视、电话、宽带、广播等系统。

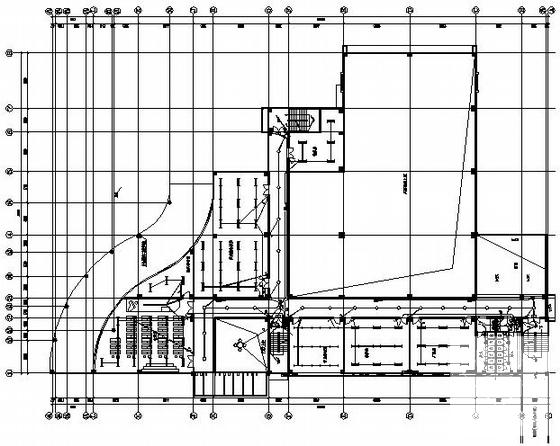

实验楼建筑电气 - 1
第 1 张图

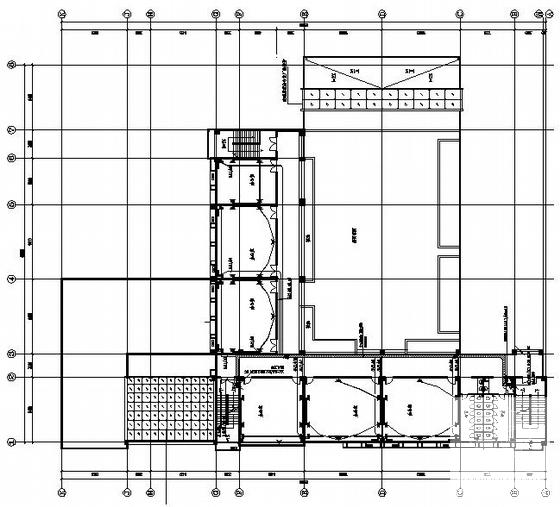

实验楼建筑电气 - 2
第 2 张图

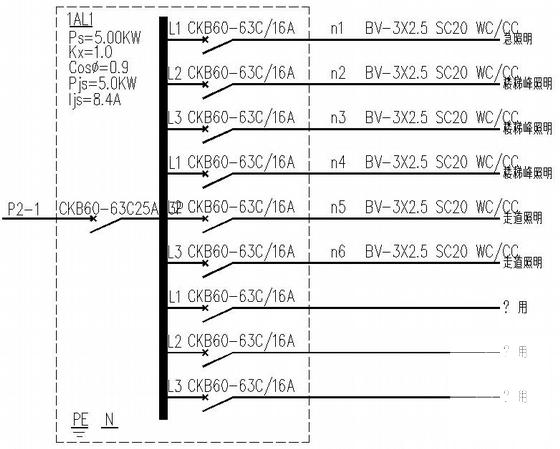

实验楼建筑电气 - 3
第 3 张图

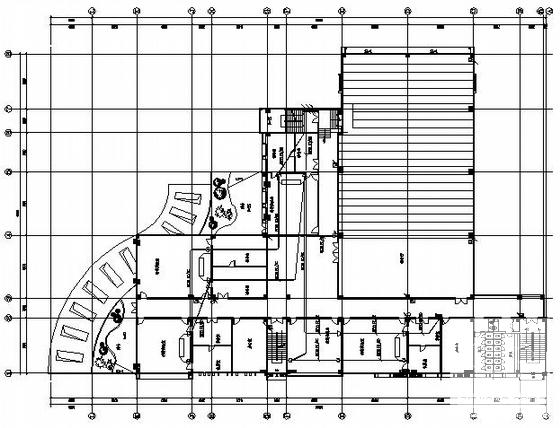

实验楼建筑电气 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 13:19:53上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecc22d0e0wec120d0.rar

1.64 MB

下载  售价: 100 积分    赚积分
