一份3层县卫生院给排水消防CAD施工图纸

[复制链接]

0

主题

0

帖子

738

积分

超级版主

Rank: 8Rank: 8

积分
738
发表于 2020-2-16 13:22:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3480平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:江西

附件详情

  • 给排水平面图
  • 喷淋平面图
  • 给水系统图
  • 排水系统图
  • 室内消火栓加压泵安装系统图
  • 自动喷淋加压泵安装系统图
  • 喷淋给水系统
  • 地下室加压排水系统图
  • 卫生间大样图

附件详情

该项目为卫生院综合楼,占地面积为1130.74平方米,总建筑面积约为3480平方米,三层,高13.5米。设计范围包括红线以内的生活给水系统、污废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置系统等。
,共10张。

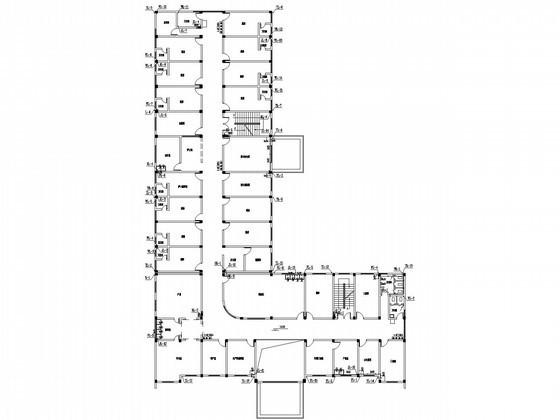

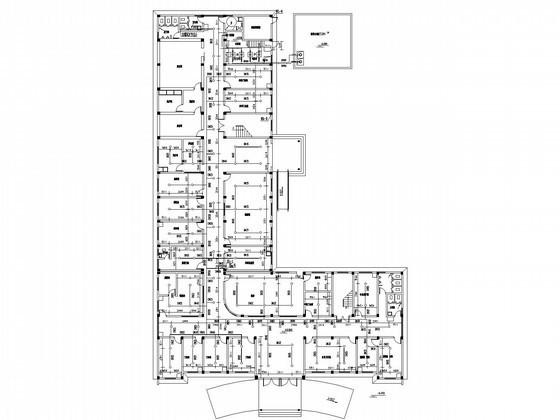

喷淋平面图

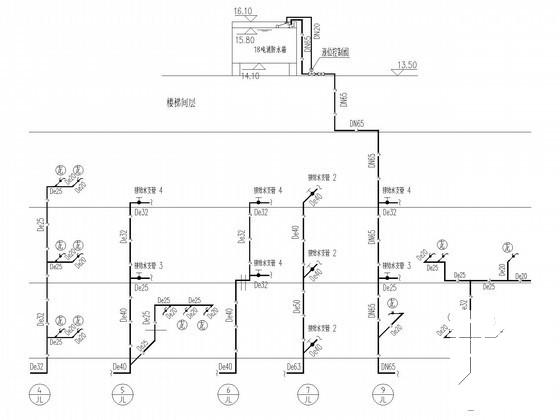

给水系统图

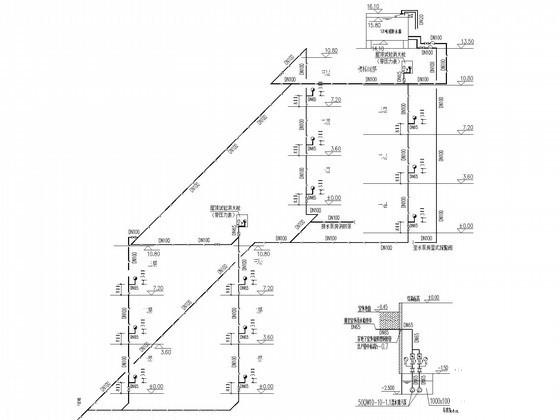

消火栓系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 13:22:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edewwc0cdced002c0se.rar

1.74 MB

下载  售价: 100 积分    赚积分
