拌合站标准化建设料仓雨棚设计CAD图纸(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计荷载
1、基本风压：0.50kN/m2（十年一遇） 基本雪压：0.0kN/m2（无雪载记录）
2、屋面恒载：0.20kN/m2，活载：0.30kN/m2，檩条活载：0.30kN/m2
3、檩条活载：0.50kN/m2
......
设计说明
1、该资料柱距5米，跨度向总长96米，承重结构为门式刚架。
2、檩条、墙梁均采用冷弯薄壁型钢。
3、沿建筑物长度方向设2道柱间支撑和屋面横向水平支撑。
4、基础短柱钢筋至少有两根钢筋下部与基础底部钢筋焊接，上部与锚栓焊接，作为 防雷接地 使用。
5、刚架梁下翼缘在变截面处应压弯。
......
，共8张CAD设计图。

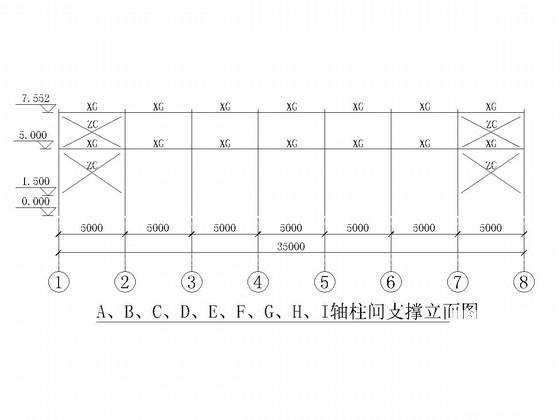

柱间支撑布置图

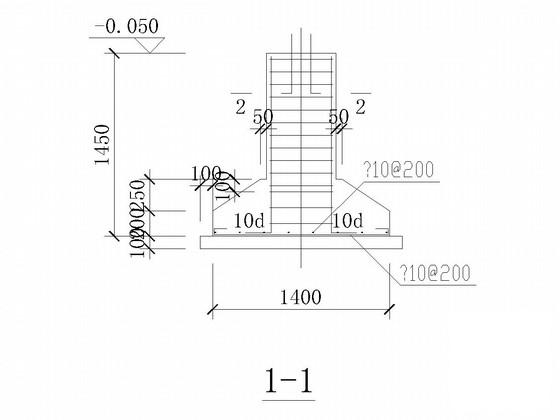

基础平面图

第 1 张图

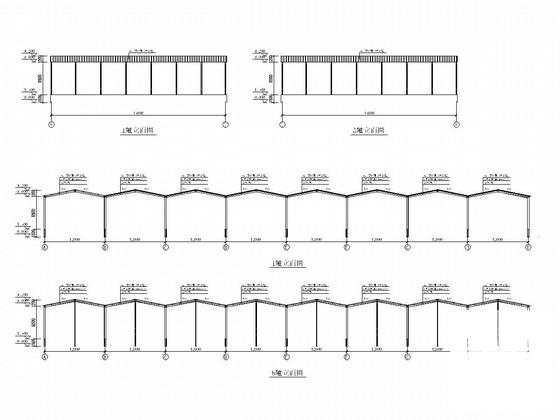

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
