一、任务依据： 我院受XX开发区建设指挥部的委托，并依据城市道路的有关技术规范，承担了开发区15#路的道路新建工程的施工图设计。 道路沿线工程地质勘察报告由江苏省地质工程勘察院提供。 根据XX开发区的总体规划中该路所处的政治、经济地位、道路使用功能等，并依据《城市道路设计规范》（CJJ37-90），确定本道路建采用I级城市次干道的标准进行设计。 二、项目概要 XX路（开发区内暂定路名）东起205国道，西至10号路交叉口，全长约3970米。该资料道路东起4号路交叉口，西至10号路交叉口，本段道路全长约3041米，红线宽40米。沿线共有四个平面交叉口，其中两个为“十”字交叉，两个为“T”型交叉。该道路为开发区内重要的干道网，与其他干道共同组成整个XX开发区的交通路网。该道路的建设，对于完善开发区内的路网结构，改善开发区的投资环境，加快开发区的城市化建设，具有极其重要的意义。 三、编制依据 1、XX开发区工程建设指挥部的设计合同及设计任务委托书。 2、《XX开发区启动区控制性详规》XX城市规划设计研究院 3、《岩土工程勘察报告》 （报告编号：2003449）、（报告编号：2003449-1） 江苏省地质工程勘察院 四、设计技术指标 工程技术标准 （1）道路设计等级：I级城市次干道。 （2）计算行车速度：设计时速为：40km/h。 （3）设计荷载标准： 道路：路面设计以BZZ-100为标准轴载。 （4）设计年限：道路交通量达到饱和状态时的设计年限15年。 路面结构达到临界状态时的设计年限为15年。 设计采用的技术标准、规范、规定如下： (1)《城市道路设计规范》（CJJ37-90） (2)《南京地区地基基础设计规范》（DB32/112-95） (3)《城市道路和建筑物无障碍设计规范》（JGJ50-2001） (4)《沥青路面施工及验收规范》（GB50092-96） (5)《室外排水设计规范》（GBJ14-87） (6)《城市照明设计标准》（CJJ45-91） (7)《公路土工合成材料应用技术规范》（JTJ/T019-98）

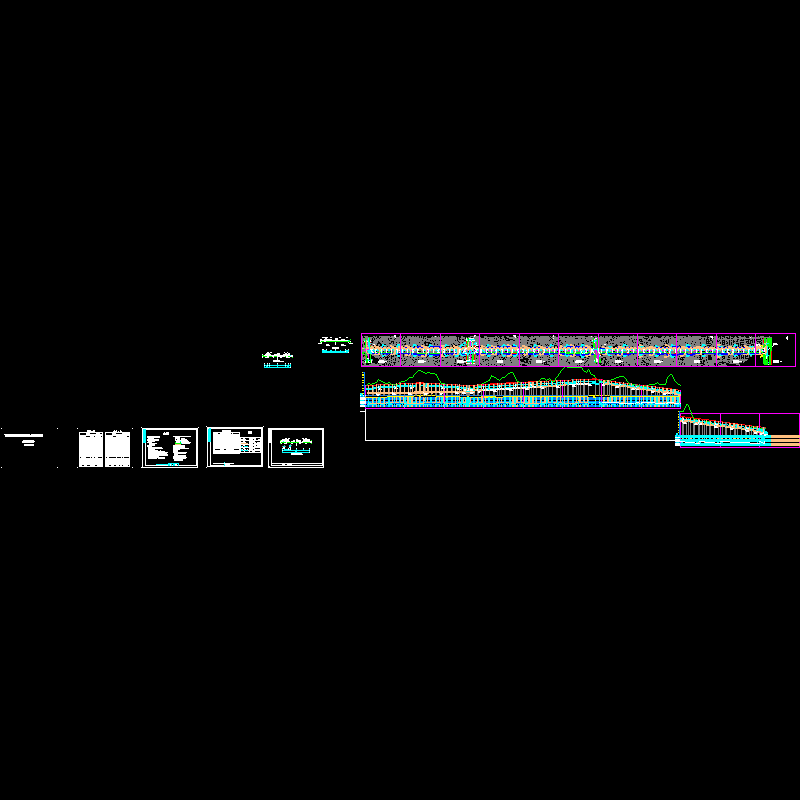

平面图.dwg

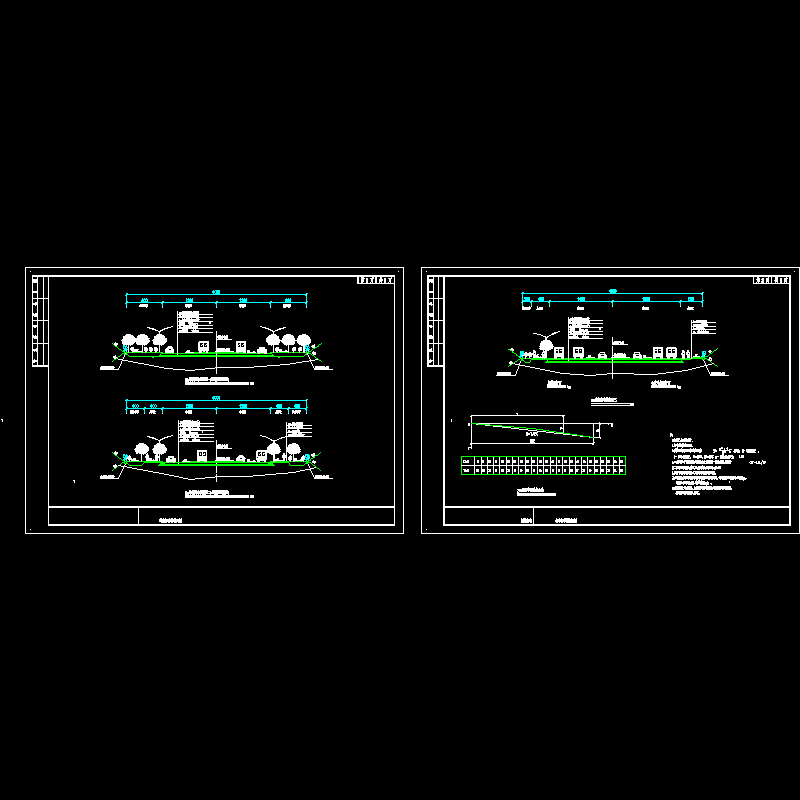

标准横断面图.dwg

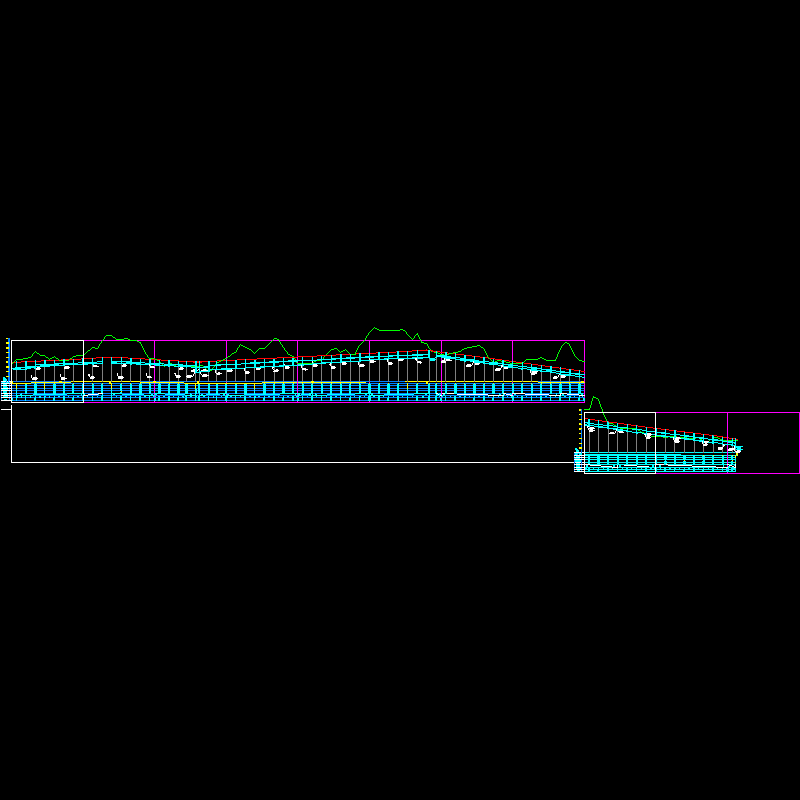

污水管道纵断面图.dwg

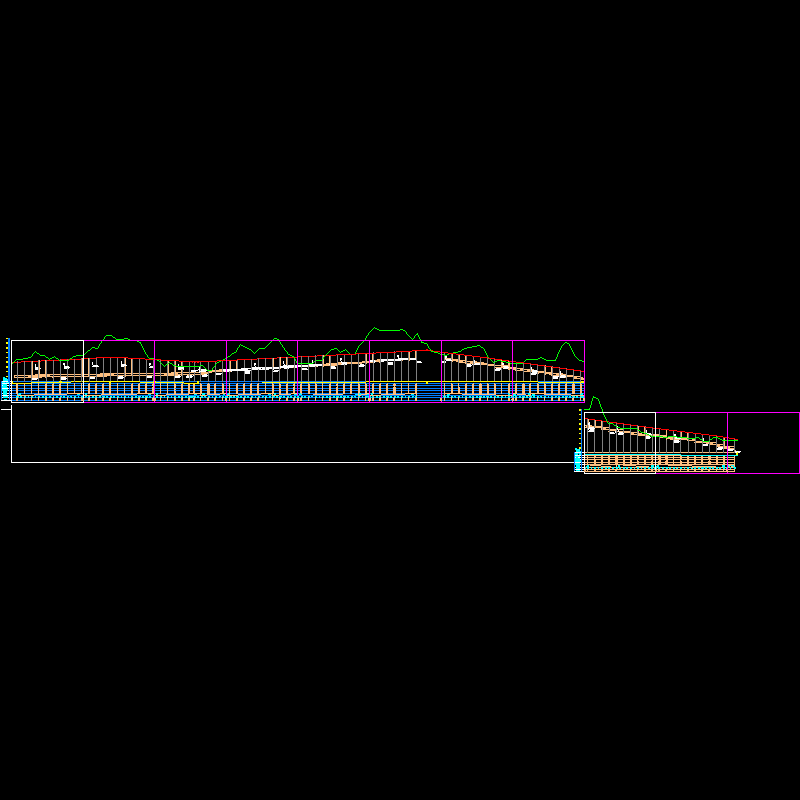

雨水管道纵断面图.dwg

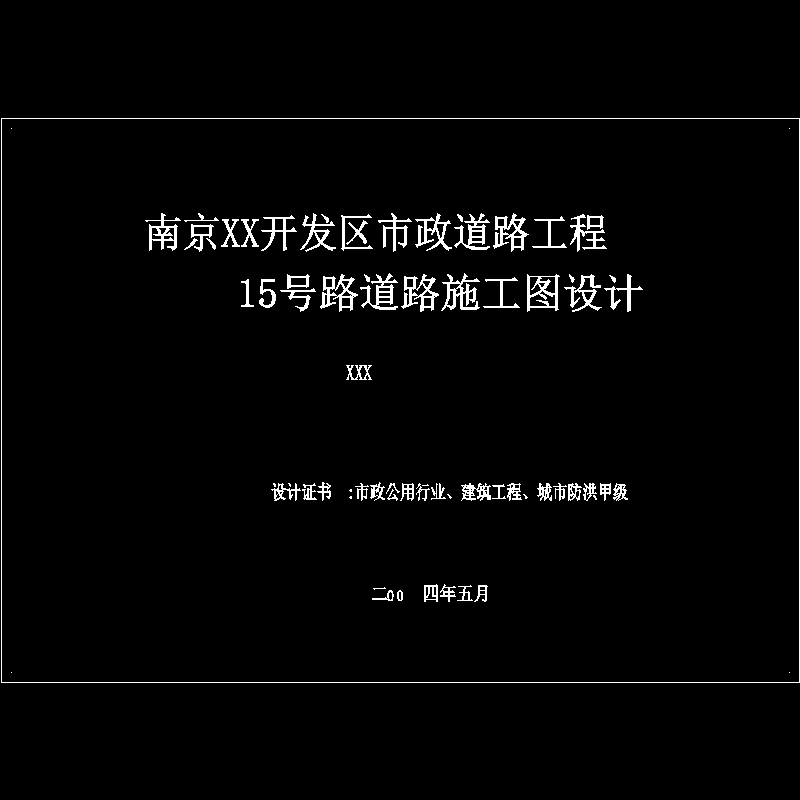

0-封面.dwg

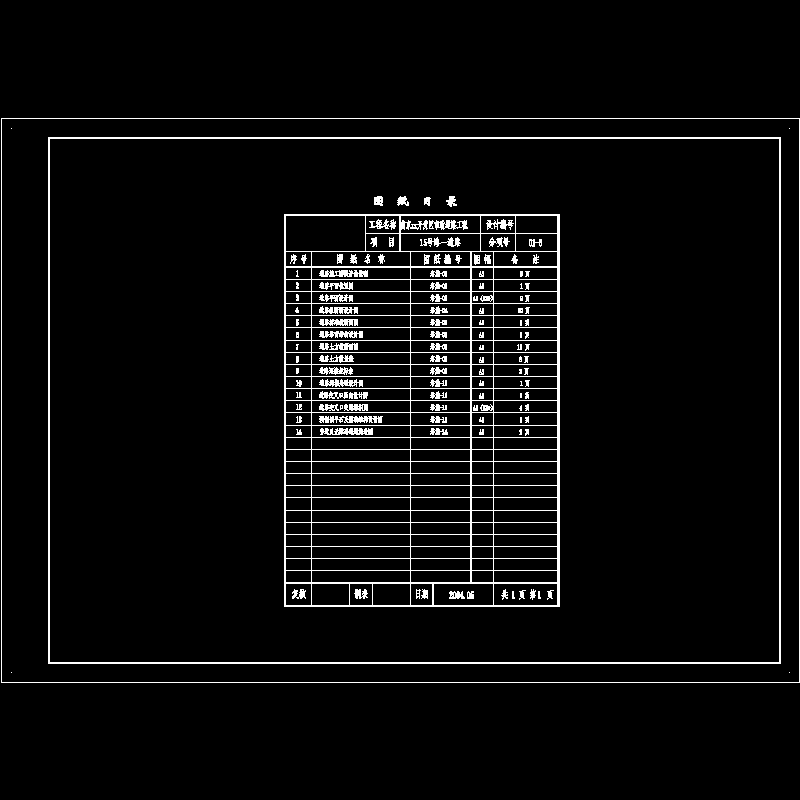

0-目录.dwg
10-道路河塘处理设计图.dwg
11-道路交叉口竖向设计图.dwg
11-道路交叉口竖向设计图2.dwg
11-道路交叉口竖向设计图3.dwg
12-交通组织图.dwg
13-预制侧平石及铺砌结构设计图.dwg
14-盲道及无障碍通道构造图.dwg
2-平面位置图.dwg
6-路面结构图.dwg
7-道路土方横断面图.dwg
8-道路土方数量表.dwg
9-逐桩坐标表.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
