[分享]商住大厦水暖设计dwg格式CAD图纸(中央空调系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计内容：中央空调系统，地下室通风，电梯前室及防烟楼梯间加压送风；生活给水系统，排水系统，雨水系统、消防系统。 　　 该项目采用风机盘管加新风系统。水平同程，竖向异程。热源来自附近锅炉房，空调机房内设有换热机组，定压系统设在机组内。系统一次供回水温度为95?C/70?C，二次供回水温度为60?C/50?C。冷源来自空调机房内的制冷机组，定压系统设在机房内。系统冷冻水温度为7?C/12?C，冷却水温度为28?C/33?C。风管采用不燃型玻璃钢风管。

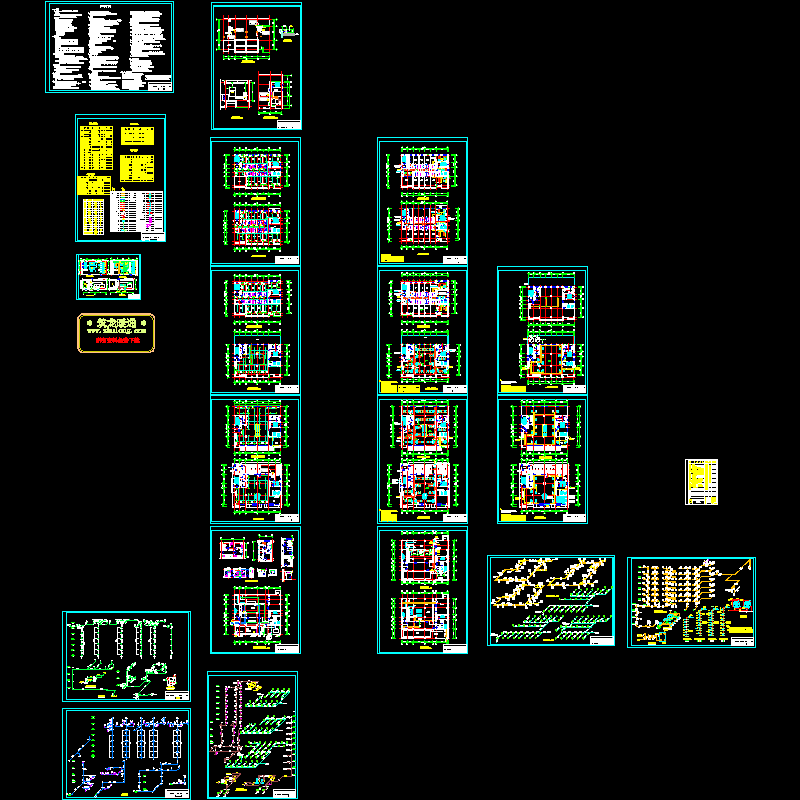

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
