单栋别墅建筑CAD施工图纸(效果图纸)

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-1-23 10:00:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型: 多层建筑

  • 外立面材料:幕墙,墙砖

  • 图纸设计深度: 施工图

  • 图纸设计流派:现代

  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000,PDF

  • 效果图 :有

户型为单家独院式,占地面积132平方米,建筑高度7.4米,建筑参考造价10.8万元。一楼设有客厅、厨房、餐厅、主卧室、主卫、储藏间、二间卧室、卫生间;二楼设有四间卧室和一个餐厅、卫生间、一个阳台。本户型平面功能分区明确,布置合理,动静分离,净污分离,居寝分离;平面布局简洁紧凑,使用方便,合理通畅,结构简单。

门面宽11.36米*进深11米

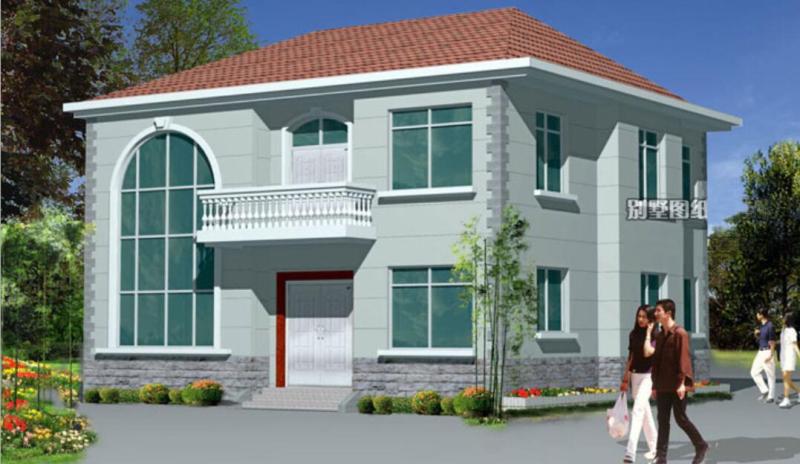

效果图

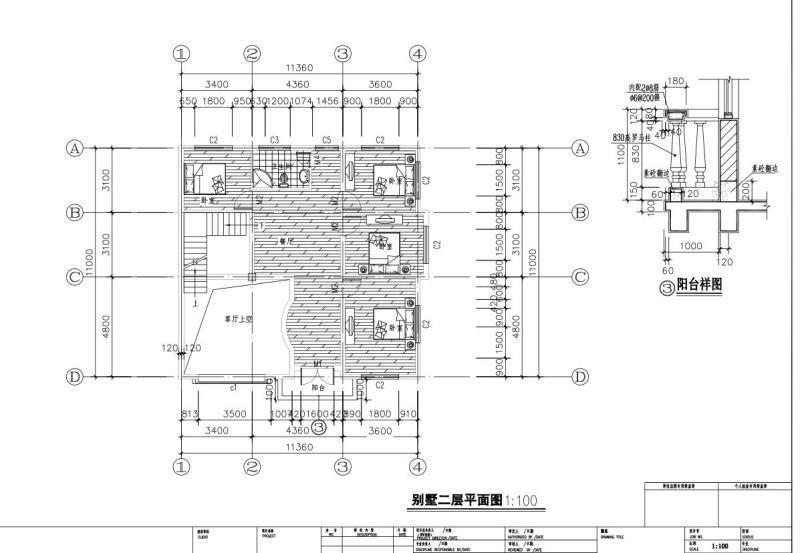

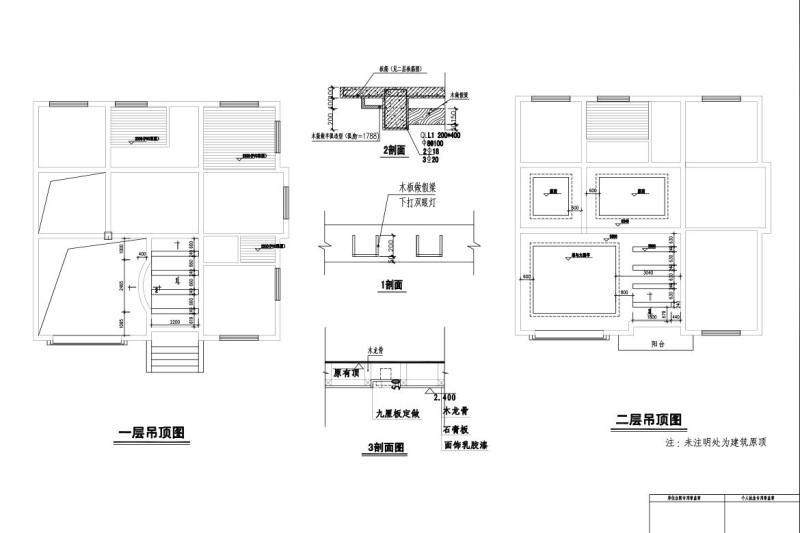

二层平面图

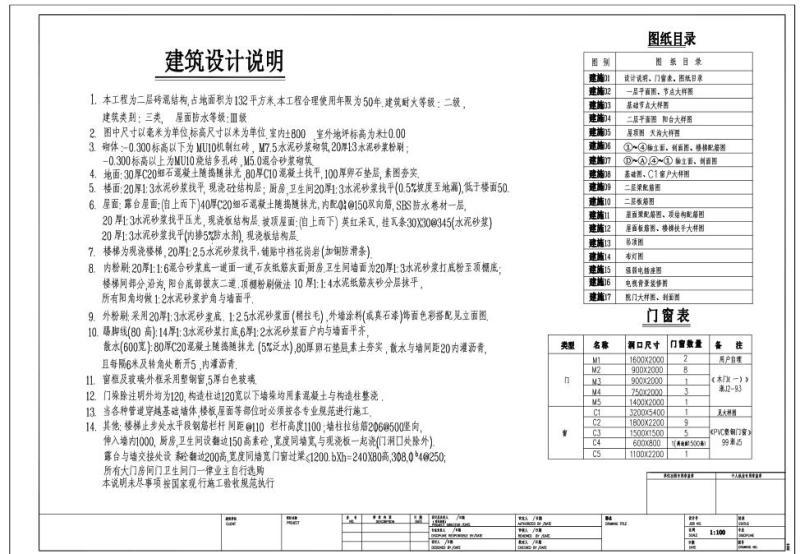

建筑设计说明

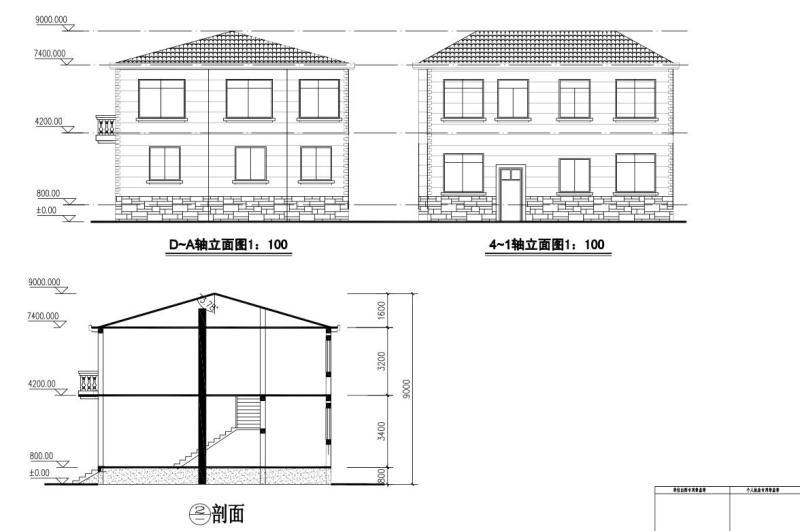

立面图

楼梯配筋大样图

剖面图

屋顶平面图

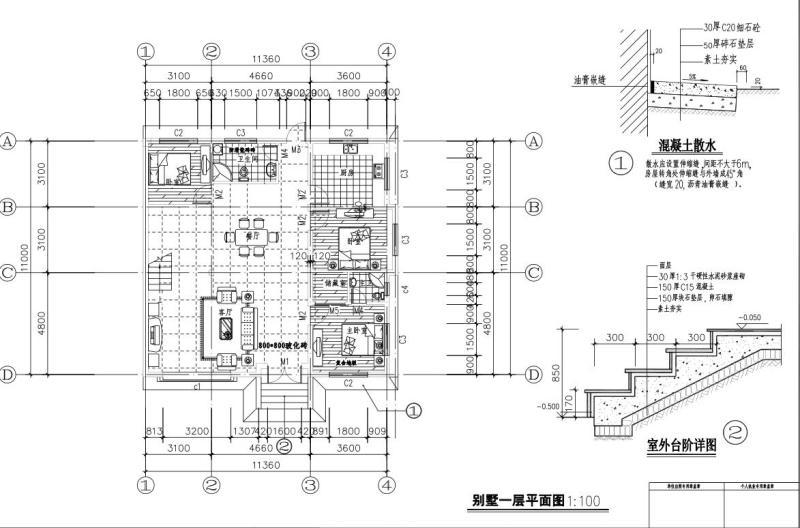

一层平面图


别墅效果图施工图 - 1
第 1 张图
别墅效果图施工图 - 2
第 2 张图
别墅效果图施工图 - 3
第 3 张图
别墅效果图施工图 - 4
第 4 张图
别墅效果图施工图 - 5
第 5 张图
别墅效果图施工图 - 6
第 6 张图
别墅效果图施工图 - 7
第 7 张图
别墅效果图施工图 - 8
第 8 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-23 10:00:12上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。
