城市支路波形梁护栏设计CAD图纸(路基压实)(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

城市支路改建工程，长562.431m，设计标准为公路四级，设计速度采用20Km/h，路基宽度4.5m。
图纸适用于护肩墙段路侧波形梁护栏的端部处理、路侧护肩墙段护栏的设置。立柱埋置方式采用埋入式；所有护栏立柱基础1.5m范围内的填土密实度必须达到路基压实度。所有钢构件均应进行热浸镀锌处理。
……
共计3张，

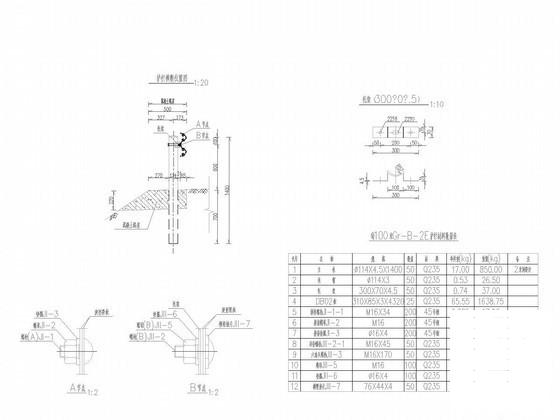

波形梁护栏材料及断面位置图

第 1 张图

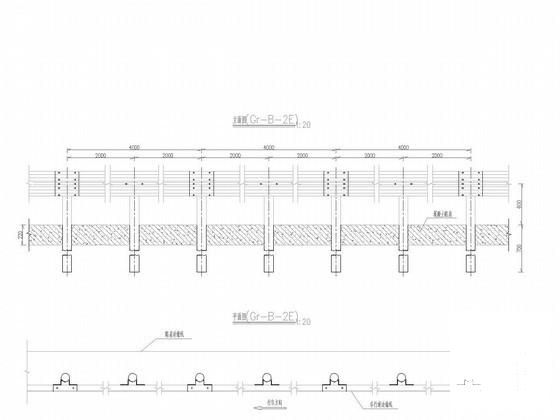

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
