35m预应力简支梁桥毕业设计方案（附dwg格式CAD图纸）(道路纵断面图)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

道路等级：城市快速路 　　荷载：城市——A级 　　桥道宽：独立桥宽 　　道路纵断面图，桥位平面图，桥道标高 　　材料：钢材Ⅰ，Ⅱ级，混凝土30-50级，支座用橡胶板式支座 　　选用预应力简支梁桥（一跨） 　　桥梁跨径及桥宽: 　　标准跨径： （墩中心距离） 　　主梁全长：34.96m 　　计算跨径：34m 　　桥面净空：7m 2×1.5m 　　设计荷载:公路—Ⅰ级，人群荷载3.5KN/m2，结构重要性系数 每侧的栏杆及人行道构件重量的作用力为2.5KN/m。 　　…… 　　主梁截面细部尺寸 　　T梁翼板的厚度主要取决于桥面承受车轮局部荷载的要求，还应考虑能否满足主梁受弯时上翼板受压的强度要求。该资料预制T梁的翼板厚度取用150mm，翼板根部加宽道210mm以抵抗翼缘根部较大的弯矩。 　　预应力混凝土梁中腹板内主拉力较小，腹板厚度一般由布置预制孔管的构造决定，同时从小腹板本身的稳定性出发，腹板厚度不宜小于其高度的1/15，该资料腹板厚度取180mm。 　　马蹄尺寸基本由布置预应力钢束的需要确定，设计实践表明，马蹄面积占截面积占截面总面积的10%-20%为合适该资料考虑了主梁需要配置的钢束的需要，同时还根据《公预规》9.4.9条对钢束净距及预留管道的构造要求，初拟马蹄宽度400mm，高度290mm，马蹄与腹板交接处作三角过渡，高度110mm，以减小局部应力。 　　…… 　　在荷载作用处的主梁弯矩横向分布，当该处有横隔梁时比较均匀，否则直接在荷载作用下的主梁弯矩很大。为减小队主梁设计起主要控制作用的跨中弯矩，在跨中设置一道横隔梁。该资料在桥跨中点，支点，及其他几处设横隔梁 　　…… 　　内容包括： 　　工程概述 　　方案比选 　　桥梁设计资料及上部构造布置 　　主梁作用效应计算 　　预应力钢束估算、布置 　　钢束预应力损失计算 　　截面承载力验算 　　抗裂验算 　　应力计算 　　变形验算 　　局部承压计算 　　横隔梁计算 　　行车道板计算 　　主梁三视图CAD 　　主梁钢束弯起CAD图 　　内梁四个验算控制截面横断面图CAD 　　绿荫桥平面图CAD 　　方案一（推荐方案）构造布置图CAD 　　方案二（比选方案）构造布置图CAD 　　T梁横断面图横隔梁断面图CAD 　　T梁钢筋布置图CAD 　　…… 　　总共计120页，编制于2009年

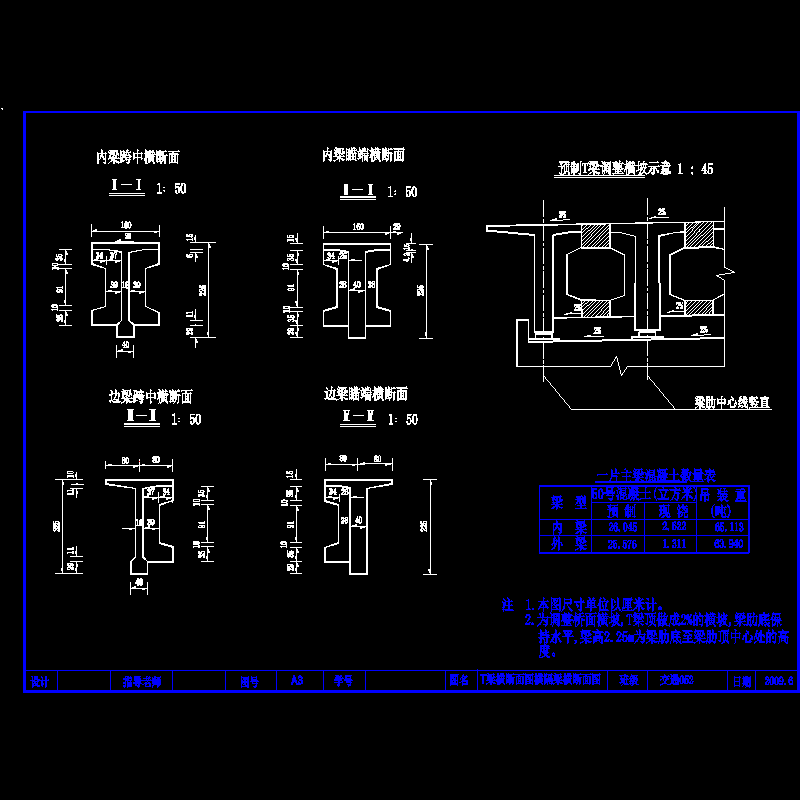

t梁横断面图横隔梁断面图.dwg

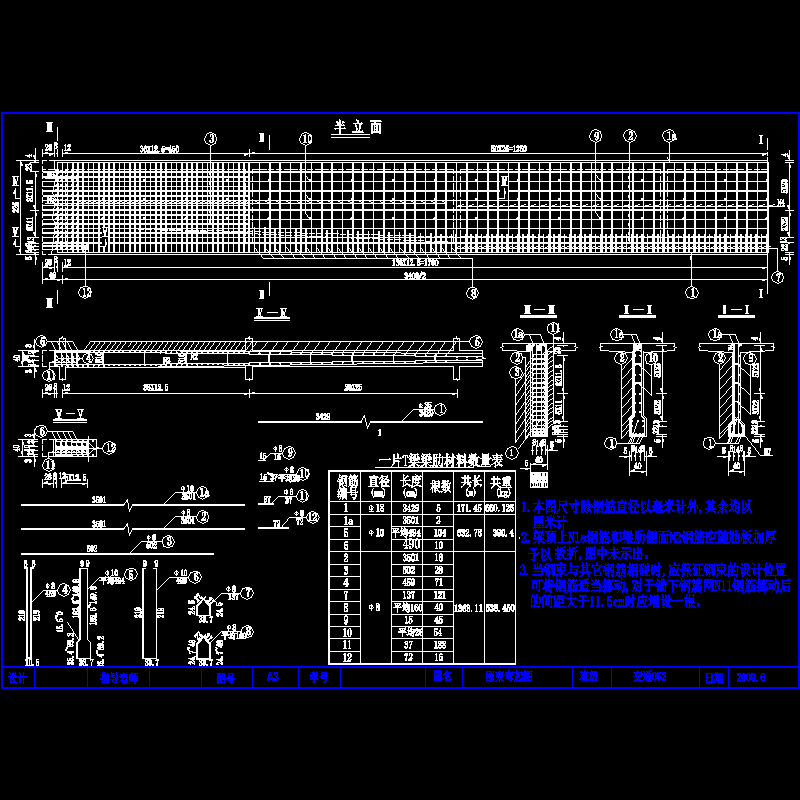

t梁钢筋布置图.dwg

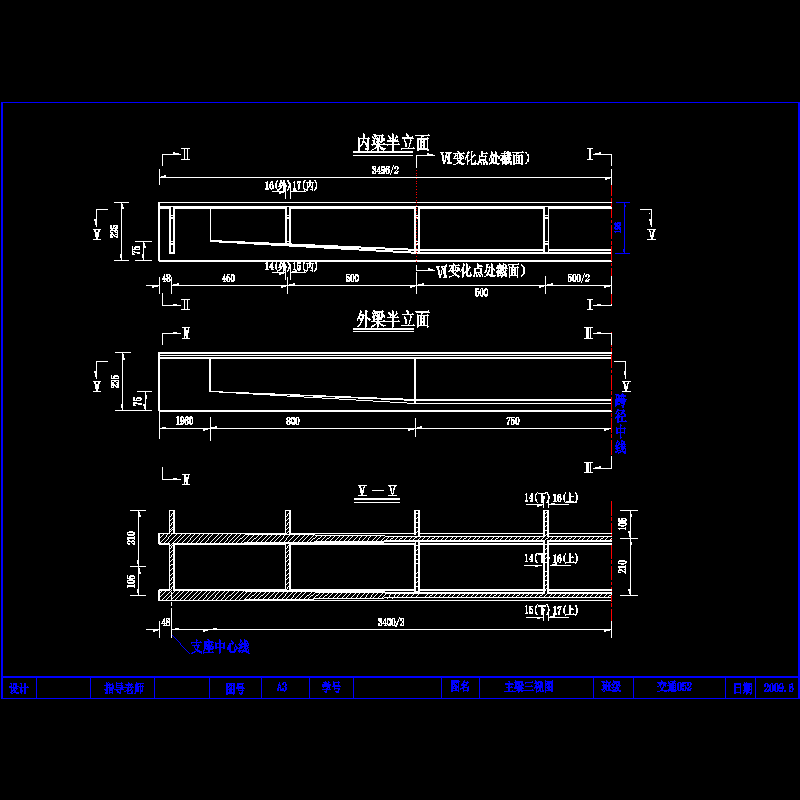

主梁三视图.dwg

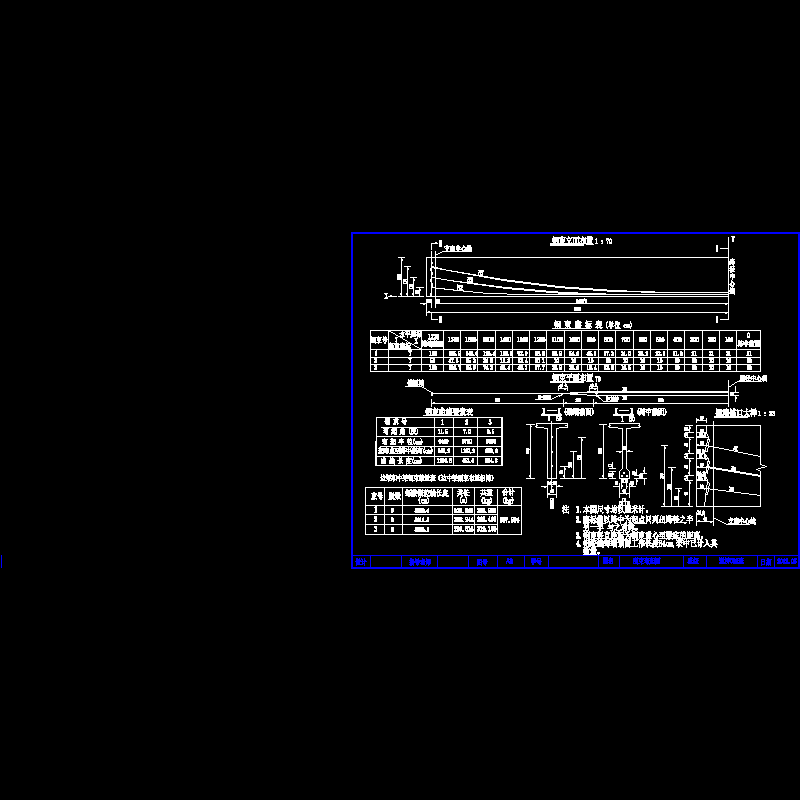

主梁钢束弯起.dwg

内梁四个验算控制截面横断面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
