一份14层监测中心给排水消防CAD施工图纸（高压细水雾系统冷凝水系统）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：25334平方米
• 建筑地上层数：14层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 特殊系统：雨水回收
• 大样节点：泵房
• 项目所在地：江苏

附件详情

• 给排水设计说明
• 给排水及消火栓平面图
• 自喷平面图
• 泵房大样图
• 高压细水雾灭火系统大样图
• 雨水废水系统展开图
• 污水系统展开图

附件详情

该项目为一类高层建筑，建筑性质为综合楼，总建筑面积25334平方米，地上十三层，地下室二层，建筑高度73.2米。设计范围包括室内给水、排水及空调冷凝水排水，消防给水。建筑红线内室外给排水及消防给水。
，共34张。

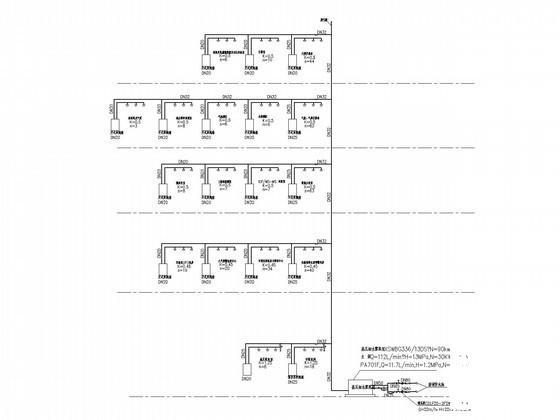

高压细水雾原理图

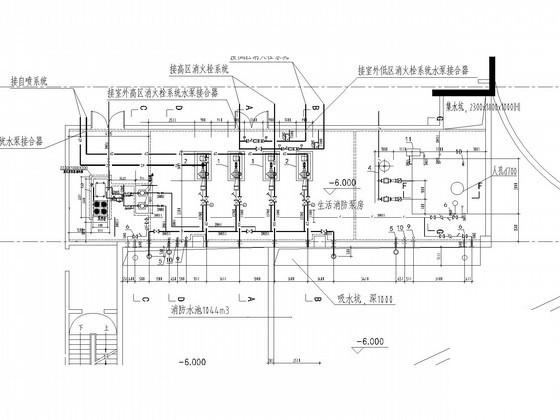

机房平面图

水池平面图

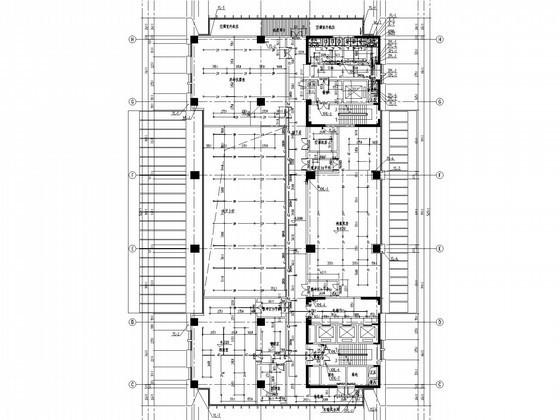

第 1 张图

第 2 张图

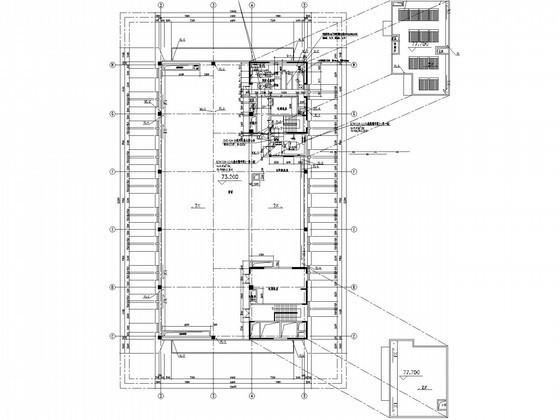

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
