桥梁后支点挂拦CAD施工图纸(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明： 　　 1.主纵梁采用三根I56b拼制，前上横梁采用二根I45b拼制，前后下横梁采用二根I36b拼制，立柱采用2I36b拼制，斜拉吊带采用4cm厚16Mn制作，承托梁、滑梁采用I36b，底纵梁用I25b； 　　 2.一套挂兰(包括模板系统和承重，行走系统等)总计65T，与最大梁段重量比为0.508。

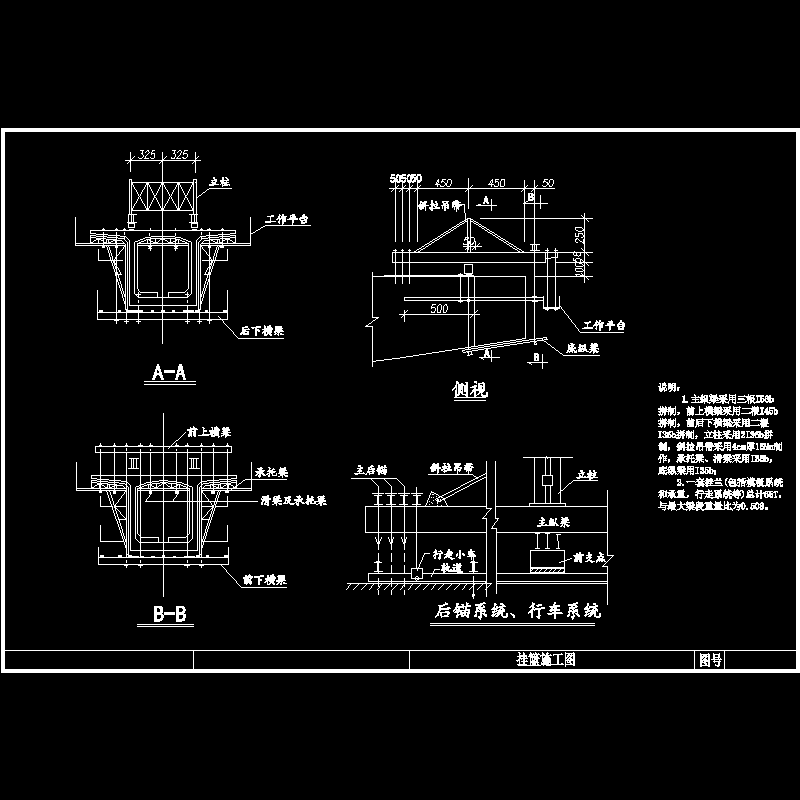

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
