[框架剪力墙结构]2层欧式别墅建筑dwg格式CAD施工图纸(A户型)

[复制链接]

0

主题

0

帖子

965

积分

超级版主

Rank: 8Rank: 8

积分
965
发表于 2020-1-23 13:15:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:北美风格
  • 图纸设计流派:新古典
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 参考图纸:9张
  • 建筑面积:390.98平米
  • 建筑高度:6.767m
  • 地上层数:2层
  • 地下层数:1层
  • 效果图:有

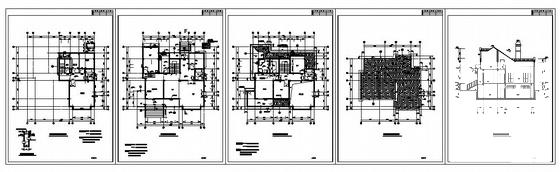

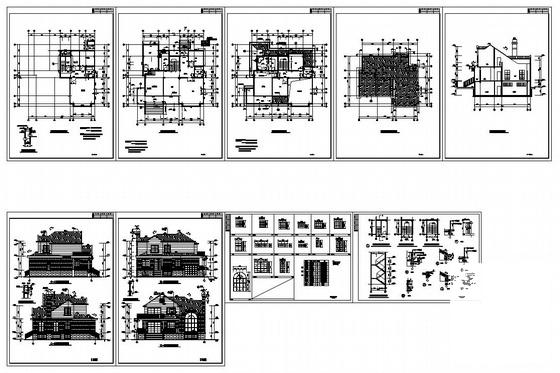

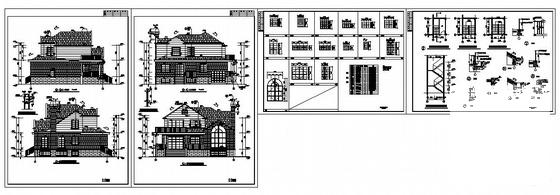

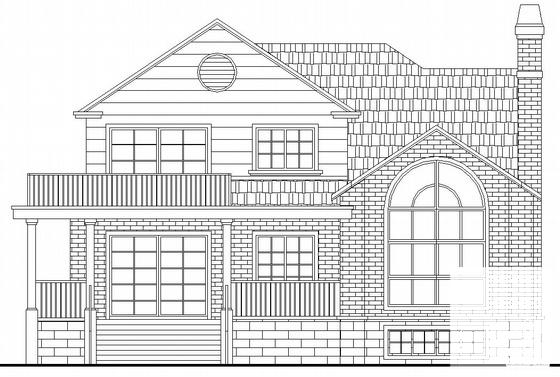

附件详情 该资料为:某二层欧式别墅施工图      工程建筑面积约为:390.98平方米,建筑结构形式为:框架剪力墙结构,层数为: 地上2层、地下1层,高度为:6.767 米      这份参考资料包括门窗表、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样、檐口作法等,共9张图纸      设计功能包括:卧室,客房,餐厅,会客厅,家庭室,厨房,卫生间,车库,各类家庭娱乐用房。    2 3 4


温馨提示:该资料由网友于2020-1-23 13:15:46上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed1w1dw11s0w1cd1ees.rar

1.36 MB

下载  售价: 100 积分    赚积分
