172m连续刚构特大桥合龙段CAD施工图纸(预应力混凝土)(dwg)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　 桥梁全长784.08米。桥型方案采用：桥跨组合为5×40 92 2×172 92 1×40m，主桥为92 2×172 92米预应力混凝土连续刚构，引桥永安关侧为先简支后连续后张法预应力砼T梁，凤凰侧为简支后张法预应力砼T梁。 　　 全桥共有两个边跨合龙段及两个中跨合龙段，共计4个合龙段，左右幅合计共8个合拢段箱梁。每个合龙段箱梁长2.0米，高3.6米，底板厚0.38米，腹板厚0.5米，单个合龙段砼方量23.4m3，重60.8吨。采用先托架现浇边跨26号块件，然后采用挂篮合龙边跨，最后合龙中跨的施工方案。 　　...... 　　编制于2015年，共41页施工方案，4张CAD设计图。

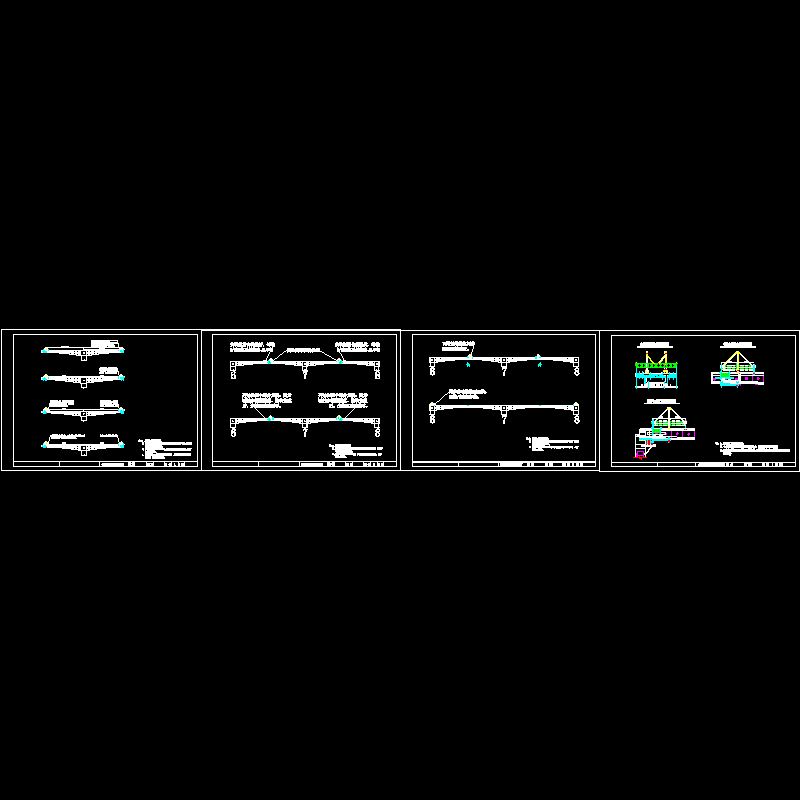

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
