一份16层框剪商住楼建筑结构CAD施工图纸

[复制链接]

0

主题

0

帖子

745

积分

超级版主

Rank: 8Rank: 8

积分
745
发表于 2020-1-23 13:15:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:有
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:黑龙江
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:18张
  • 建筑面积:15619.66平米
  • 建筑高度:52.60m
  • 地上层数:16层
  • 地下层数:1层
  • 效果图:无

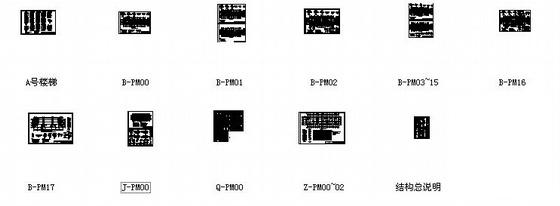

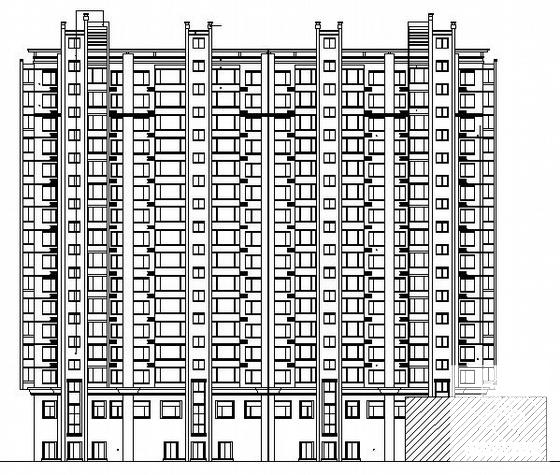

附件详情 该资料为[黑龙江]某十六层框剪商住楼建筑结构施工图   该项目建筑总高度为52.60米(室外地面到檐口),地下一层(层高为3.90米)和地上16层(一、二层层高为4.50米,三至十六层层高为3.00米);总建筑面积为15619.66平方米;商服建筑面积为3301.62平方米;住宅部分面积为12318.04平方米,建筑结构形式为框支-剪力墙结构,6度设防。   这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共18张图纸   设计功能包括:卧室、客厅、厨房等。 2 3 4


温馨提示:该资料由网友于2020-1-23 13:15:54上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed1w1f0dw1wf1cdc0fd.rar

5.78 MB

下载  售价: 100 积分    赚积分
