钢桥结构设计
三、技术标准:
1、荷载等级：汽车10级
2、控制高程：车行道中心点高程 2.0m;人行道高程 2.15m.
3、控制高程：车行道中心点高程 2.0m;人行道高程 2.15m.
4、钢桥参数:6.4m(3m车行道+2x1.5m人行道+2x0.2m护轮带)。
五、钢结构制作：
1,钢结构应严格按照<>（GB50205-2001）规定进行。各种构件必须放样加以校核,
尺寸无误后方可下料加工。
2,钢材加工前应进行校正使之平直。放样和下料应根据工艺要求预留制作和安装时的焊缝收缩,切割及铣端等需要的加工余量。

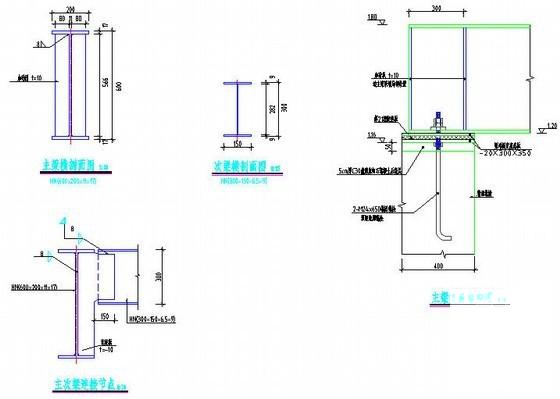

第 1 张图

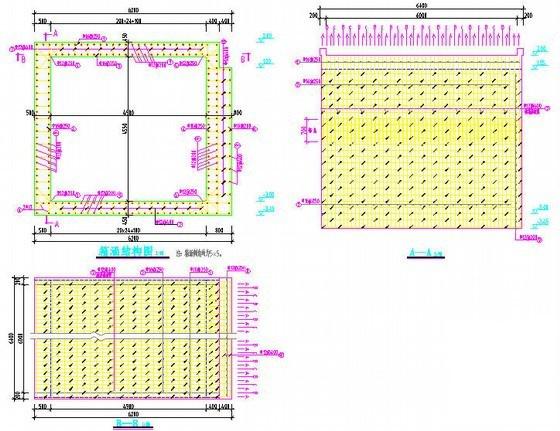

第 2 张图

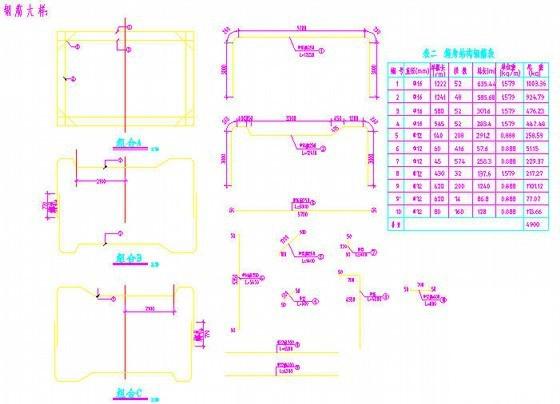

第 3 张图

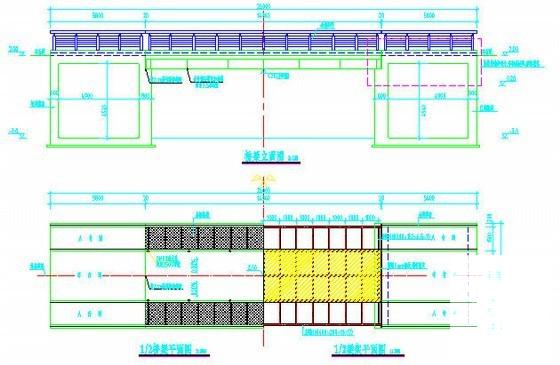

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
