住宅楼暖气设计CAD施工图纸（总共7张图纸）(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该附件为某一住宅楼的暖气施工图纸。采暖供水温度80℃，回水温度60℃。室外管道及公共立管选用镀锌钢管，公共立管与室内系统采用丝接；其余一律焊接。室内系统供回水干管敷设于管槽内，管材选用S2.5级PP-R热熔管，填充隐蔽应采取充压隐蔽，压力不小于0.6MPa。

h1.dwg

ccxx.dwg

ahps4.dwg

ahps3.dwg

ahps2.dwg

ahps1.dwg

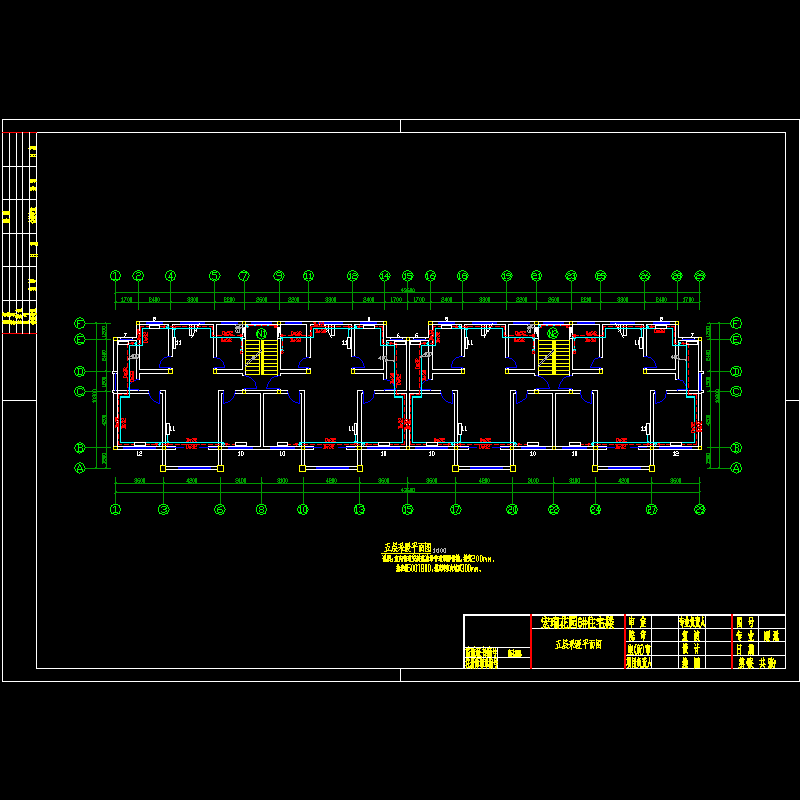

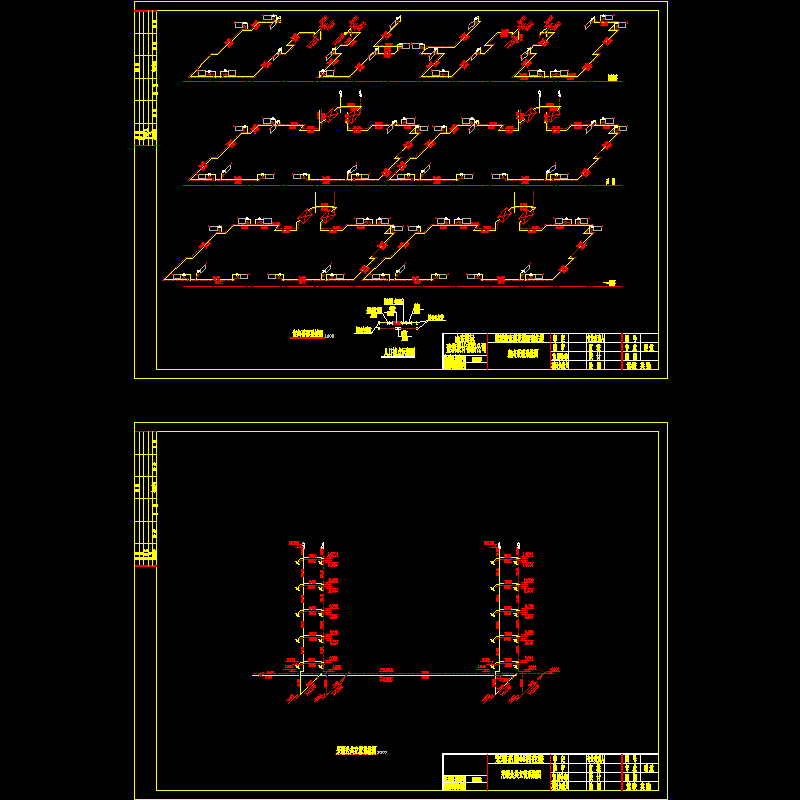

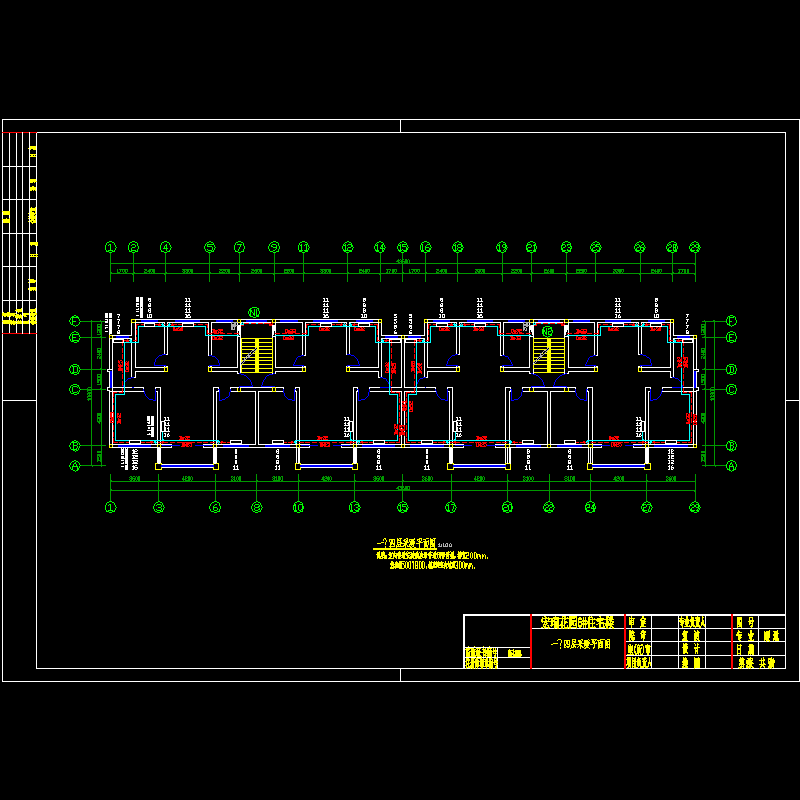

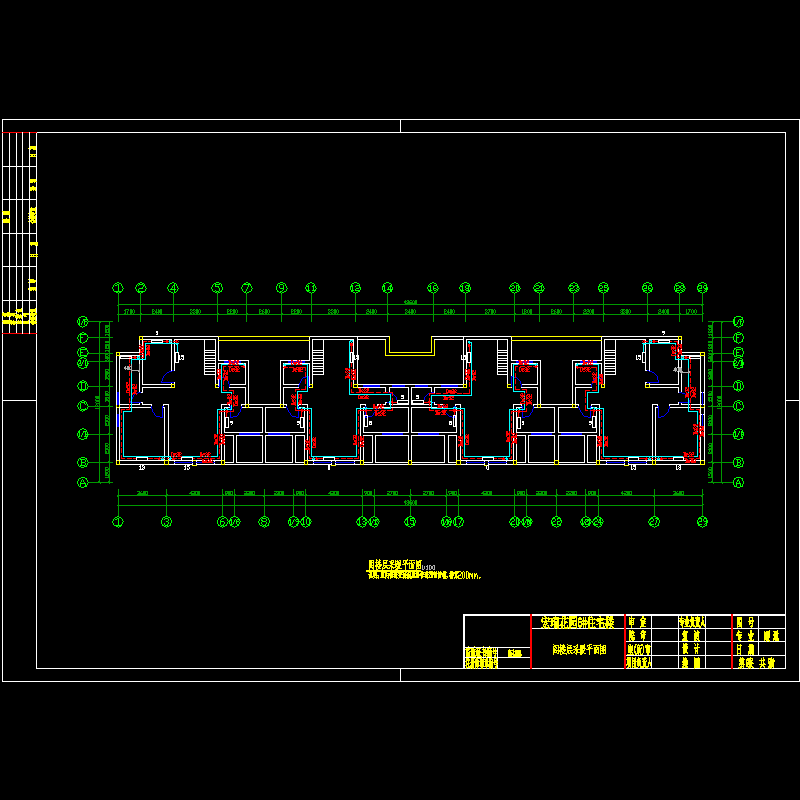

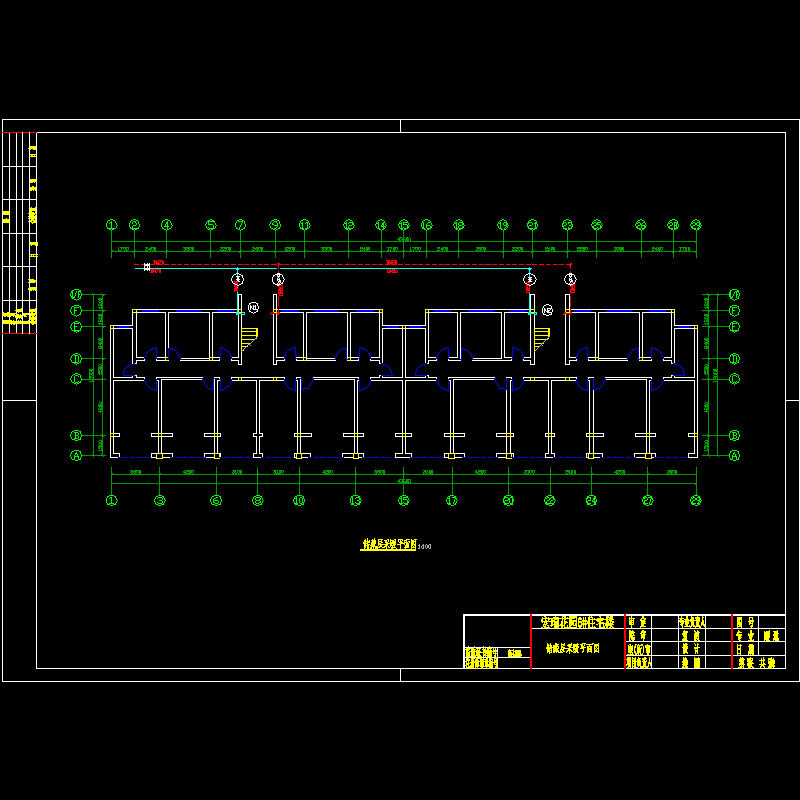

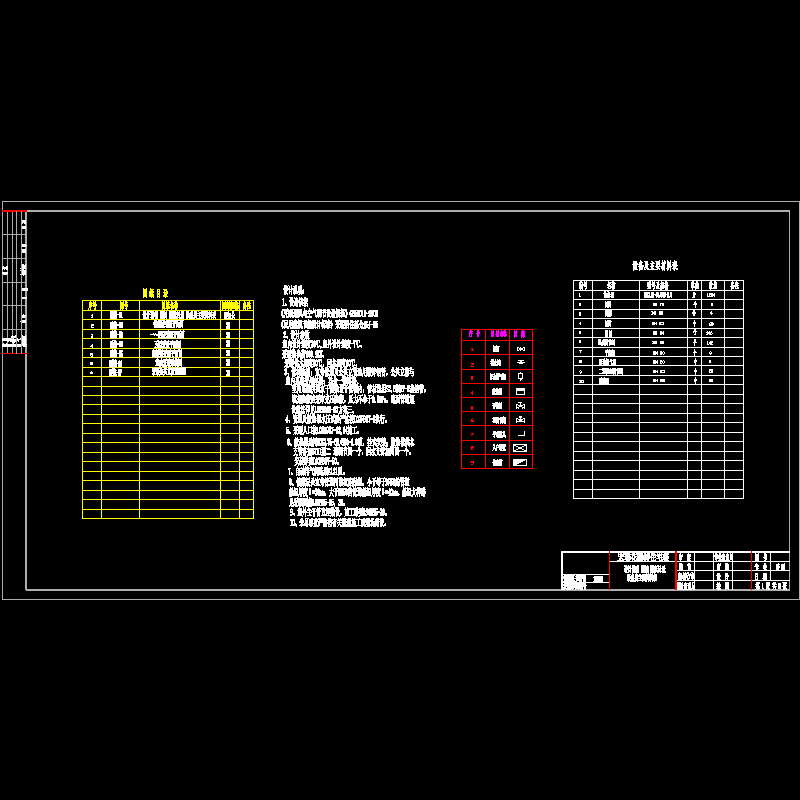

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-23 21:54:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
