国内4层办公楼混凝土框架结构施工方案图纸CAD

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
该资料为北京某四层办公楼混凝土框架 结构施工图
使用用途为综合办公,存在大空间结构,平面布置有特点。
图纸说明详细,结构图纸完整,各个节点大样清晰。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

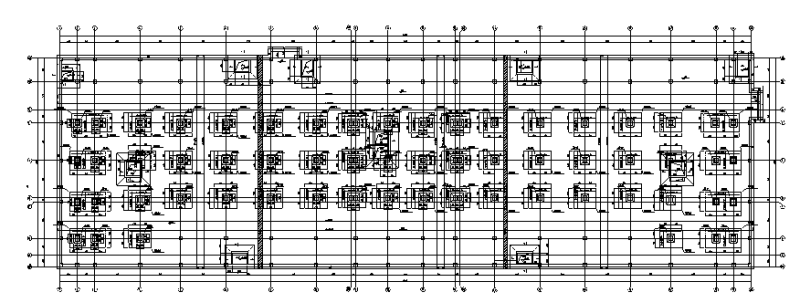

  • 框架办公楼结构施工 - 1
    框架办公楼结构施工 - 1

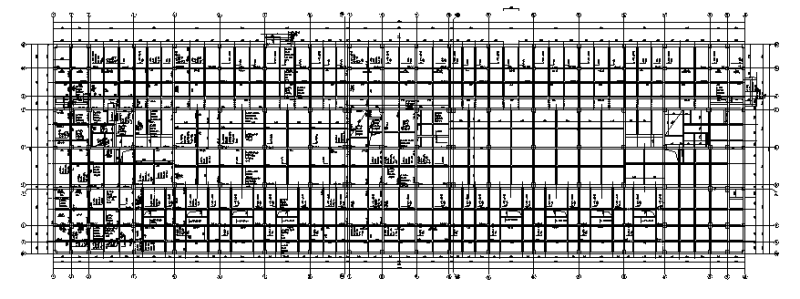

  • 框架办公楼结构施工 - 2
    框架办公楼结构施工 - 2

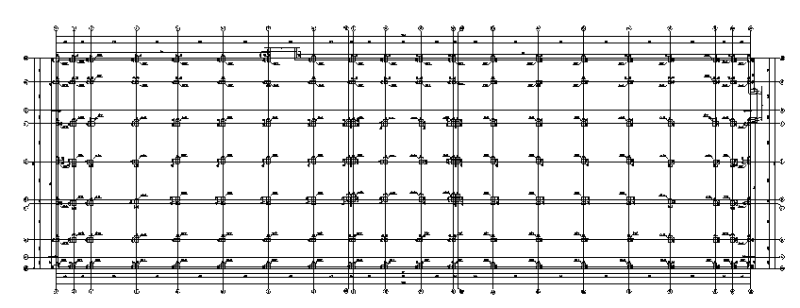

  • 框架办公楼结构施工 - 3
    框架办公楼结构施工 - 3

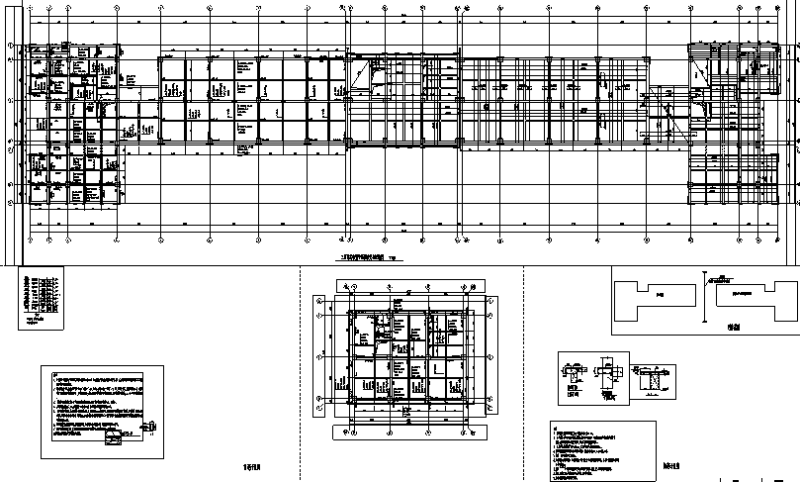

  • 框架办公楼结构施工 - 4
    框架办公楼结构施工 - 4

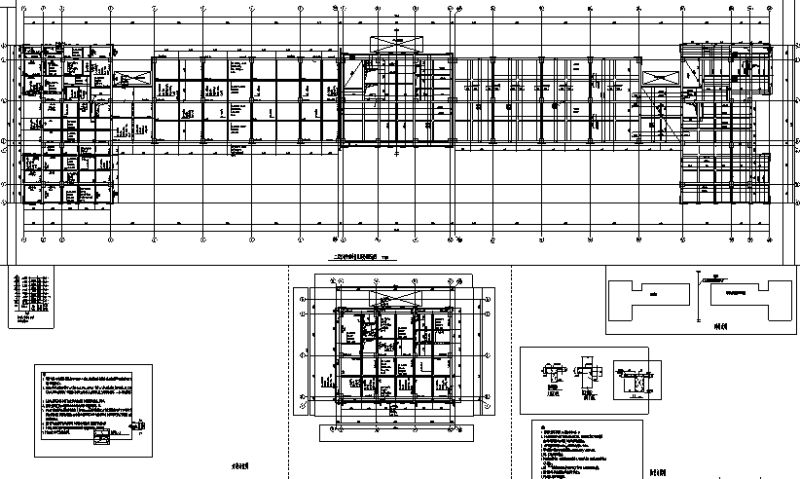

  • 框架办公楼结构施工 - 5
