职业学院总平面电气设计CAD施工图纸

  • 建筑类别:教育
  • 建筑设计面积:112437.6平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 项目所在地:四川
  • 强电设计:供配电系统,配变电所,接地安全,其它
  • 弱电设计:其它

该附件为四川职业学院总平面电气设计图纸。

概况:
该项目为四川省某职业学院一期,本子项为总平面设计,总占地面积349627.63m,总建筑面积112437.6m。
强电:从市政电网两个开关站各引来一路10kV高压电源至高压配电站,供该项目使用。后期的高压电源均在此高压配电站预留出线柜。该资料容量:1路主供6000KVA,1路备供6000KVA。备供为高可靠电源,当主供电源失电情况下,由备供电源提供该项目用电。
弱电:电话、电视、网络主干由市政引入弱电进线间后,各系统线缆均沿地下室内沿桥架敷设至各电气间及单体建筑。消防控制室兼做安防监控中心,位于地下室,负责范围为整个小区。

设计范围:
强弱电平面布置;箱变系统;接地系统;
远程抄表系统;电力监控及能耗监测系统。

部分图纸摘录:

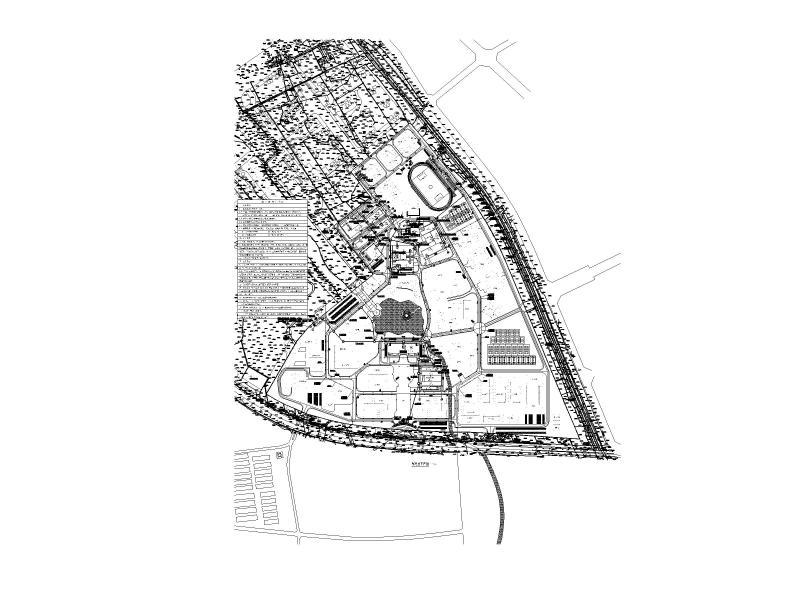

强电总平图

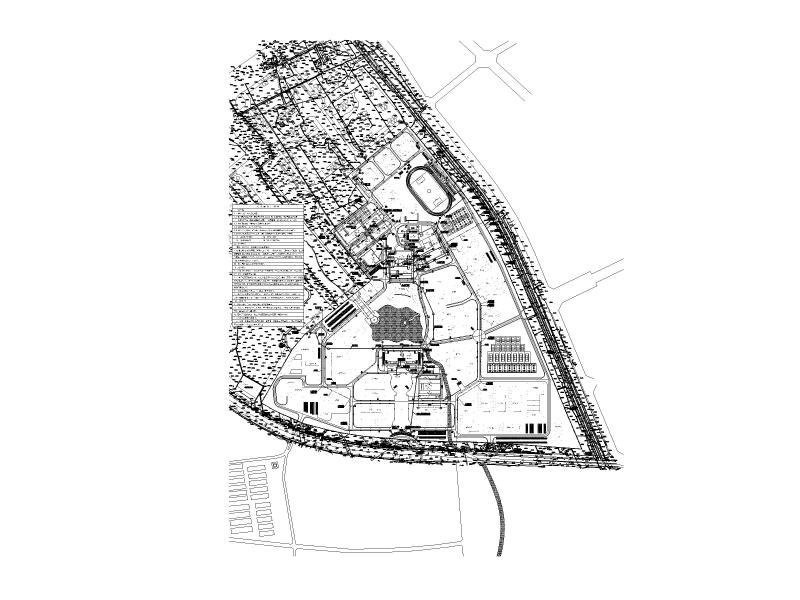

弱电总平面图

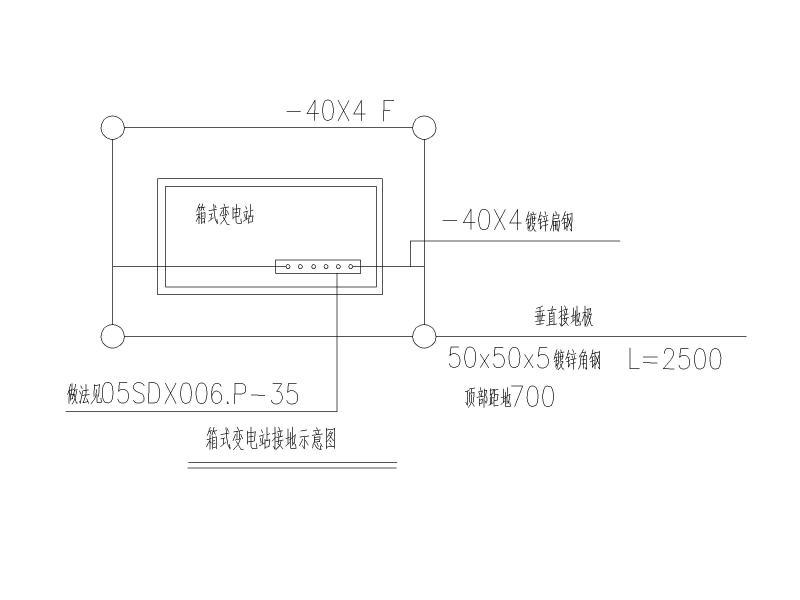

箱式变电站接地示意图

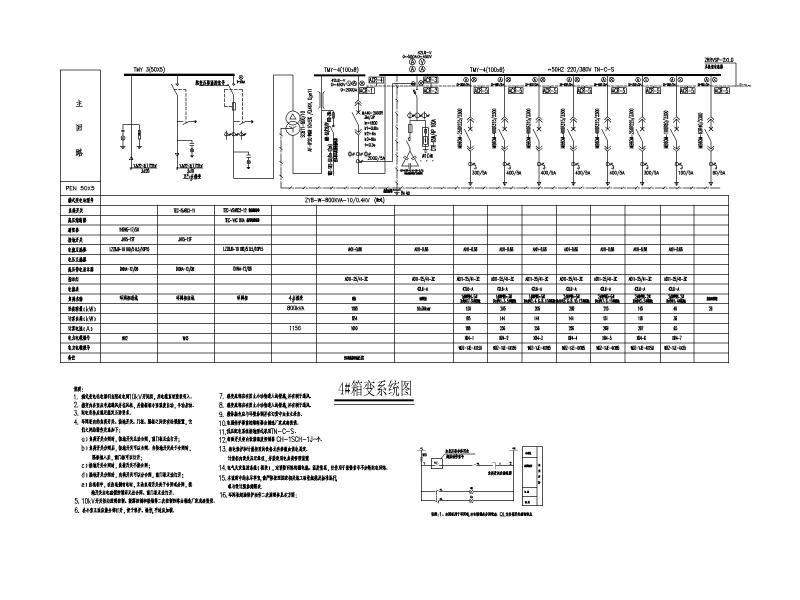

箱变系统图

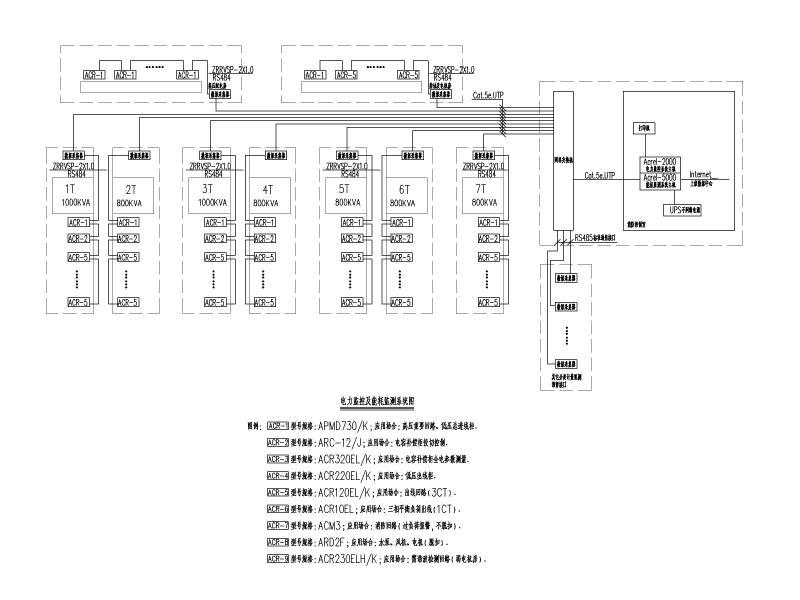

电力监控及能耗监测系统图



远程抄表系统图




以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 电气施工设计图纸 - 1
    电气施工设计图纸 - 1
  • 电气施工设计图纸 - 2
    电气施工设计图纸 - 2
  • 电气施工设计图纸 - 3
    电气施工设计图纸 - 3
  • 电气施工设计图纸 - 4
    电气施工设计图纸 - 4
  • 电气施工设计图纸 - 5
    电气施工设计图纸 - 5
  • 电气施工设计图纸 - 6
    电气施工设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
