2层宿舍改办公楼砖混加固结构施工方案大样图CAD

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
该资料为二层宿舍改办公楼砖混加固 结构施工图
图纸说明详细,结构图纸完整,各个节点大样清晰。
原结构为砖混宿舍改办公楼。节点多样,形式复杂,节点特殊。

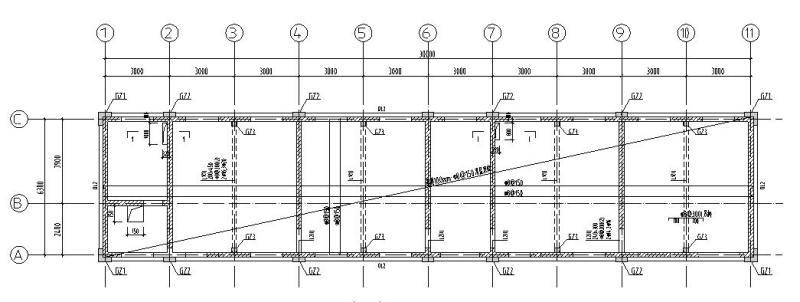

加固平面图

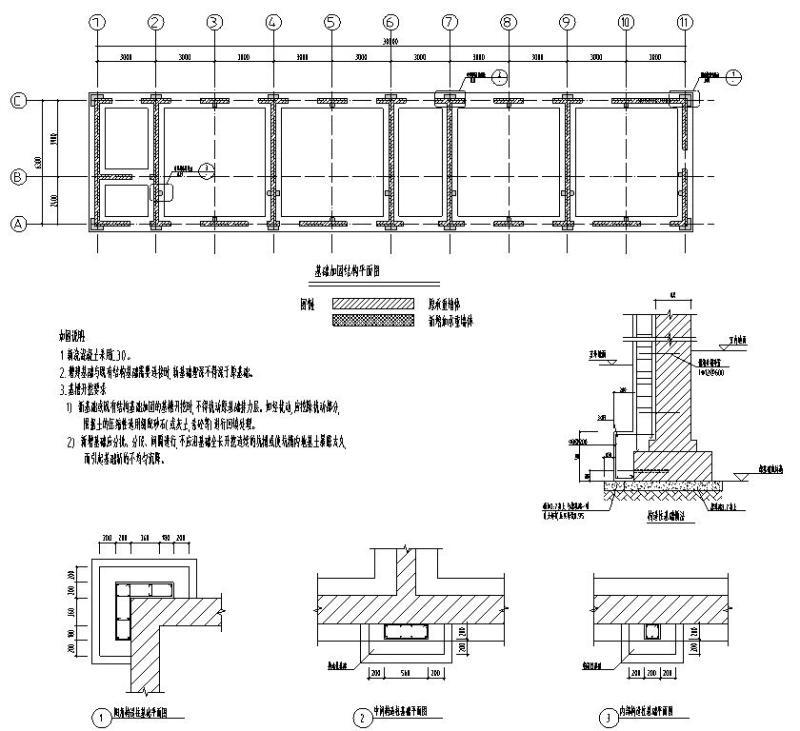

基础加固图
屋面结构布置图

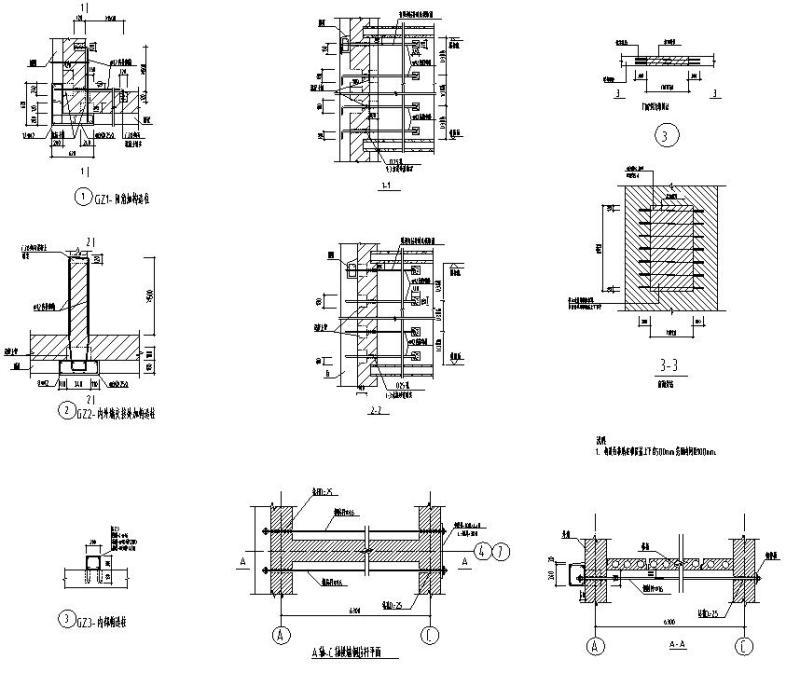

节点大样图

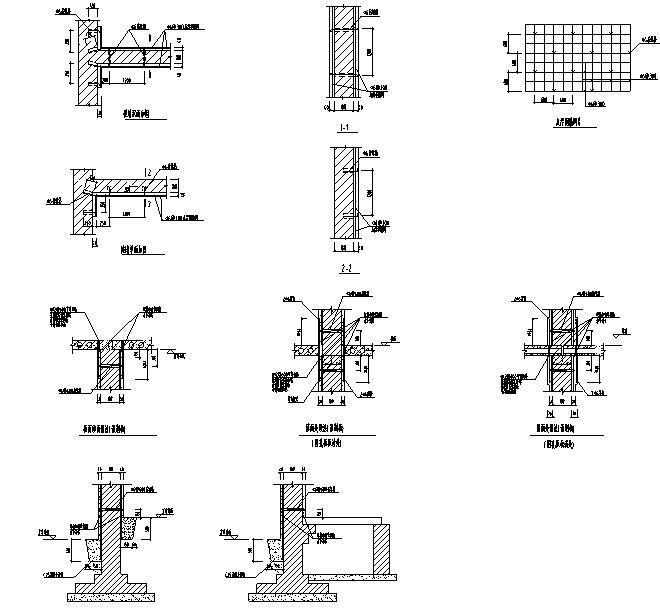

节点大样图2

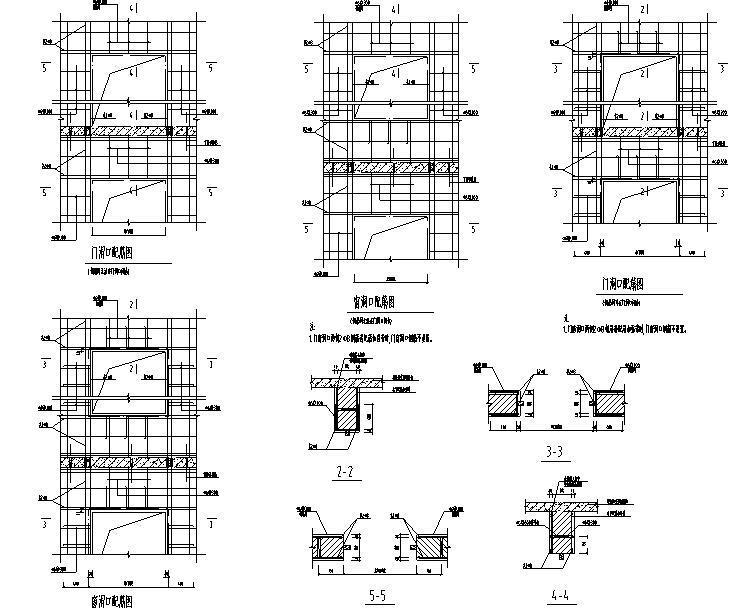

节点大样图3
