全隐框玻璃幕墙节点图纸(CAD)

该附件是 全隐框玻璃 幕墙节点 图(CAD) ,共计图纸14张。
内容包含:玻璃幕墙横剖典型节点、玻璃幕墙纵剖典型节点、玻璃幕墙横剖开启典型节点、玻璃幕墙纵剖开启典型节点、玻璃幕墙横梁与立柱连接节点、幕墙底部连接节点、幕墙顶部节点图、玻璃幕墙锚固及防雷节点图、中空玻璃加工图、中空玻璃幕墙防火避雷节点、点式幕墙标准节点图、隐框窗横剖典型节点图、隐框窗纵剖典型节点图...
包括详细的节点大样,图纸完整清晰,方便直接选用或者借鉴。
部分内容见下方预览图:

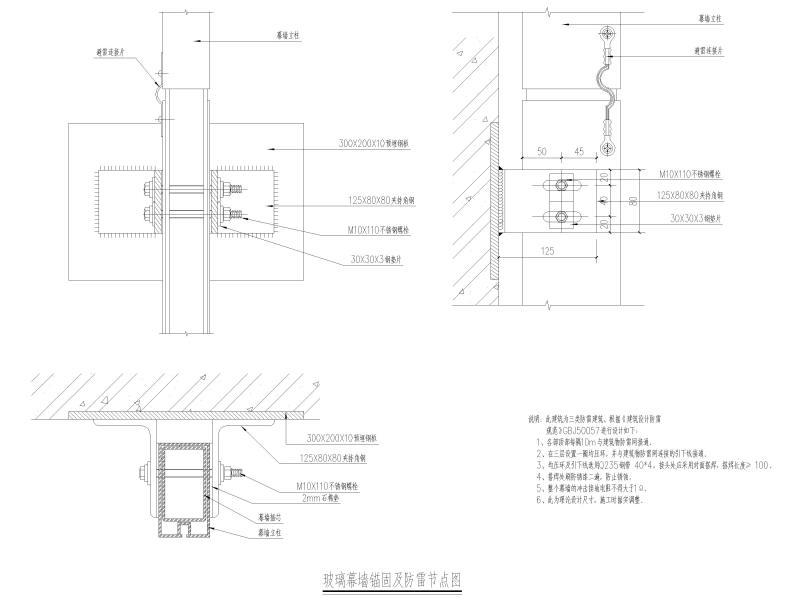

玻璃幕墙锚固及防雷节点图

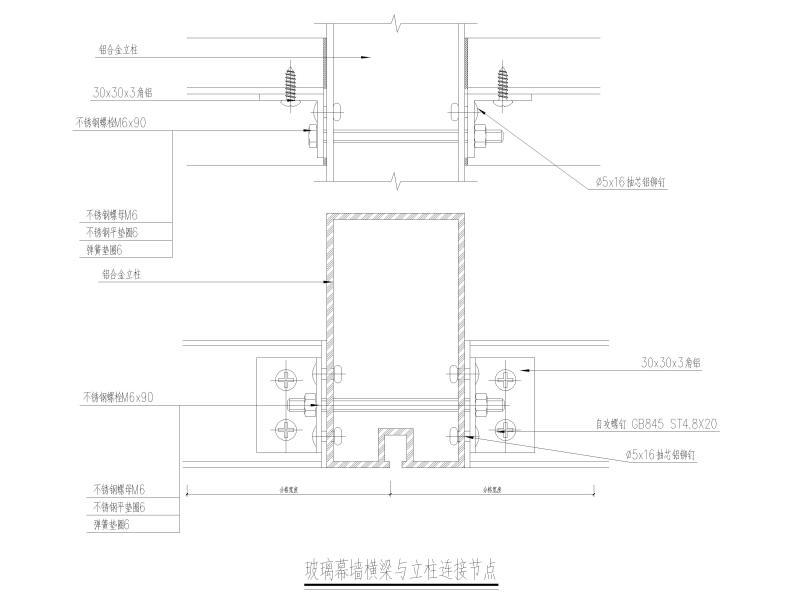

玻璃幕墙横梁与立柱连接节点

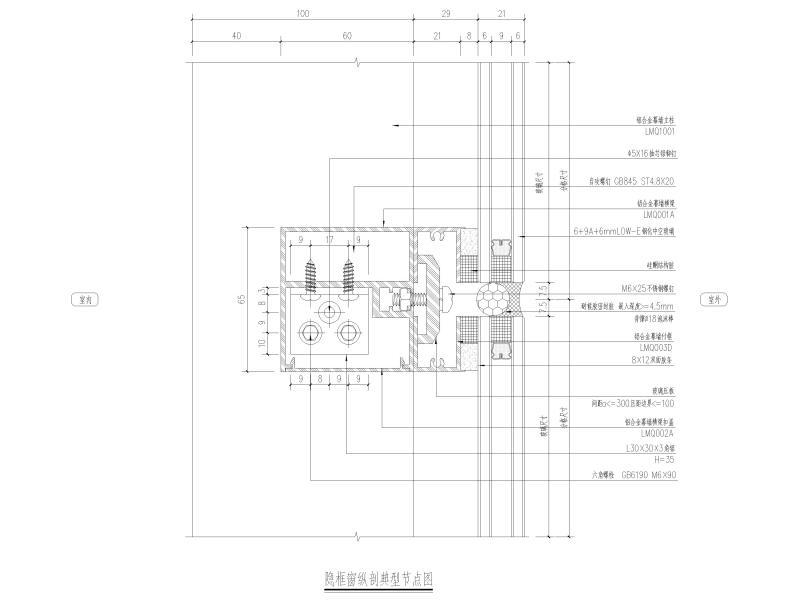

隐框窗纵剖典型节点图

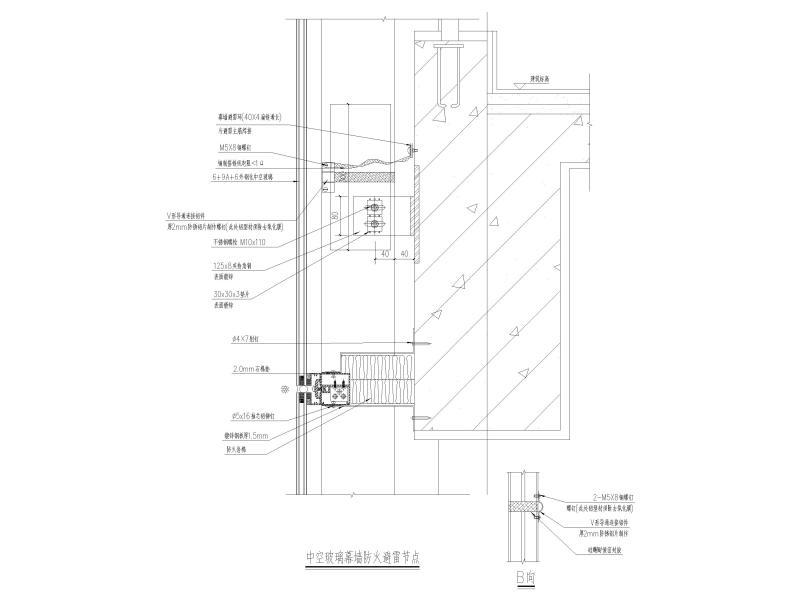

中空玻璃幕墙防火避雷节点

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 全隐框玻璃幕墙节点 - 1
    全隐框玻璃幕墙节点 - 1
  • 全隐框玻璃幕墙节点 - 2
    全隐框玻璃幕墙节点 - 2
  • 全隐框玻璃幕墙节点 - 3
    全隐框玻璃幕墙节点 - 3
  • 全隐框玻璃幕墙节点 - 4
    全隐框玻璃幕墙节点 - 4
以上是部分截图,请下载附件后查看完整高清内容
