3层砖混结构别墅施工方案图纸CAD含建筑图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
该资料为济南三层砖混结构别墅施工图。
其中包含建筑全套施工图,方便与 结构施工图 对应。
该项目项目用途为住宅,采用条形基础,屋面为坡屋顶。

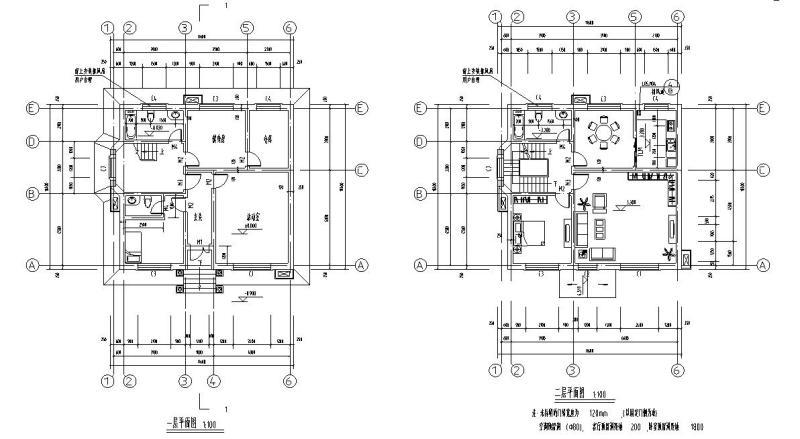

建筑平面图

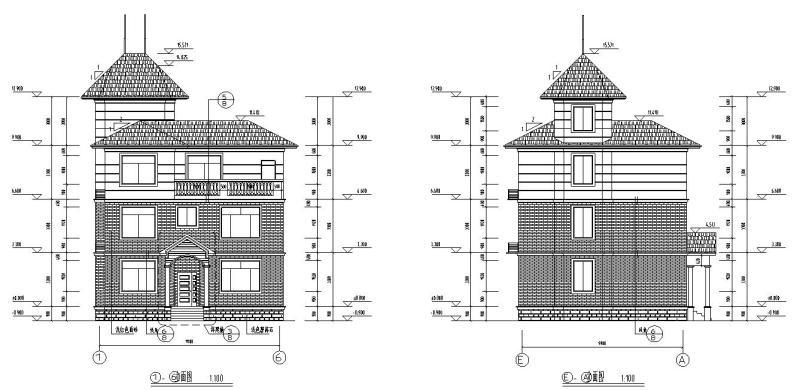

建筑立面图

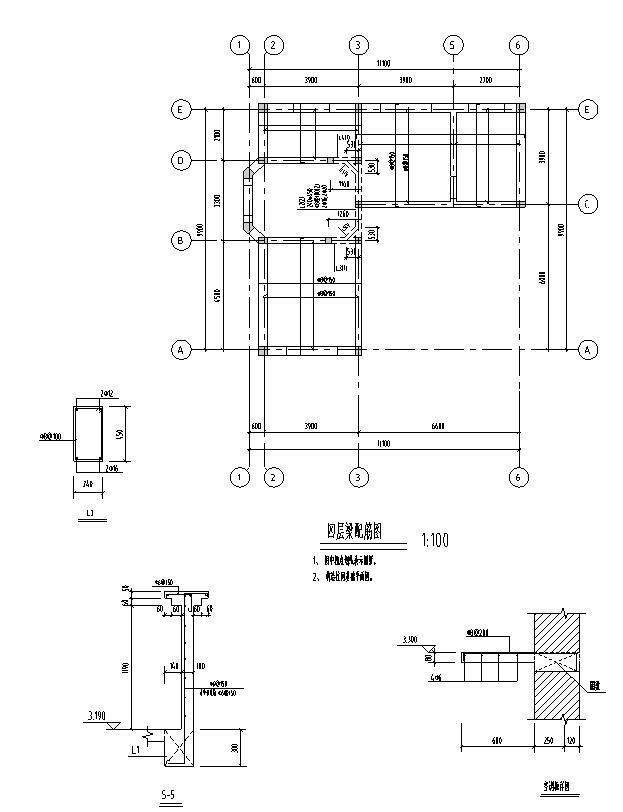

结构平面图

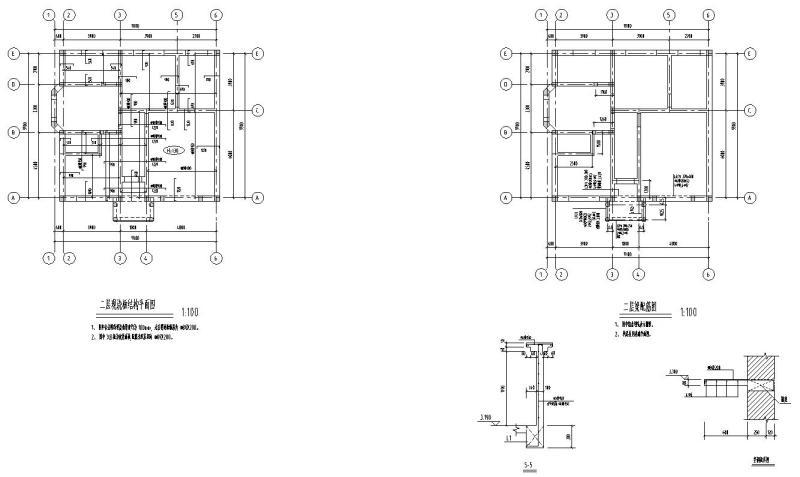

结构平面图2

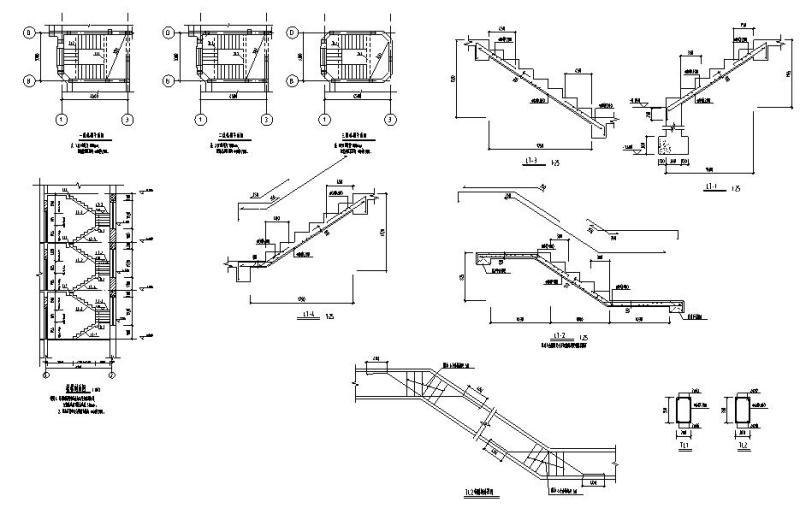

楼梯布置图
基础布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 别墅建筑施工图纸 - 1
    别墅建筑施工图纸 - 1
  • 别墅建筑施工图纸 - 2
    别墅建筑施工图纸 - 2
  • 别墅建筑施工图纸 - 3
    别墅建筑施工图纸 - 3
  • 别墅建筑施工图纸 - 4
    别墅建筑施工图纸 - 4
  • 别墅建筑施工图纸 - 5
    别墅建筑施工图纸 - 5
  • 别墅建筑施工图纸 - 6
    别墅建筑施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
