3层972平米别墅电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:972平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 节点大样:等电位联结
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:通信系统,信息网络系统,其它

该附件为江苏南京972平米别墅 电气施工图

概况:
该项目为江苏南京别墅。单体建筑面积约为972平方米,地下一层,地上三层,地下一层层高为3.2米,一层层高为3.6米,二、三层层高为3.3米,建筑高度为10.6米。主要建筑设计结构形式为框架剪力墙结构。

设计范围:
1)220/380V配电系统及照明系统;
2)建筑物防雷、接地系统及安全措施;
3)有线电视系统(仅预留管);
4)电话系统(仅预留管);
5)网络布线系统(仅预留管);
6)安全技术防范系统;

部分图纸摘录:

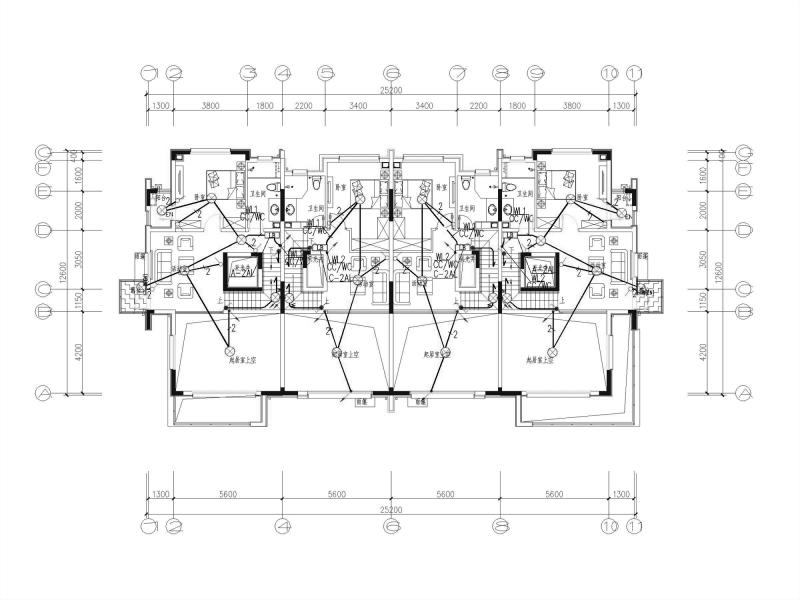

照明平面图

插座平面图

安防平面图

弱电平面图

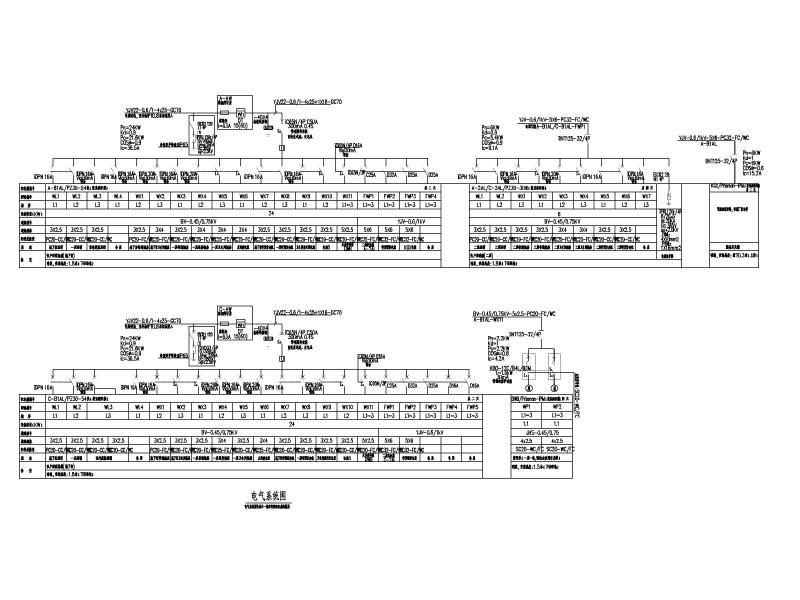

电气系统图





弱电干线系统图
强弱电进线示意图




总电位联结示意图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 别墅电气施工图纸 - 1
    别墅电气施工图纸 - 1
  • 别墅电气施工图纸 - 2
    别墅电气施工图纸 - 2
  • 别墅电气施工图纸 - 3
    别墅电气施工图纸 - 3
  • 别墅电气施工图纸 - 4
    别墅电气施工图纸 - 4
  • 别墅电气施工图纸 - 5
    别墅电气施工图纸 - 5
  • 别墅电气施工图纸 - 6
    别墅电气施工图纸 - 6
  • 别墅电气施工图纸 - 7
    别墅电气施工图纸 - 7
  • 别墅电气施工图纸 - 8
    别墅电气施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
