3层知名地产风情社区中心配套建筑施工CAD图纸

  • 建筑类别:会所俱乐部
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:广东
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:35张
  • 建筑设计面积:2500.4平方米
  • 占地面积:78761平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 设计效果图:无

附件详情

该资料为深圳某地知名地产风情社区中心配套 建筑施工 图;
建设地点:深圳;建筑面积:计入容积率建筑面积为 2500.4平米;占地面积:小区占地面积为78761平米,该项目为社区中心。建筑层数:地上3层;地下1层;耐火等级二级;抗震设防烈度:七级;人防工程等级: 整个小区在柏丽阁地下二层设人防工程,一个五级,四个六级。主要结构型式:框架结构;建筑性质:社区中心综合楼。这份参考资料包括资料目录、建筑设计总说明、建筑装修做法表、总平面图、门窗表、各层建筑平面、立面、剖面图、电梯机房及设备层平面图 电梯平面图、铁花大样等,共三十五张图纸


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

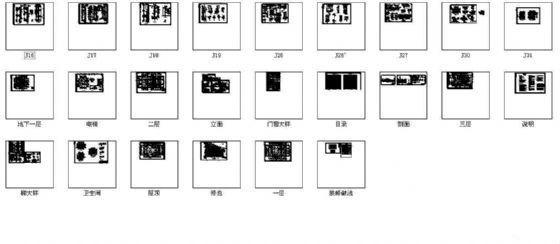

  • 建筑施工图纸 - 1
    建筑施工图纸 - 1

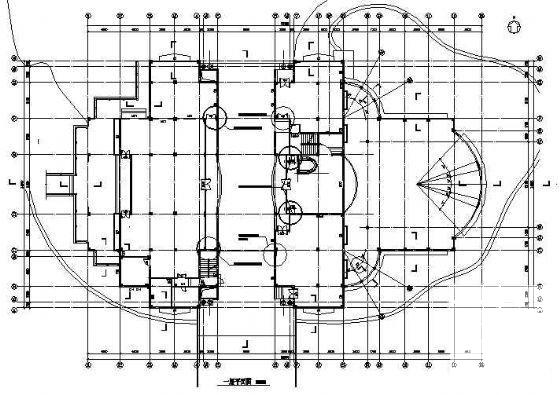

  • 建筑施工图纸 - 2
    建筑施工图纸 - 2

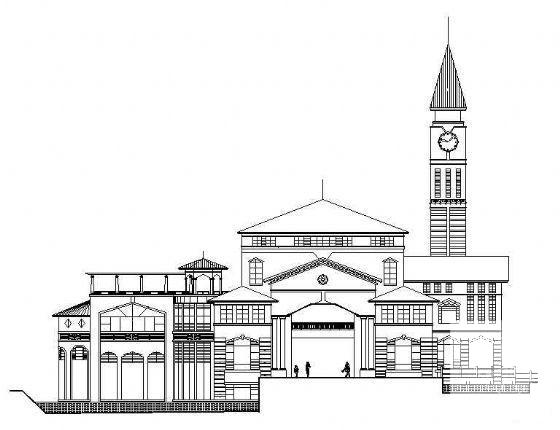

  • 建筑施工图纸 - 3
    建筑施工图纸 - 3

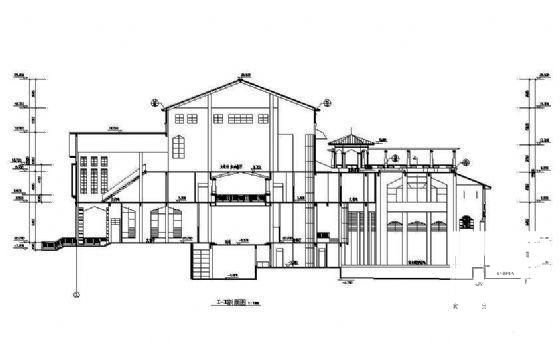

  • 建筑施工图纸 - 4
    建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
