3层度假村餐厅采暖系统设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3809平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:采暖
  • 采暖系统:热水辐射
  • 水系统:双管制,同程式
项目概要及设计内容:
1.该项目为XX度假村餐厅;地上3层,总建筑面积为3809m2,该资料内容为采暖系统。
2.该项目采用低温热水地板辐射采暖,下供下回双管同程式集中采暖系统。

图纸展示:

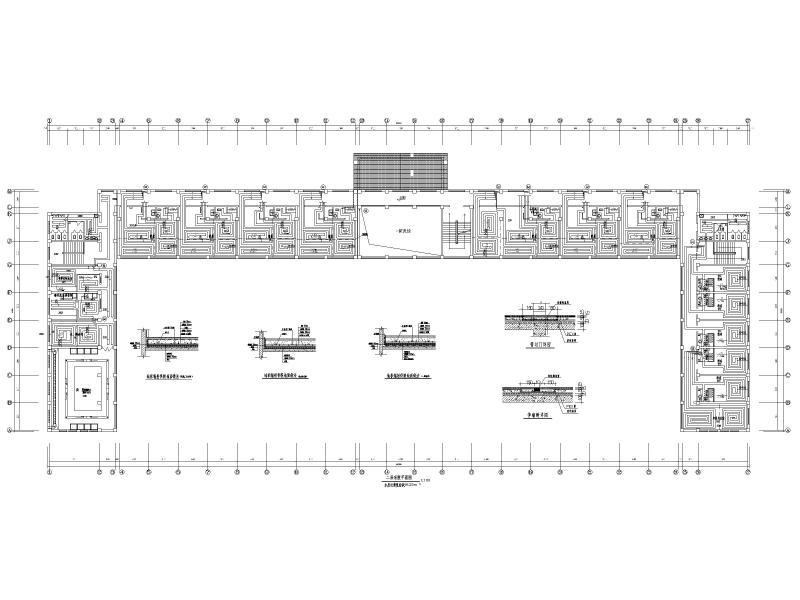

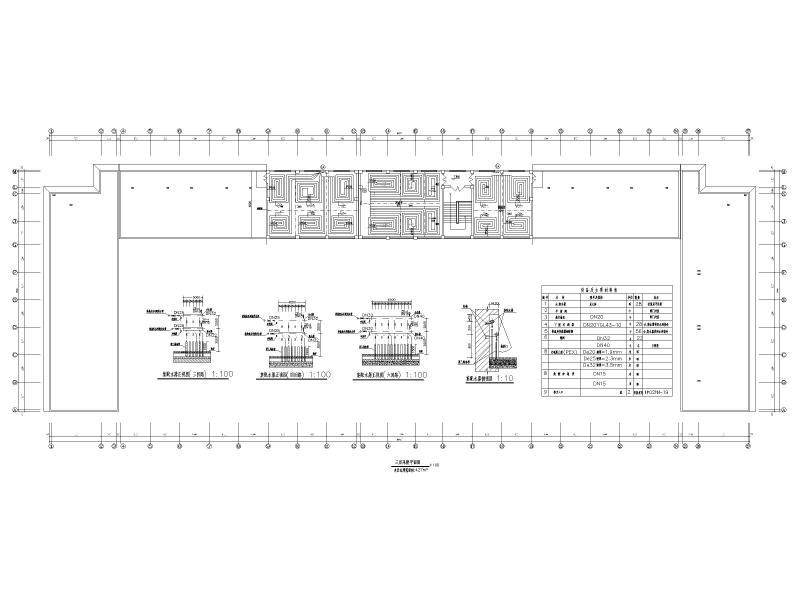

二层采暖平面图
三层采暖平面图

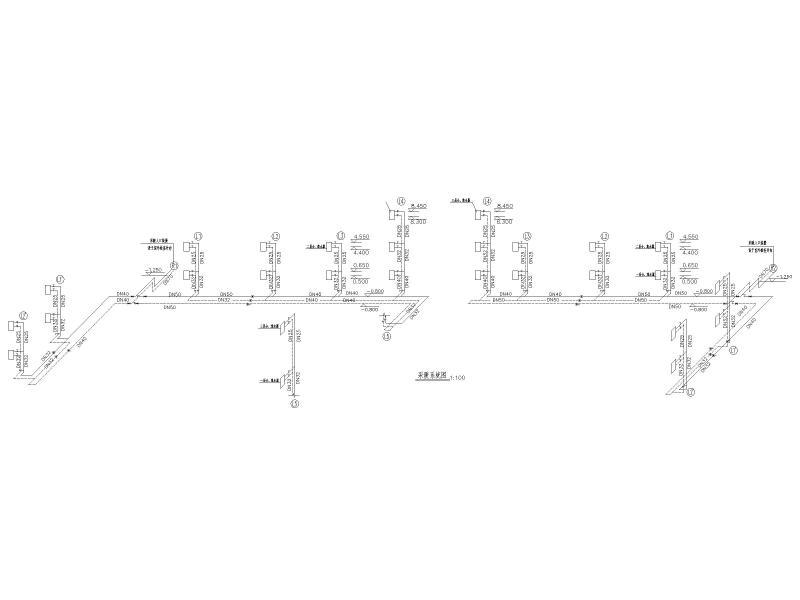

采暖系统图

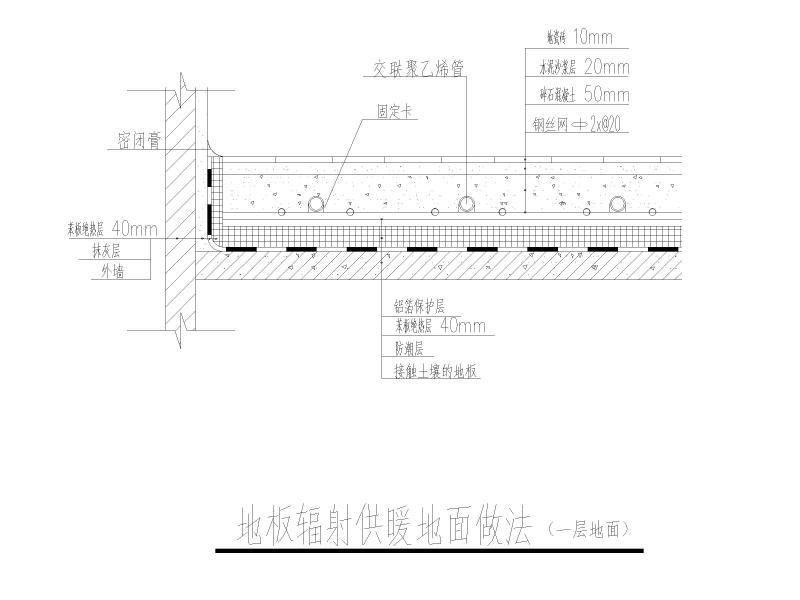

地板辐射供暖地面做法

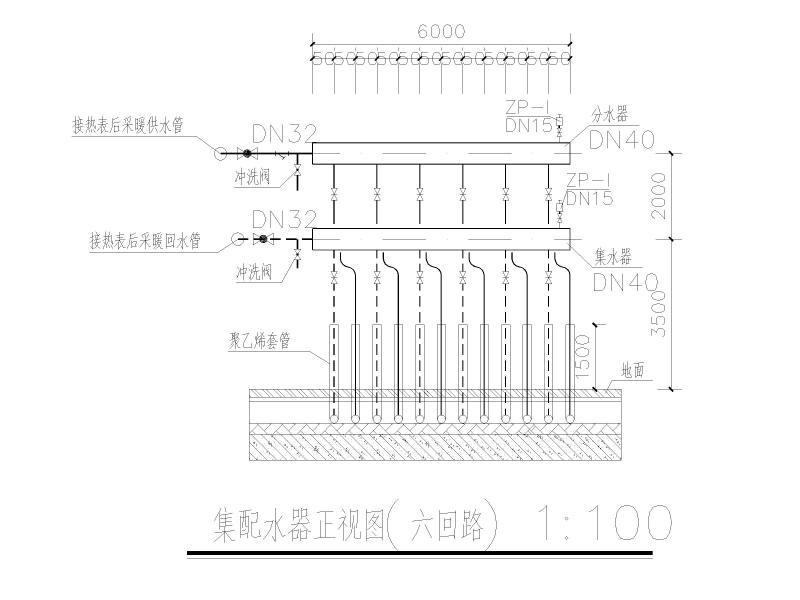

集配水器正视图(六回路)
