4层高校实验楼电气竣工CAD图纸

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：14498.88平方米
  • 建筑地上层数：4层
  • 建筑地下层数：1层
  • 图纸设计深度：竣工图
  • 图纸设计格式：CAD2000
  • 地下室用途：设备用房
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-C-S
  • 项目所在地：山西
  • 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,其它

该附件为山西学校实验楼电气竣工图。

概况：
本项目为山西大同高等学校-实验楼，建筑层数为地上4层、地下1层，建筑高度18.2m，总建筑面积14498.88m，建筑设计结构形式为框架结构，抗震设防烈度7度。

设计范围：
0.4kV变配电系统；动力供配电及控制系统；照明供配电及控制系统；
防雷与接地系统；通信及综合布线系统；消火栓手动报警按钮系统；
校园广播兼打铃系统；有线电视系统。

部分图纸摘录：

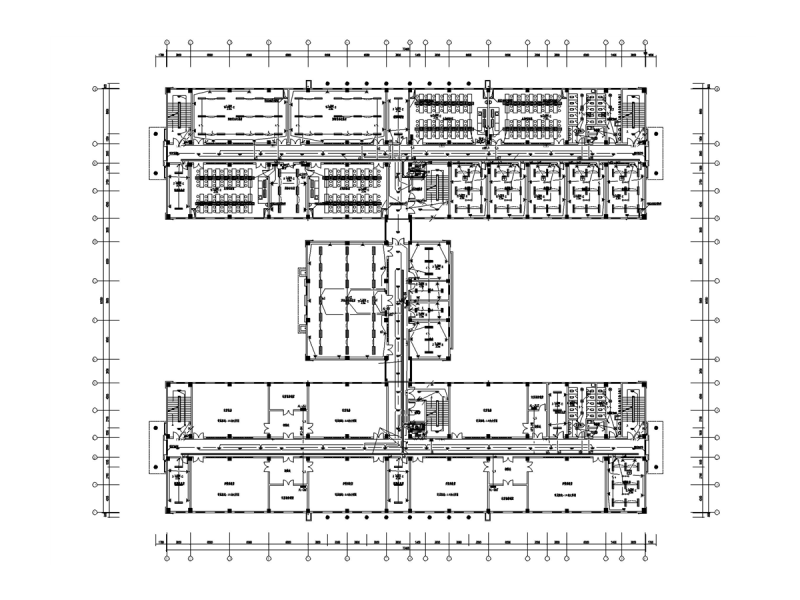

照明平面图

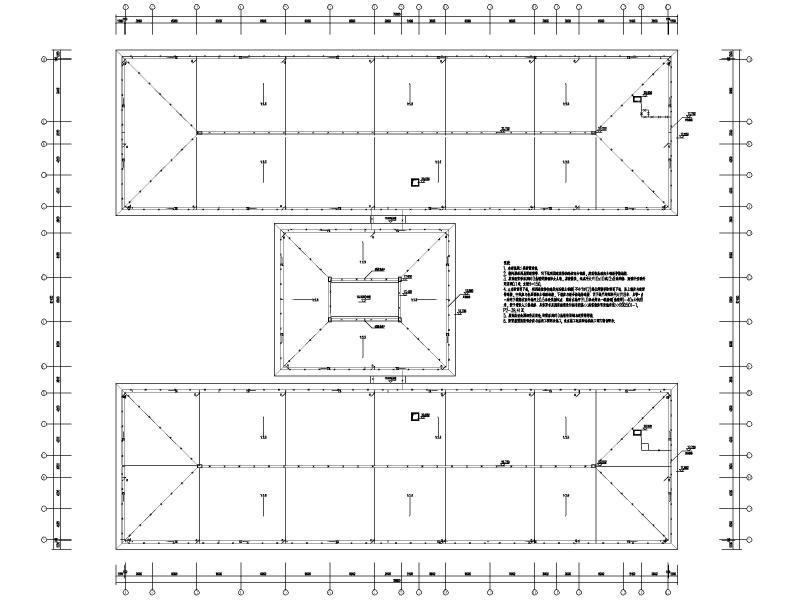

防雷平面图

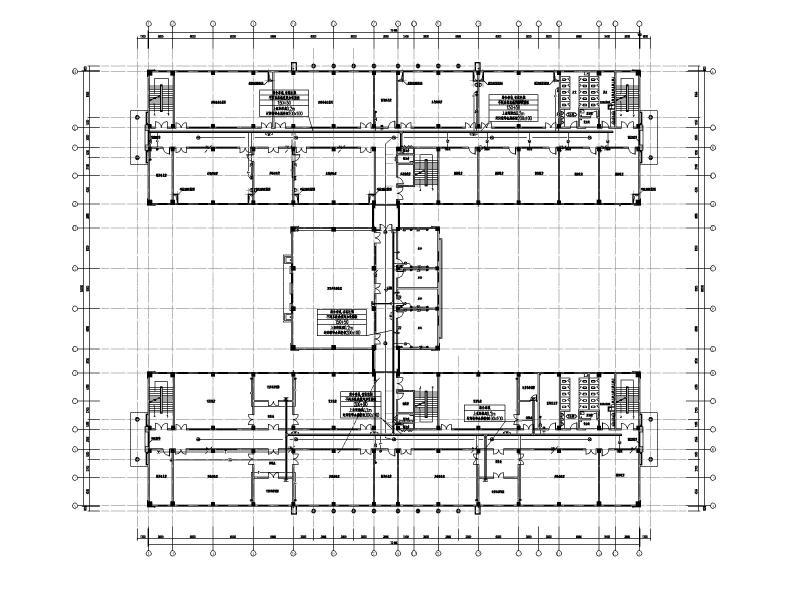

弱电平面图

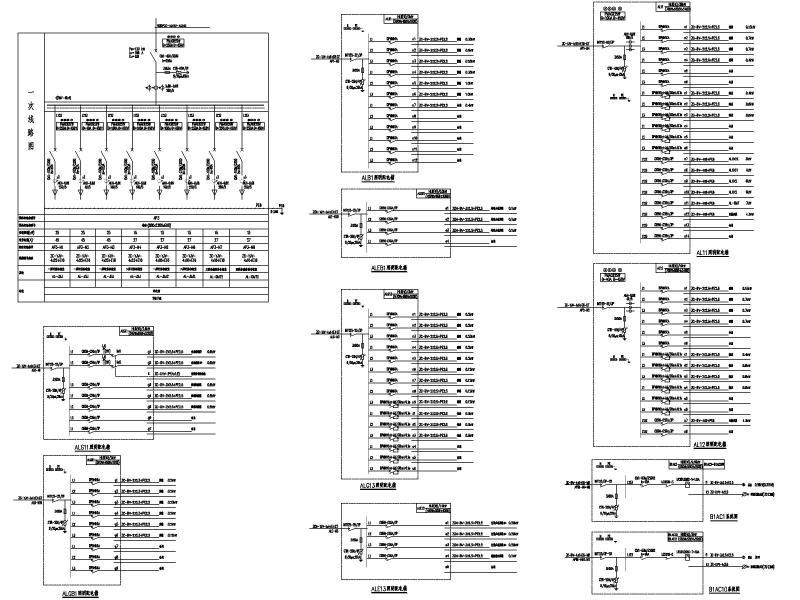

配电箱系统图

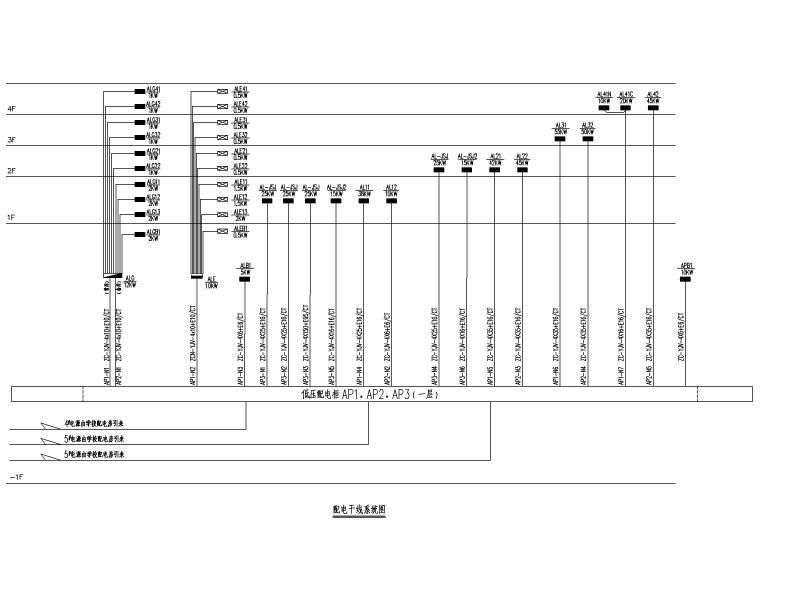

配电干线系统图



照明集中控制原理图




消火栓手动报警按钮系统图
通信及综合布线系统图

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 高校实验楼电气 - 1
    高校实验楼电气 - 1
  • 高校实验楼电气 - 2
    高校实验楼电气 - 2
  • 高校实验楼电气 - 3
    高校实验楼电气 - 3
  • 高校实验楼电气 - 4
    高校实验楼电气 - 4
  • 高校实验楼电气 - 5
    高校实验楼电气 - 5
  • 高校实验楼电气 - 6
    高校实验楼电气 - 6
  • 高校实验楼电气 - 7
    高校实验楼电气 - 7
  • 高校实验楼电气 - 8
    高校实验楼电气 - 8
以上是部分截图，请下载附件后查看完整高清内容
