兰溪市2层钢结构中转仓库结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房,多层厂房
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

结构类型:一层为钢筋混凝土框架结构,二层为轻钢结构。
该资料包含:框架 结构设计说明 ,基础平面图,基础配筋详图,钢筋混凝土挡墙配筋详图,柱配筋图,梁配筋图,板配筋图,电梯间和楼梯间结构设计详图, 节点详图 ,钢结构设计总说明,螺栓结构平面布置图,刚架、支撑结构平面布置图,檩条结构 平面布置图 ,墙架立面图,GJ-1详图,檩条详图,屋面隅撑大样,屋面拉条大样,墙架梁、隅撑、拉条详图,墙架梁详图,压杆,水平支撑、柱间支撑详图等
共22张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

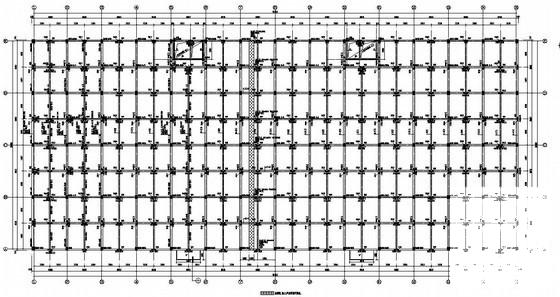

  • 钢结构仓库施工图 - 1
    钢结构仓库施工图 - 1

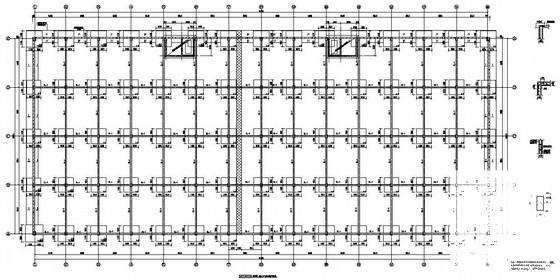

  • 钢结构仓库施工图 - 2
    钢结构仓库施工图 - 2

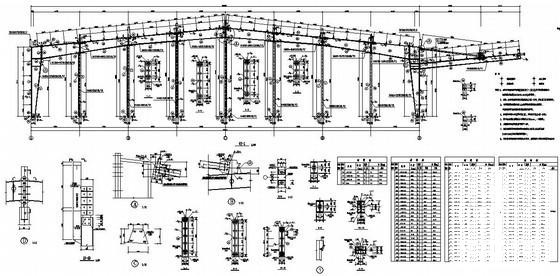

  • 钢结构仓库施工图 - 3
    钢结构仓库施工图 - 3

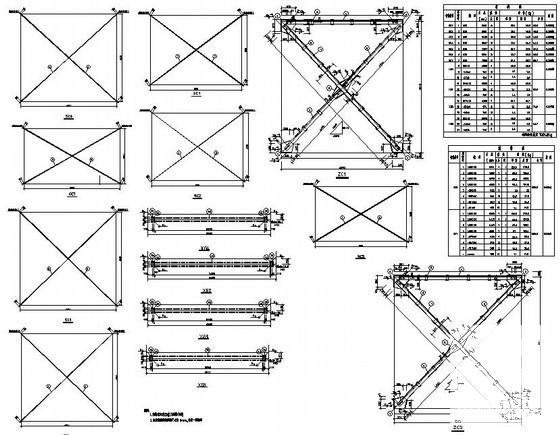

  • 钢结构仓库施工图 - 4
    钢结构仓库施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
