旋挖桩基坑支护结构施工CAD图纸2016

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :桩基础
  • 结构安全等级:一级,二级
  • 参考图纸:22张
  • 设计年代:近代
该附件是 旋挖桩基坑支护 结构施工图 2016 ,出图时间是11月。
设计概述:本基坑采用旋挖桩作为围护结构,桩型为800@1100旋挖桩,排水方式采用明沟有组织排水。在桩顶设置1000x1100的顶圈梁和1000x1100的腰梁及两道800x1000混凝土支撑以为支护桩提供侧向支撑力。设计使用时间为12个月。

附件内含:第一道支撑平面布置图、第二道支撑平面布置图、围护结构剖面图、围护桩 节点详图 、施工步序图 、监测平面布置图、监测剖面图、设计总说明、混凝土构件详图、立柱桩及格构柱详图、左右侧汽车坡道临时支撑布置图等,cad格式,共计图纸22张。

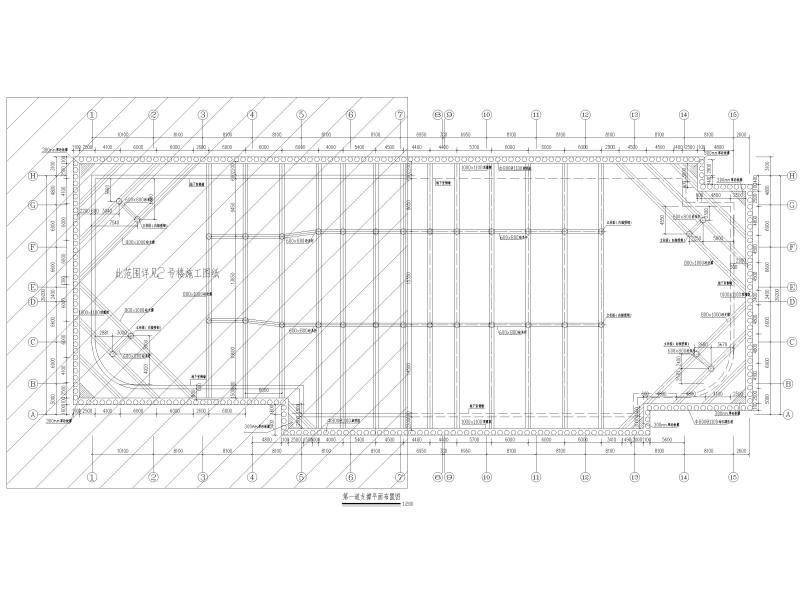

支撑平面布置图

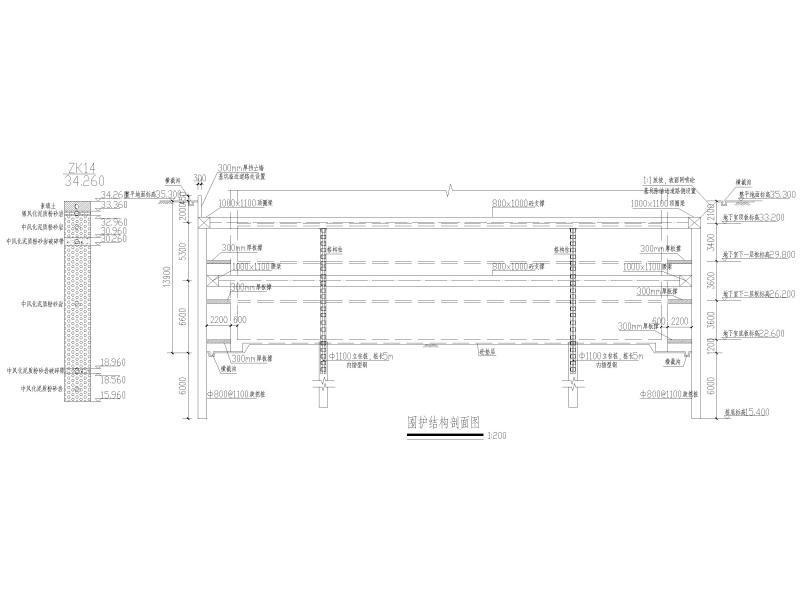

围护结构剖面图

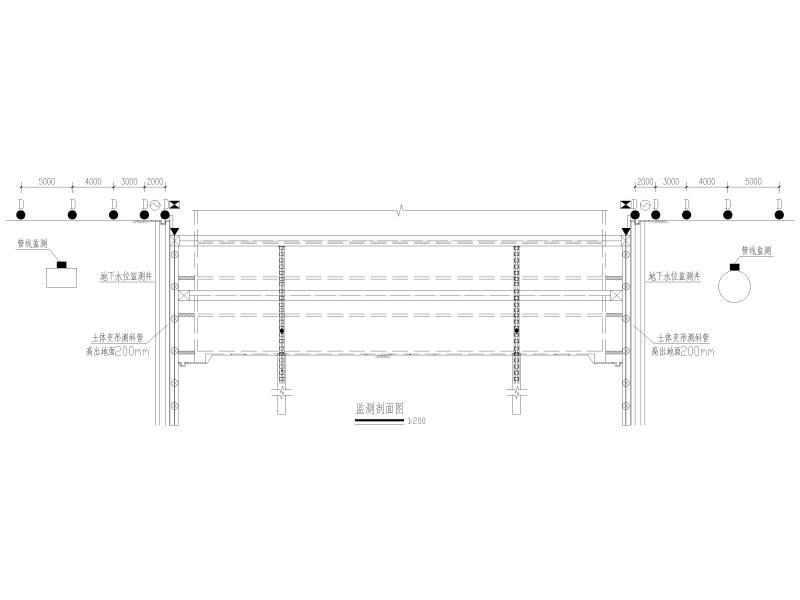

监测剖面图

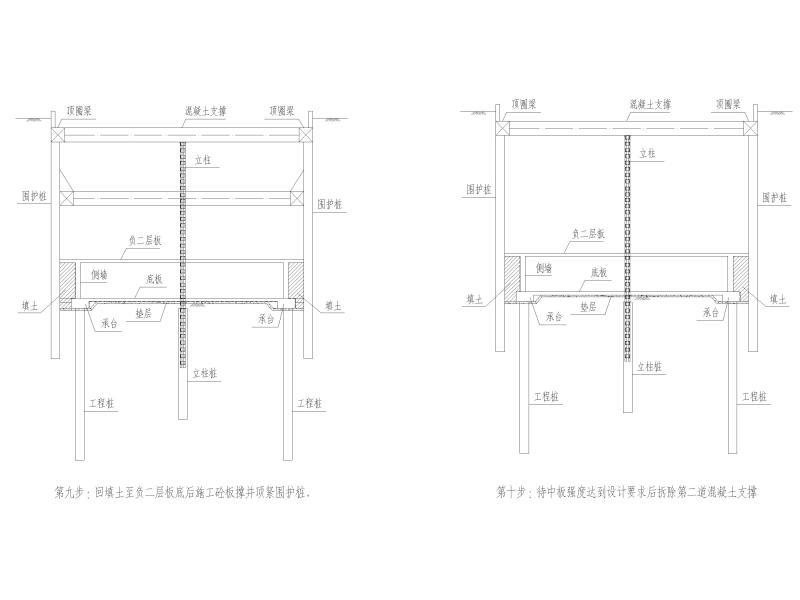

施工步序图

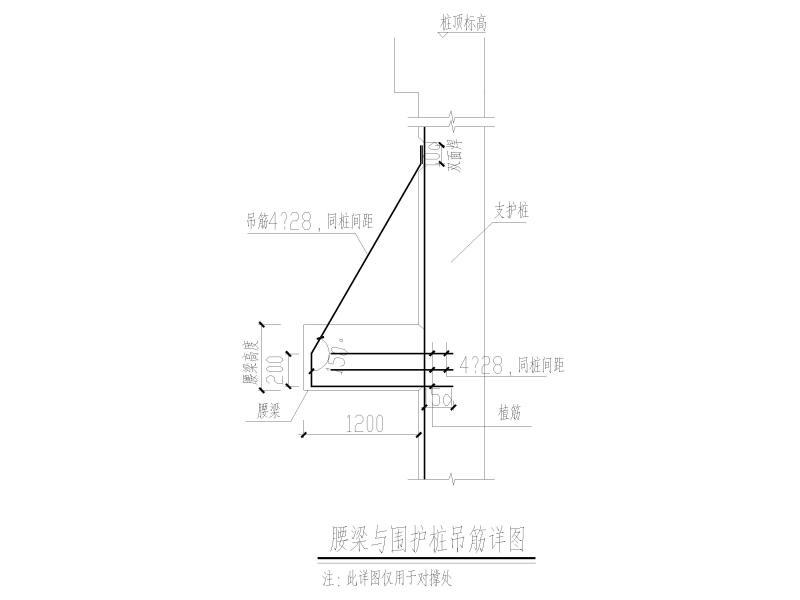

腰梁与围护桩吊筋详图
立柱桩结构图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 基坑支护施工图纸 - 1
    基坑支护施工图纸 - 1
  • 基坑支护施工图纸 - 2
    基坑支护施工图纸 - 2
  • 基坑支护施工图纸 - 3
    基坑支护施工图纸 - 3
  • 基坑支护施工图纸 - 4
    基坑支护施工图纸 - 4
  • 基坑支护施工图纸 - 5
    基坑支护施工图纸 - 5
  • 基坑支护施工图纸 - 6
    基坑支护施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
