京基金融中心酒店锅炉房设计施工CAD图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：酒店
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计内容：冷热源
  • 冷热源：锅炉
  • 采暖系统：热水辐射
  • 项目所在地：广东
关联资料： 超高层办公酒店通风及防排烟设计图纸
项目概要：
工程名称：京基 蔡屋围金融中心
建设方式：地下一层附属建设
使用对象：宴会厨房、酒店洗衣房、酒店淋浴热水

设计内容 ：锅炉房设计

部分图纸展示：

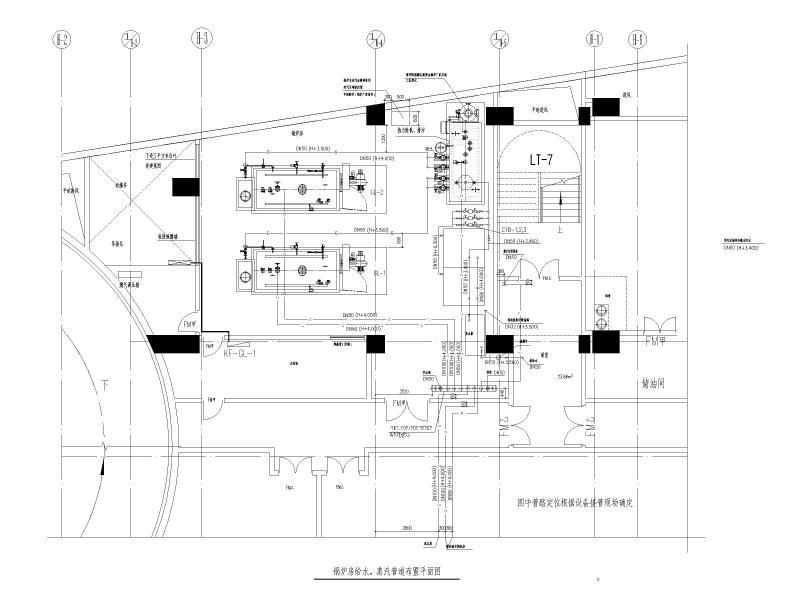

锅炉房给水、蒸汽管道布置平面图

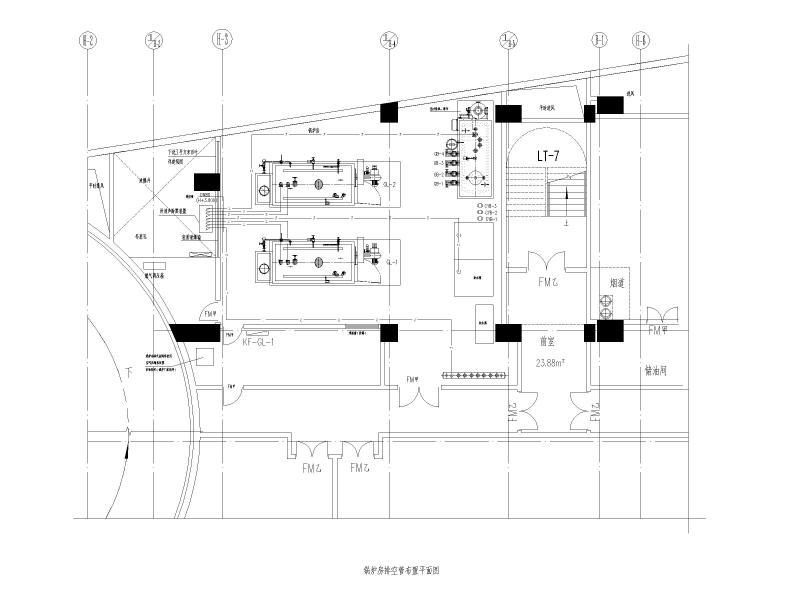

锅炉房排空管布置平面图
锅炉房设备布置平面图

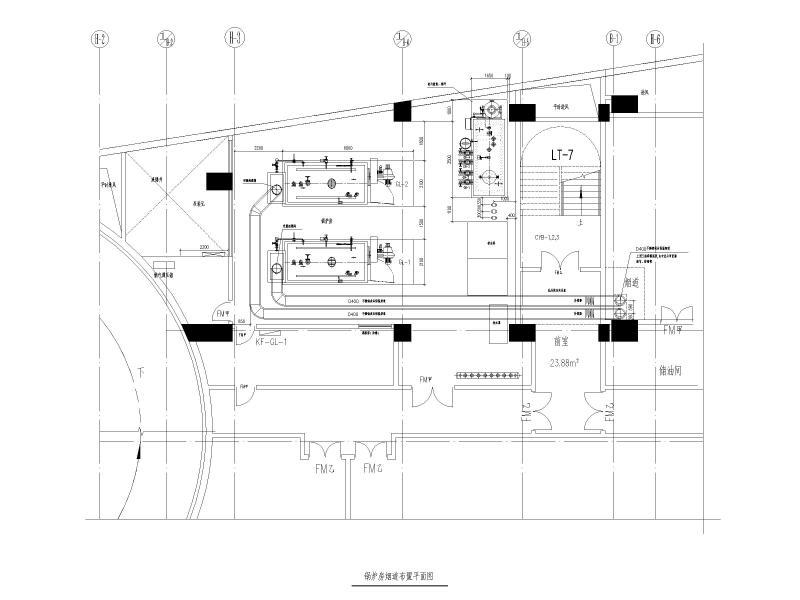

锅炉房烟道布置平面图

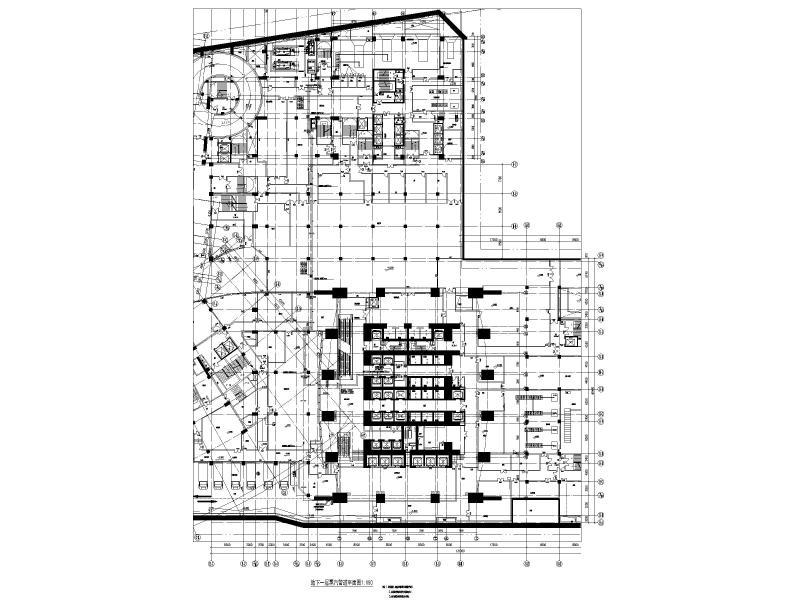

地下一层蒸汽管道平面图
设计施工说明
资料目录 图例 主要材料、设备表
锅炉系统图

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 锅炉房设计施工图纸 - 1
    锅炉房设计施工图纸 - 1
  • 锅炉房设计施工图纸 - 2
    锅炉房设计施工图纸 - 2
  • 锅炉房设计施工图纸 - 3
    锅炉房设计施工图纸 - 3
  • 锅炉房设计施工图纸 - 4
    锅炉房设计施工图纸 - 4
  • 锅炉房设计施工图纸 - 5
    锅炉房设计施工图纸 - 5
  • 锅炉房设计施工图纸 - 6
    锅炉房设计施工图纸 - 6
  • 锅炉房设计施工图纸 - 7
    锅炉房设计施工图纸 - 7
  • 锅炉房设计施工图纸 - 8
    锅炉房设计施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
