5层办公楼精装修电气施工CAD图纸（2019）

该附件为多层办公楼精装修 电气施工图 。

概况：

该项目为重庆某电子信息产业有限公司产业技术研究院一期项目4#研发中心。地上5层，建筑高度为27.6m，总建筑面积为16898.88m，钢筋混凝土结构，主要使用功能为办公室、附属用房。建筑为多层公共建筑，电线电缆使用分级为二级，各场所业主均要进行二次精装修设计。该地区抗震设防烈度为8度。

设计范围：

供配电系统；应急照明；防雷接地和电气安全；

通用设备常规控制；火灾报警系统；应急照明及疏散指示系统；

防火门监控系统；消防电源监控系统。

部分图纸摘录：

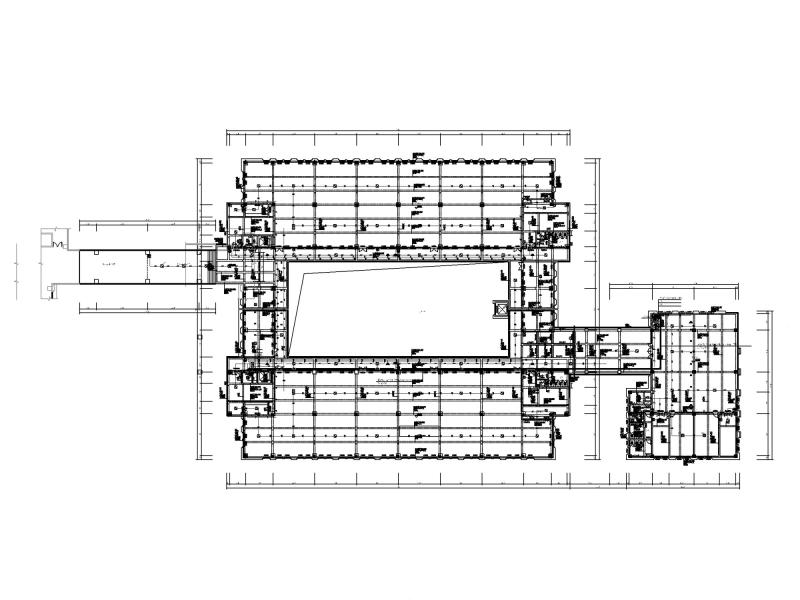

配电平面图

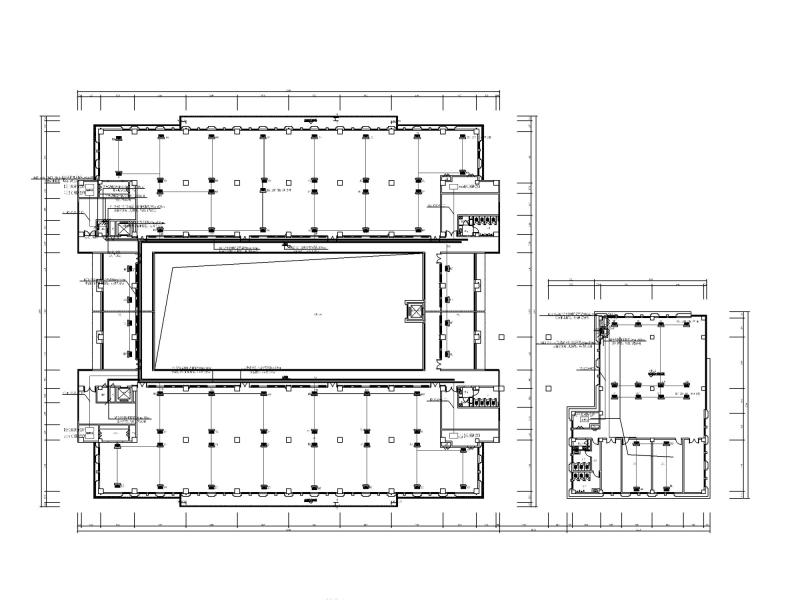

应急照明平面图

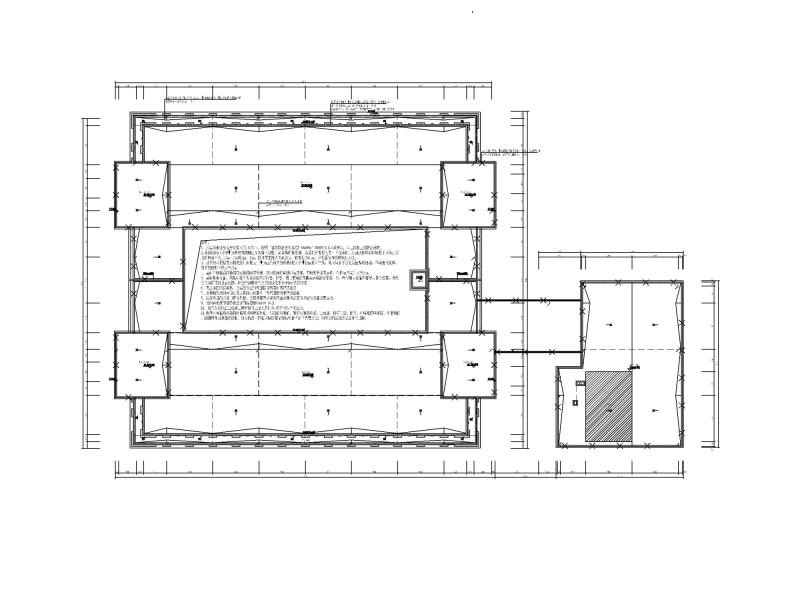

防雷平面图

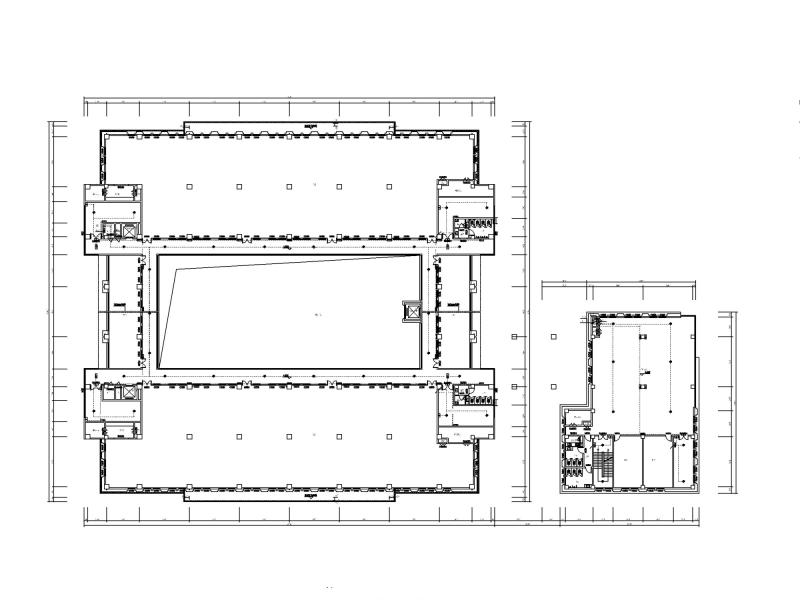

火灾自动报警平面图

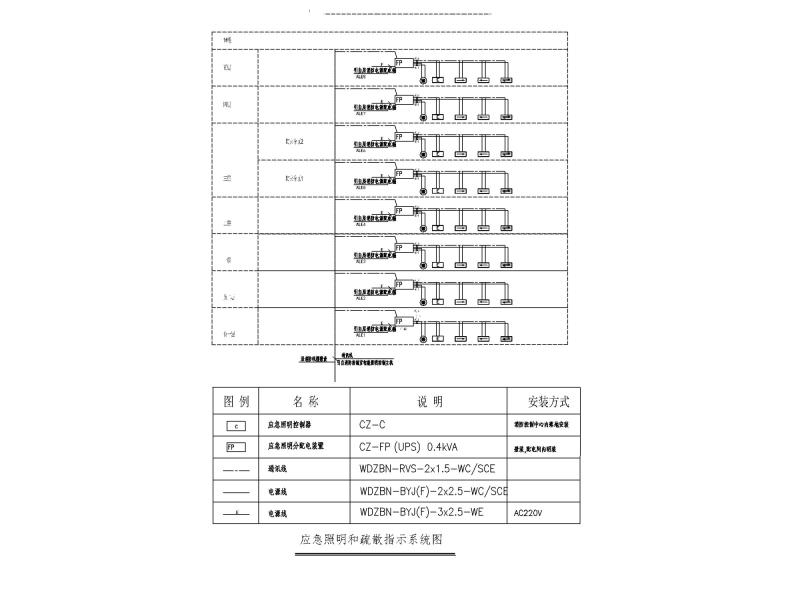

应急照明和疏散指示系统图

竖向干线系统图

电气火灾监控系统图

防火门监控系统图、消防电源监控系统图
