36X10大幅钢结构落地广告牌CAD施工图纸及计算书

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:3张
  • 设计年代:近代

附件详情

大幅钢结构落地广告牌,长36米,高10米,梁跨度为6米,柱无后向支撑(平面外为悬臂柱)。基本风压为0.4MPa,风载体型系数为-2.0。当地地震烈度为6度,场地类别为II类。柱采用焊接无缝钢管,梁采用格构式桁架梁,支撑采用组合角钢柱间支持系统。
该资料包含:钢 结构设计说明 ,基础 平面布置图 ,锚栓埋置图,桁架梁四面弦杆支撑布置图,广告牌立面结构图,广告牌板面立面结构图,支撑立面布置图。
包含相应的软件计算书。

基础平面布置图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

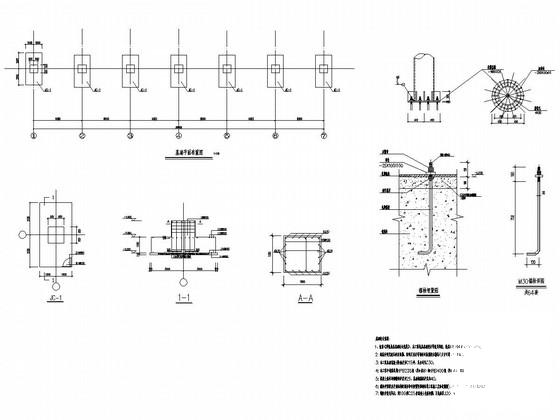

  • 广告牌钢结构施工图 - 1
    广告牌钢结构施工图 - 1

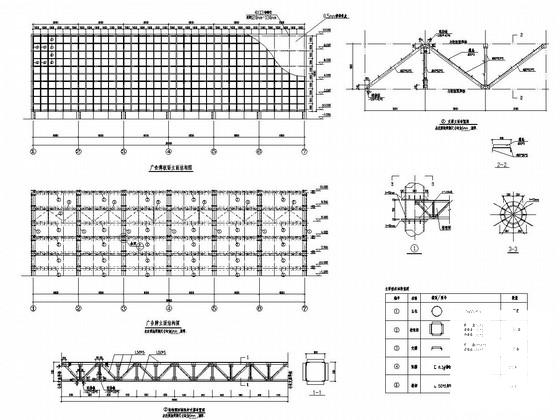

  • 广告牌钢结构施工图 - 2
    广告牌钢结构施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
