3层知名大院_别墅洋楼电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:983.06平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 地下室用途:其它
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:山东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:入侵报警系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为某低层别墅洋楼 电气施工图

概况:
该项目为山东济宁某别墅区项目。本子项为10/11/12#洋楼。本楼建筑高度为14.75米,总建筑面积为983.06平方米,为低层住宅建筑。本楼地上三层,地下一层。地下室层为储藏室,层高3.30米;地上一层层高为3.9米,二、三层层高为3.30米。建筑设计结构形式为异形柱结构,独立基础。

设计范围:
220/380V配电系统;电气照明系统;建筑物防雷、接地系统及安全措施;
有线电视系统;电话、网络系统;可视对讲系统;安防报警系统。

部分图纸摘录:

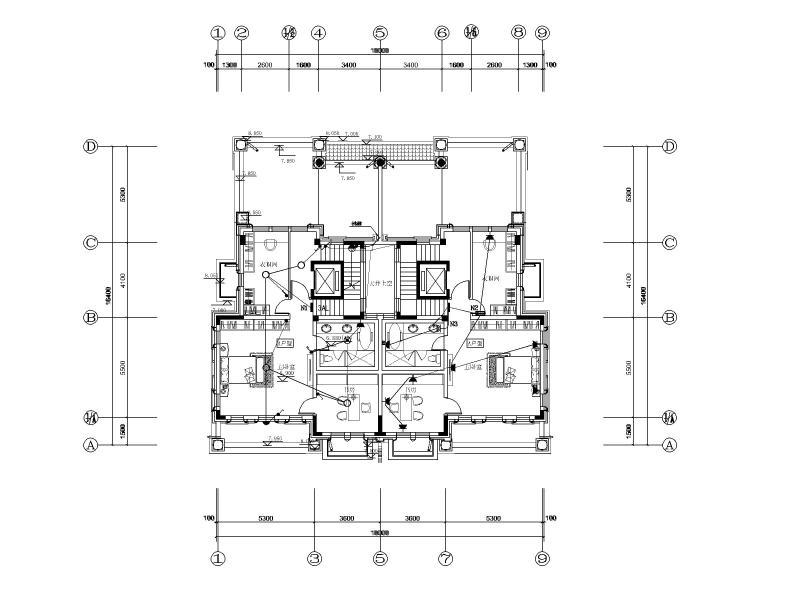

照明插座平面图

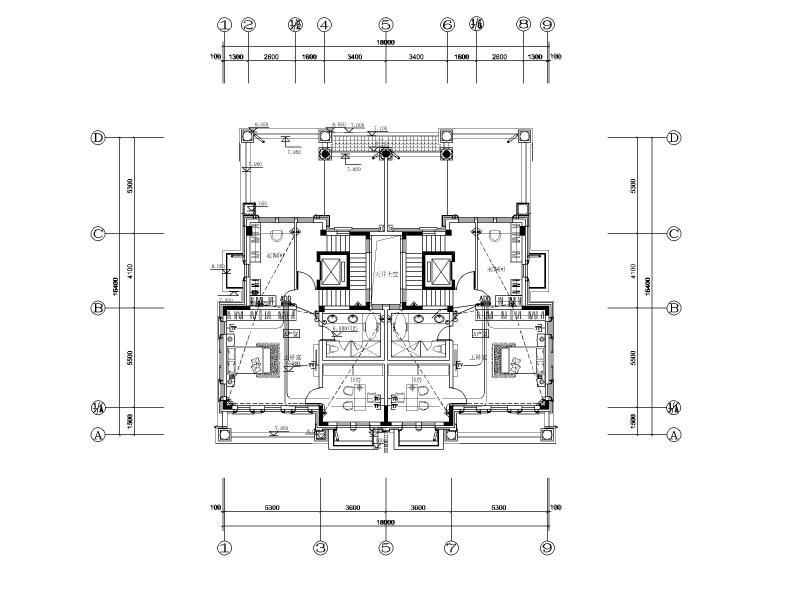

弱电平面图

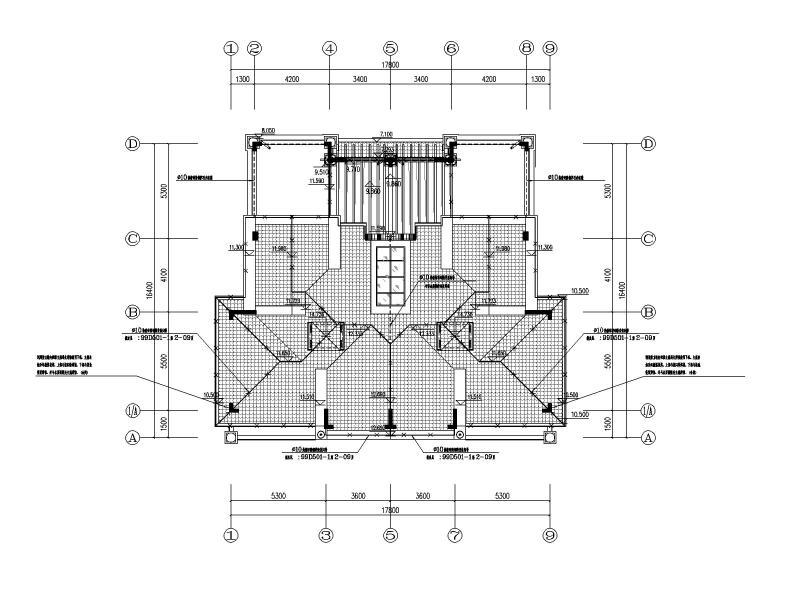

防雷平面图

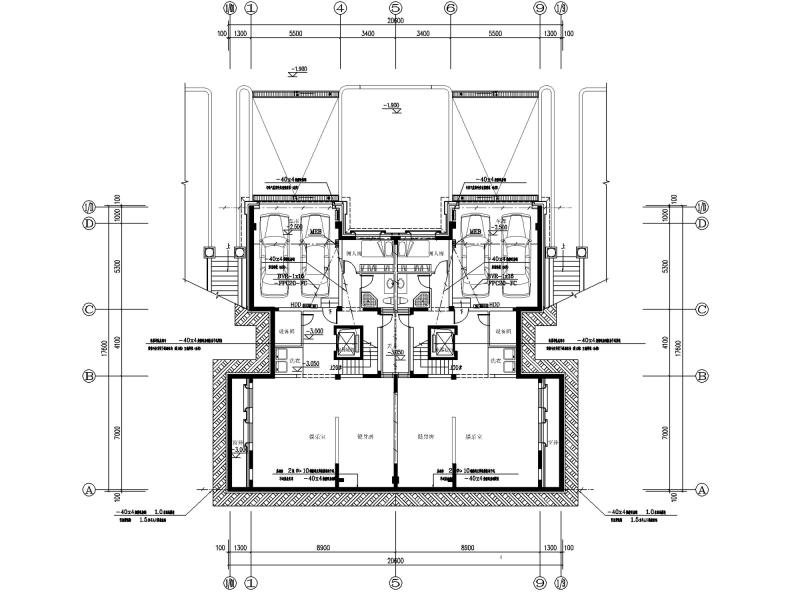

等电位及接地平面图

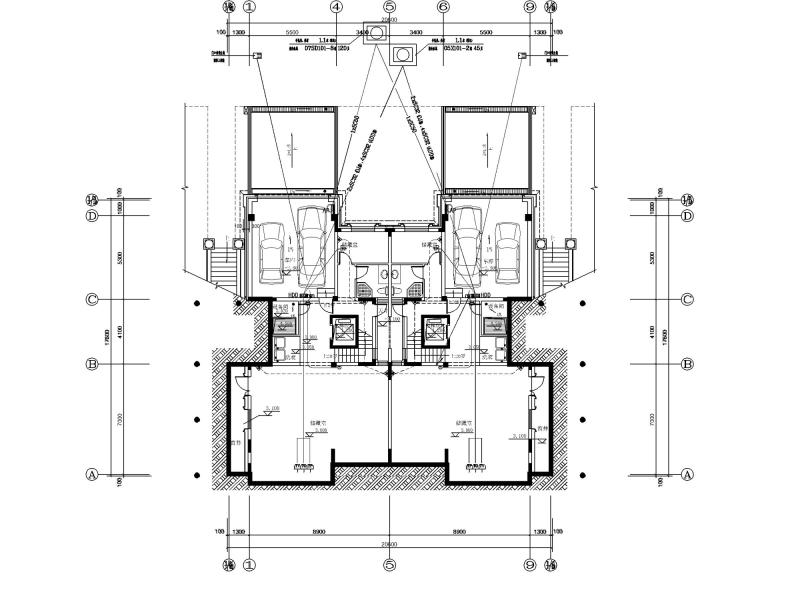

弱电及进线平面图


电气大样平面图



配电系统图



可视对讲系统图,电话电视网络系统图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 别墅电气施工图纸 - 1
    别墅电气施工图纸 - 1
  • 别墅电气施工图纸 - 2
    别墅电气施工图纸 - 2
  • 别墅电气施工图纸 - 3
    别墅电气施工图纸 - 3
  • 别墅电气施工图纸 - 4
    别墅电气施工图纸 - 4
  • 别墅电气施工图纸 - 5
    别墅电气施工图纸 - 5
  • 别墅电气施工图纸 - 6
    别墅电气施工图纸 - 6
  • 别墅电气施工图纸 - 7
    别墅电气施工图纸 - 7
  • 别墅电气施工图纸 - 8
    别墅电气施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
