农田土地开发整理项目干渠渡槽设计CAD图纸

附件详情

这份参考资料为农田土地开发整理项目干渠渡槽设计图,内容包括渡槽平面图、渡槽剖面图,渡槽侧墙配筋图,渡槽槽身剖面配筋图等。
说明:1. 图中尺寸均以厘米计。
2. 素砼强度等级为C20、F100、W4,钢筋砼强度等级为C25、F150、W6。
3. 基础须座在砂砾层上,地基承载力不小于200KPa,如施工时与设计不符需另行处理。
4. 渡槽各部位与土接触面涂热沥青两道。
共3张图,

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

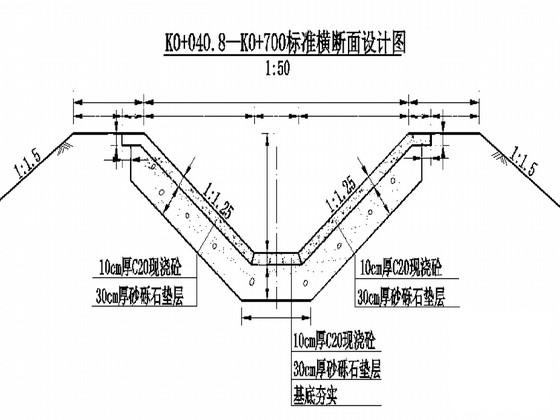

  • 土地整理项目设计 - 1
    土地整理项目设计 - 1
  • 土地整理项目设计 - 2
    土地整理项目设计 - 2

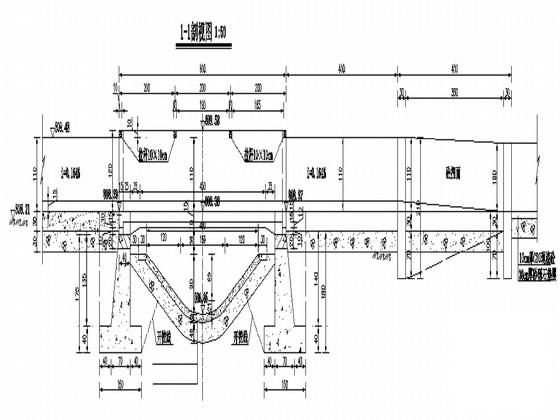

  • 土地整理项目设计 - 3
    土地整理项目设计 - 3

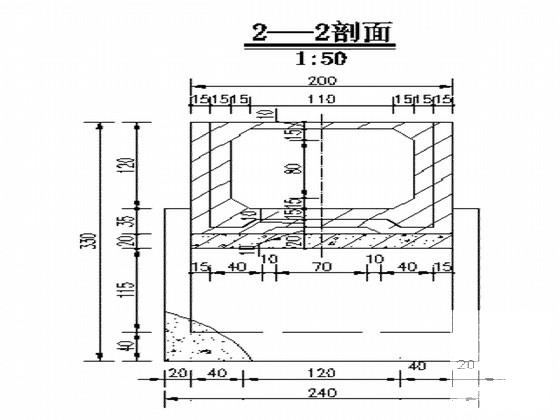

  • 土地整理项目设计 - 4
