2层钢筋混凝土清水池全套施工CAD图纸

搜索更多资源
  • 建筑类别：其他
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 特种结构：水池
  • 结构安全等级：二级
  • 地基基础设计等级：乙级
  • 抗震设防烈度：7度抗震
  • 风压：0.40kN/平方米
  • 雪压：0.35kN/平方米
  • 参考图纸：14张
  • 设计年代：近代
构筑物概况：位于自来水厂，采用天然地基。包含的图纸类型3类：结构、给排水、电气。
附件内含：结构设计总说明、下层结构平面图、顶板平面配筋图、底板平面配筋图、结构剖面图、给排水平面图、给排水剖面图、清水池弱电平面布置图...... ，cad格式，共计图纸14张。

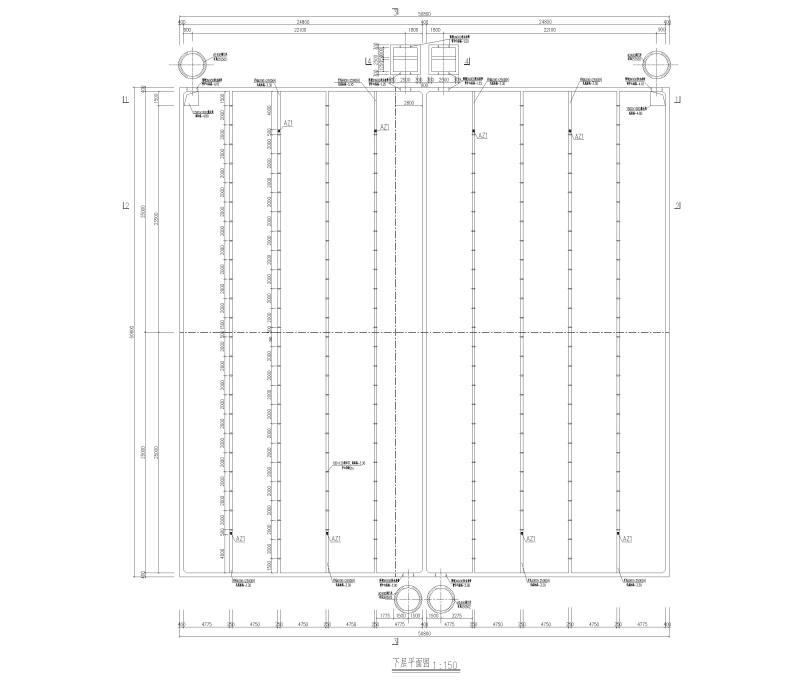

清水池下层结构平面图

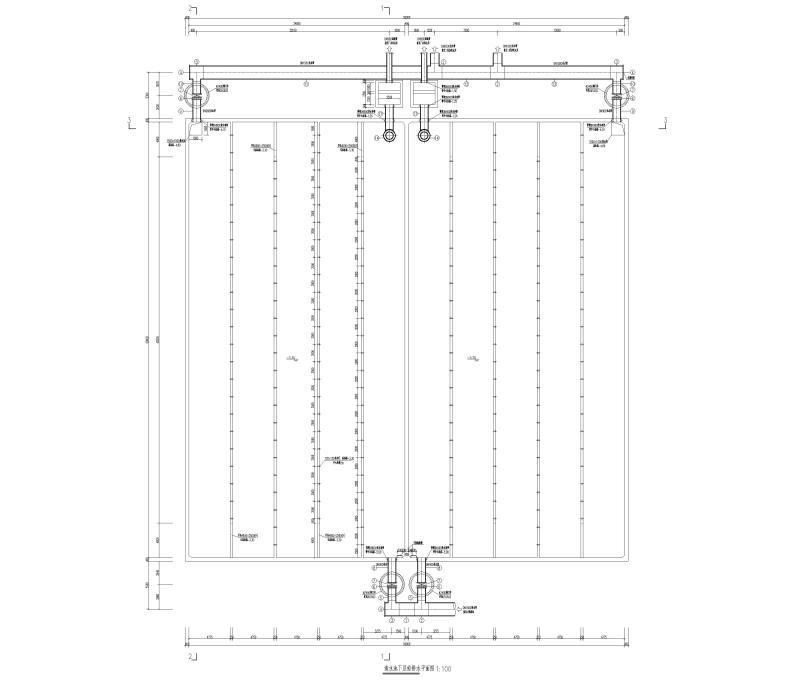

清水池下层给排水平面图

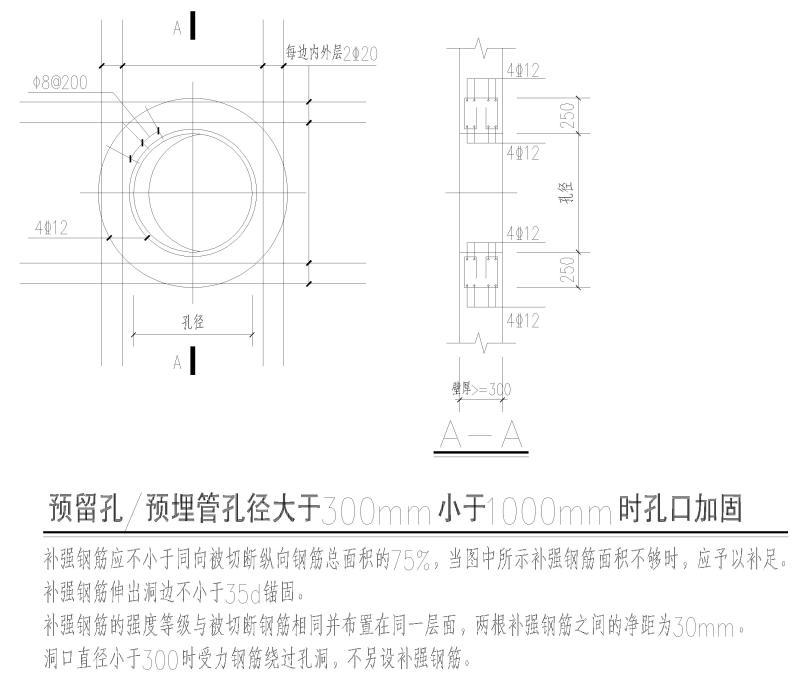

预埋管孔口加固

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
  • 钢筋混凝土水池施工 - 1
    钢筋混凝土水池施工 - 1
  • 钢筋混凝土水池施工 - 2
    钢筋混凝土水池施工 - 2
  • 钢筋混凝土水池施工 - 3
    钢筋混凝土水池施工 - 3
以上是部分截图，请下载附件后查看完整高清内容
