铁路站台站房框架结构施工方案大样图CAD

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
该资料为海南某铁路站台站房框架 结构施工图
图纸说明详细,结构图纸完整,各个节点大样清晰。
屋面为坡屋顶,建筑做法节点清晰,结构节点完整。

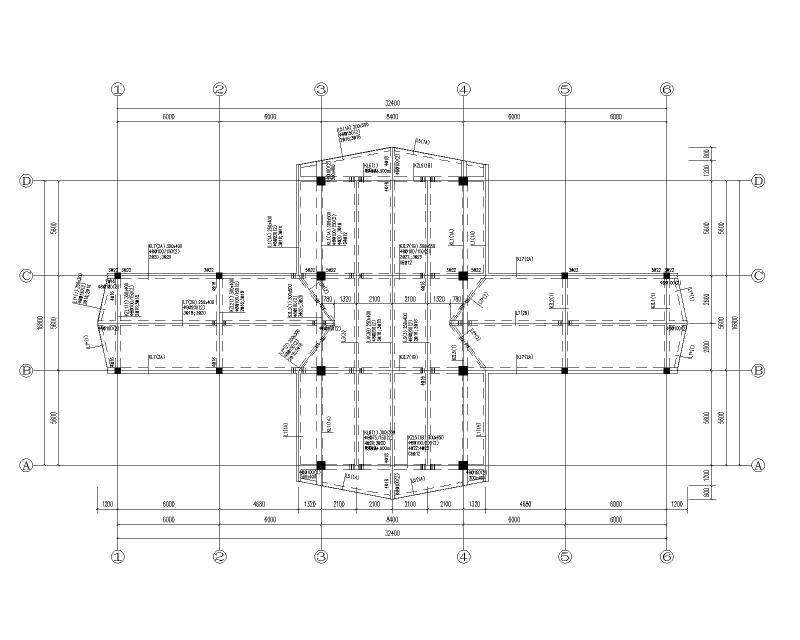

屋面梁平法施工图

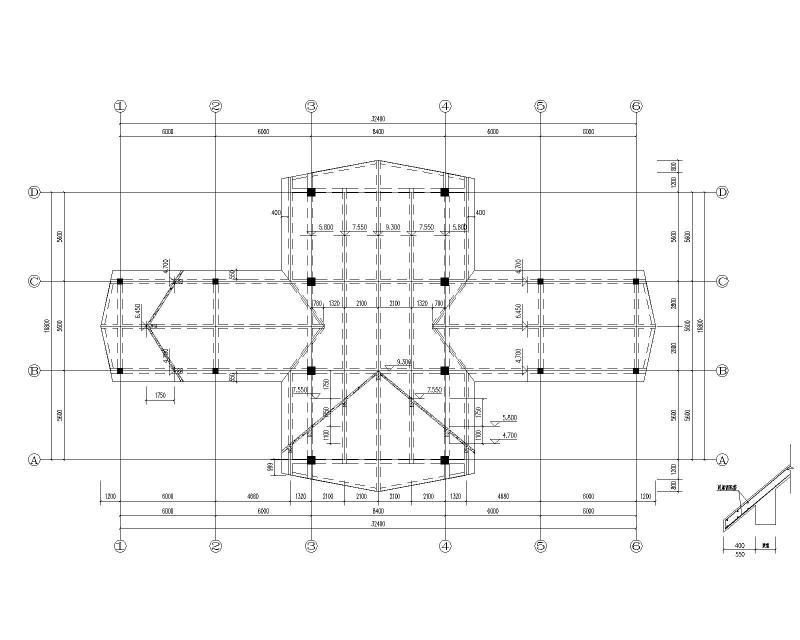

屋面板配筋图

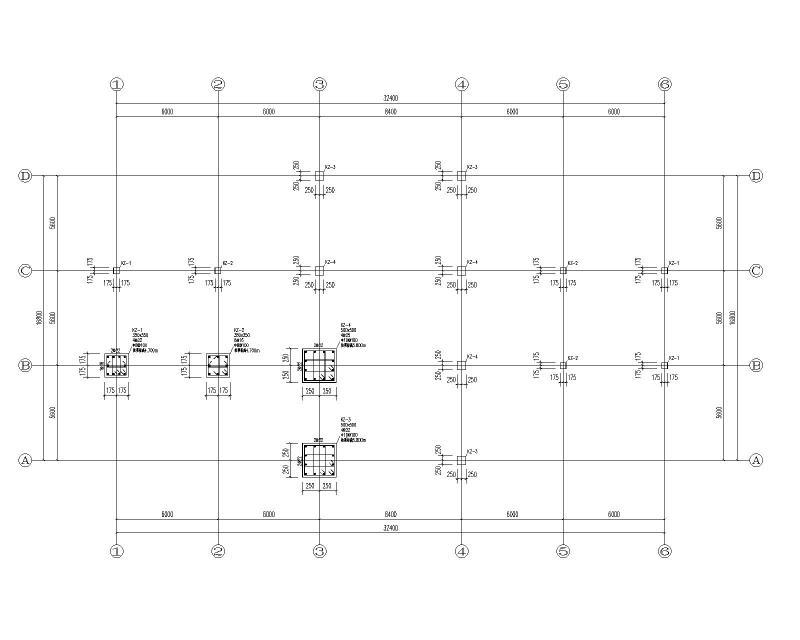

基础顶至屋顶柱平法施工图

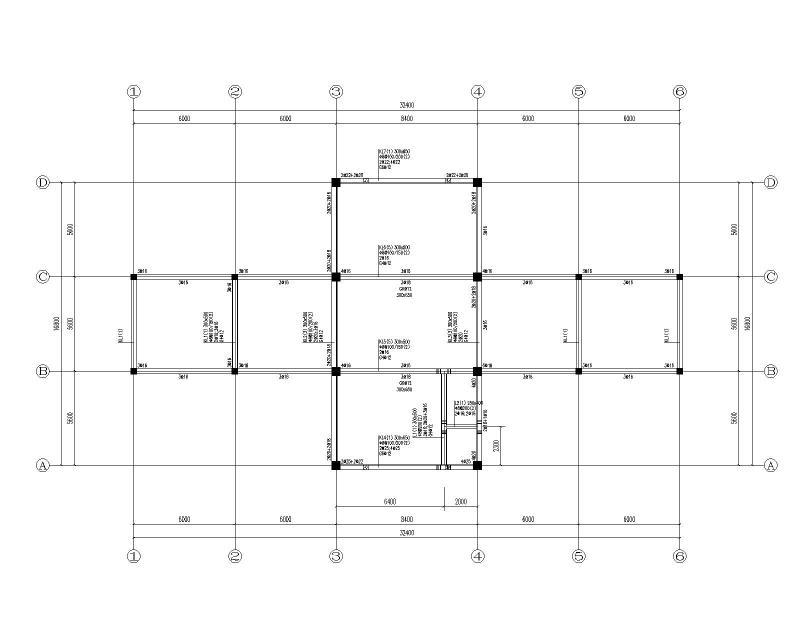

地梁平法施工图

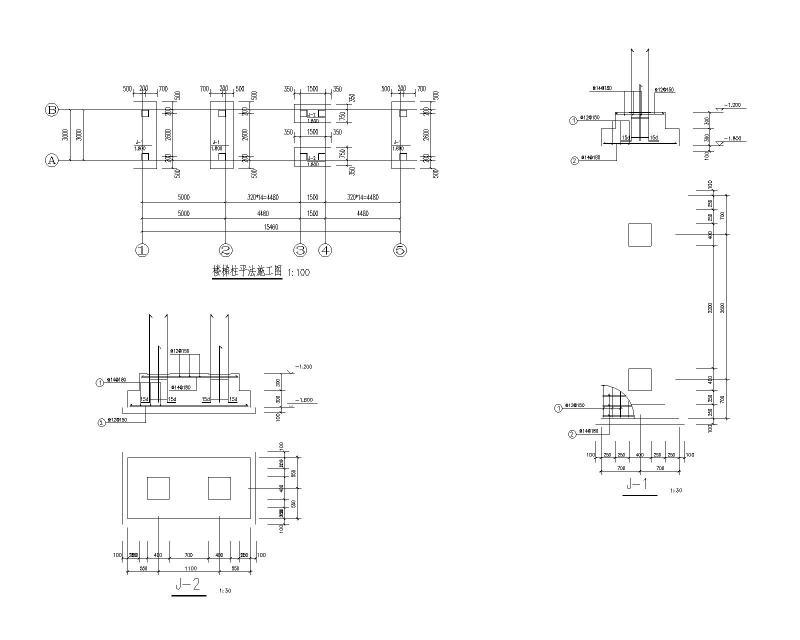

节点大样图
节点大样图2

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构施工方案 - 1
    框架结构施工方案 - 1
  • 框架结构施工方案 - 2
    框架结构施工方案 - 2
  • 框架结构施工方案 - 3
    框架结构施工方案 - 3
  • 框架结构施工方案 - 4
    框架结构施工方案 - 4
  • 框架结构施工方案 - 5
    框架结构施工方案 - 5
  • 框架结构施工方案 - 6
    框架结构施工方案 - 6
以上是部分截图,请下载附件后查看完整高清内容
