5.5万平学校弱电智能化竣工CAD大样图2019

  • 建筑类别:教育
  • 建筑高度类型:单层建筑,高层建筑
  • 建筑设计面积:54465平方米
  • 建筑地上层数:12/1层
  • 图纸设计深度:竣工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:线管,弱电设备
  • 项目所在地:广东
  • 强电设计:供配电系统
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,综合布线系统,广播系统,信息网络系统,机房工程,其它

本项目为广东某小学弱电智能化专项图纸。

概况:
本项目为广东深圳某学校,占地面积为16172平米,计划建设36班,预留6个班,共42个班,全部为小学。项目总建筑面积约为54465平米,地上约39102平米,地下约15363平米。主要建设内容包括教学及辅助用房、办公用房、 生活服务用房、合班教室、剧场、宿舍、食堂及地下室等。其中:必备基本校舍用房 19799平米,增配用房及附属设施19302平米,地下室15363平米。

设计范围:
综合布线系统;计算机网络系统;校园广播系统;
入侵报警系统;视频安防监控系统;电子巡查管理系统;
出入口控制系统;教学网络系统;机房工程。

部分图纸摘录:

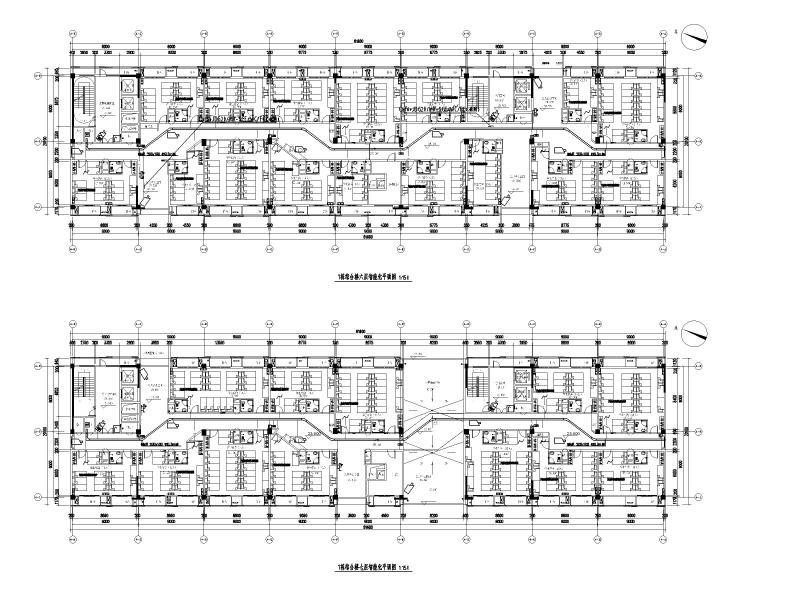

智能化平面图

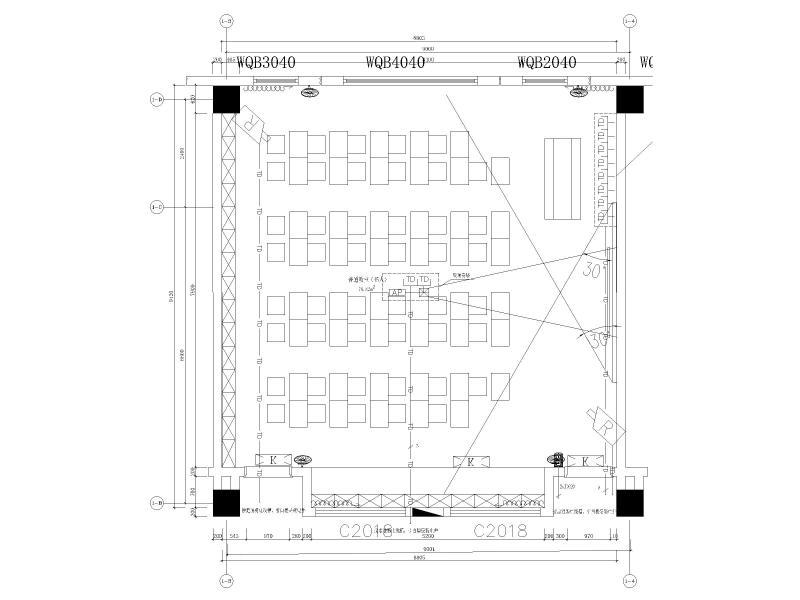

教室标准智能化平面图

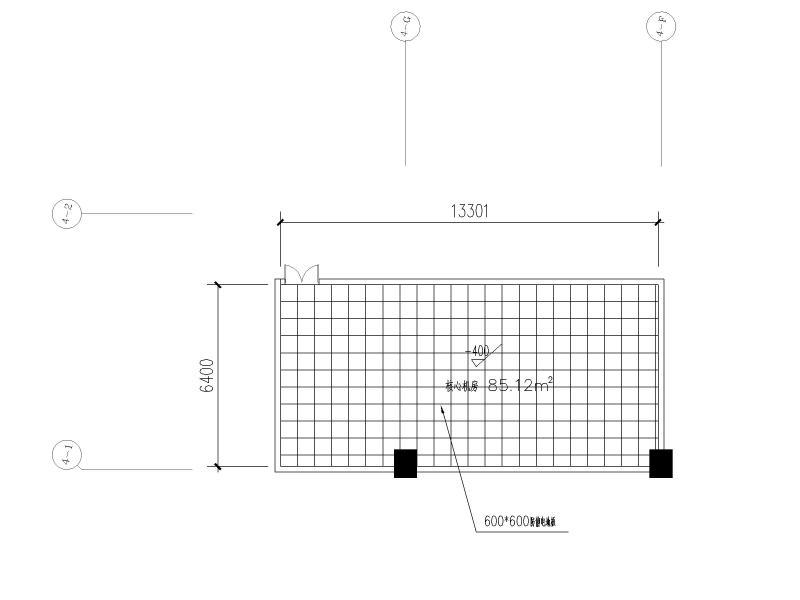

智能化机房防静电地板平面图

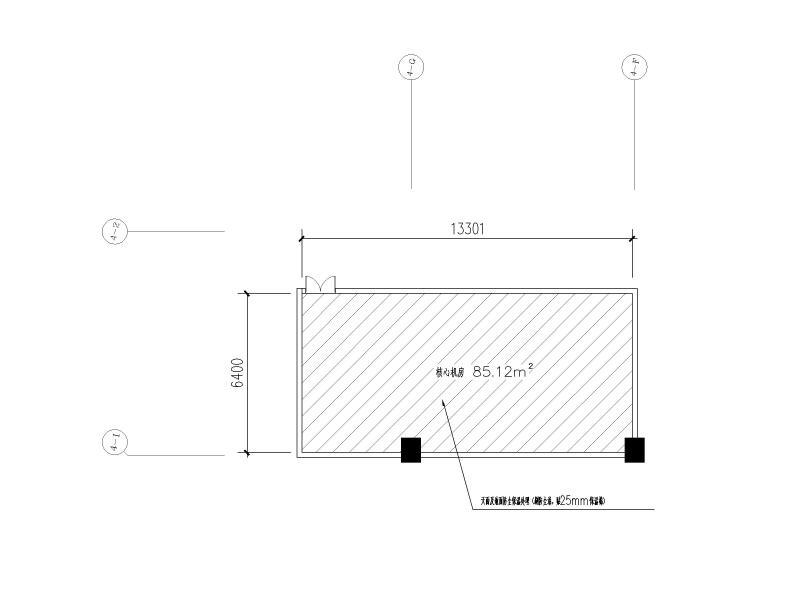

智能化机房天面及地面防尘保温处理示意图


综合布线系统图
巡更、紧急、周界报警系统图
出入口控制系统图
广播系统图

教学网络系统图
摄像机安装大样图
智能化机房,安防控制室大样图


摄像机、门禁、安装大样图
