1层排架结构及钢结构体育馆结构CAD施工图纸

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:排架
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是呼伦贝尔某公司体育馆项目,排架结构,高度为6米,总建筑设计面积:798.73平方米,该项目为双坡钢结构(门刚),跨度为8mm,柱距为3.6m;屋面彩钢压型夹心板(复合型),墙面彩钢夹心板,基础采用柱下独立扩展基础。基础设计等级为丙级。
结构图纸:钢 结构设计说明 ,混凝土 结构设计说明 ,基础平面布置图,锚栓 平面布置图 ,钢架图,屋面檩条拉条拉条隅撑施工图,墙梁墙柱拉条隅撑施工图,屋面支撑系杆施工图等共计11张图。

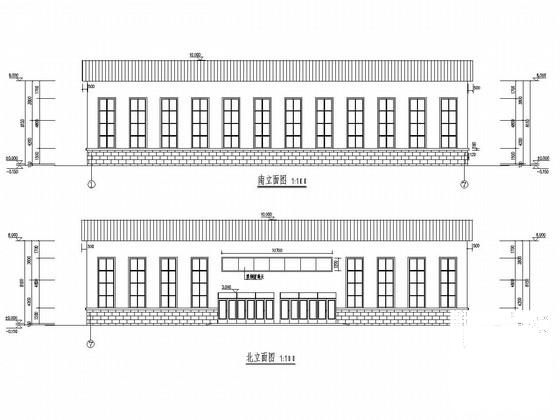

建筑图:建筑设计说明,平面图,立面图,排水图,门窗表,装修表,墙身详图等共计7张图。
分享投稿时间:近几年5月。

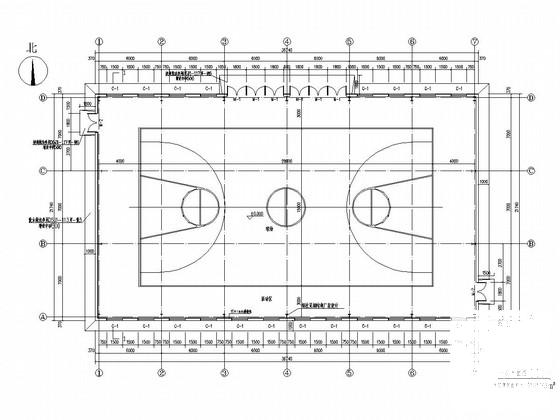

一层平面图

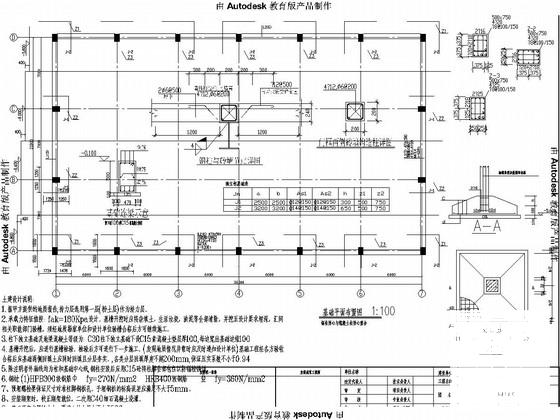

基础平面布置图

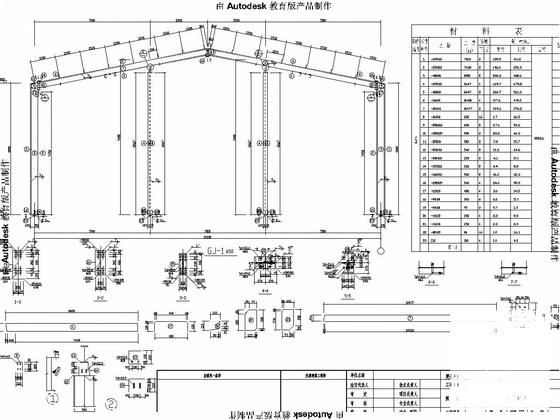

GJ-1施工图

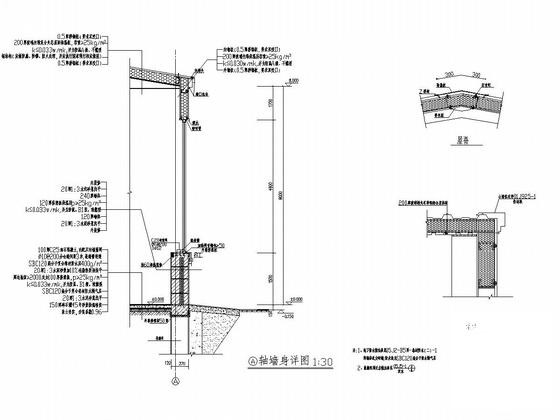

墙身详图

柱脚锚栓布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 体育馆结构施工图 - 1
    体育馆结构施工图 - 1
  • 体育馆结构施工图 - 2
    体育馆结构施工图 - 2
  • 体育馆结构施工图 - 3
    体育馆结构施工图 - 3
  • 体育馆结构施工图 - 4
    体育馆结构施工图 - 4
  • 体育馆结构施工图 - 5
    体育馆结构施工图 - 5
  • 体育馆结构施工图 - 6
    体育馆结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
