轻型钢屋架钢结构汽车交易广场结构CAD施工图纸

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.75kN/平方米
  • 参考图纸:16张

附件详情

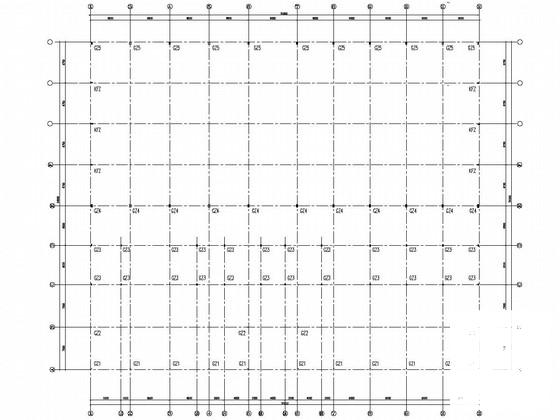

该项目是某汽车交易广场项目,轻型钢屋架钢结构,6度设防,天然地基,独立基础,该资料包含:钢 结构设计说明 ,柱平面布置图,水平拉杆 平面布置图 ,屋面檩条布置平面图,结构图,天棚彩瓦平面图,钢架图,立面图等共计16张图。

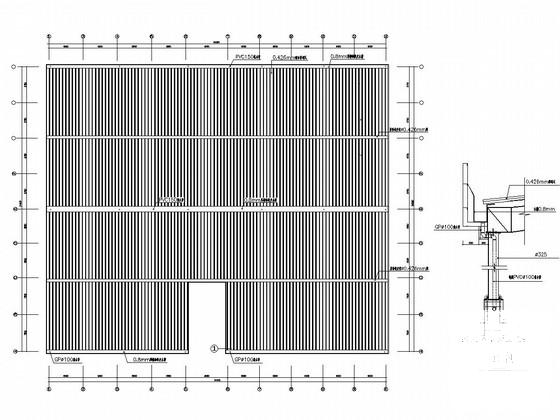

天棚彩瓦平面图

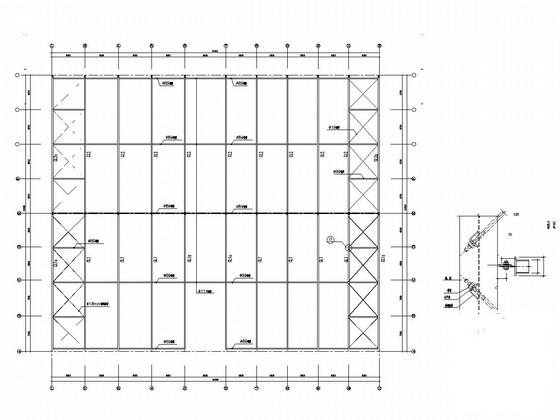

水平拉杆平面布置图

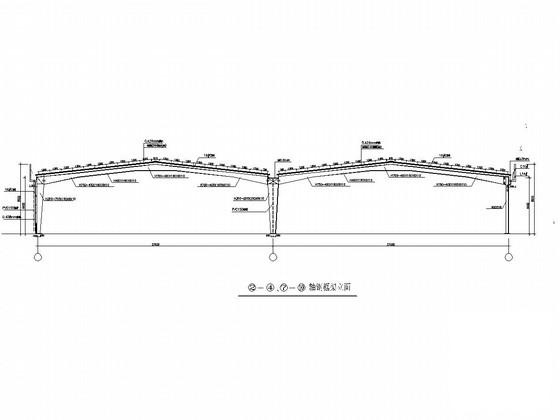

钢架详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 轻型钢结构施工图纸 - 1
    轻型钢结构施工图纸 - 1
  • 轻型钢结构施工图纸 - 2
    轻型钢结构施工图纸 - 2
  • 轻型钢结构施工图纸 - 3
    轻型钢结构施工图纸 - 3
  • 轻型钢结构施工图纸 - 4
    轻型钢结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
