1420平米两层研发及设备用房强电系统施工CAD图纸

  • 建筑类别:科研,其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:1420.08平方米
  • 地上层数:2层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:江苏
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它

附件详情

  • 1、电气设计说明
  • 2、低压配电干线系统图
  • 3、应急照明控制原理图
  • 4、配电系统图
  • 5、应急照明控制原理图
  • 6、配电系统图
  • 7、配电干线系统图
  • 8、基础接地平面图
  • 9、照明平面图
  • 10、配电平面图
  • 11、防雷平面图

附件详情

该附件是2层研发及设备用房强电系统施工图纸,共10张。
项目概要:主要功能:研发及设备用房。建筑分类:多层研发楼;设计使用年限:50年;建筑耐火等级:地上二级;地下一级;建筑层数和建筑高度:地上3层,建筑高度13.8m;总建筑设计面积:1420.08m2;室外消防用水量:20L/S。
设计范围:该项目电气设计包括∶配电、照明、防雷接地。
......
,共10张。

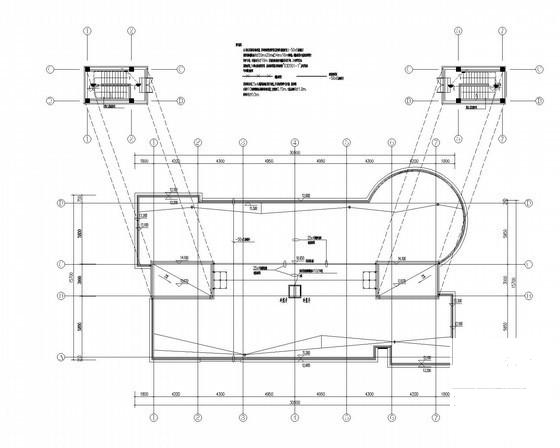

屋顶防雷及照明平面图

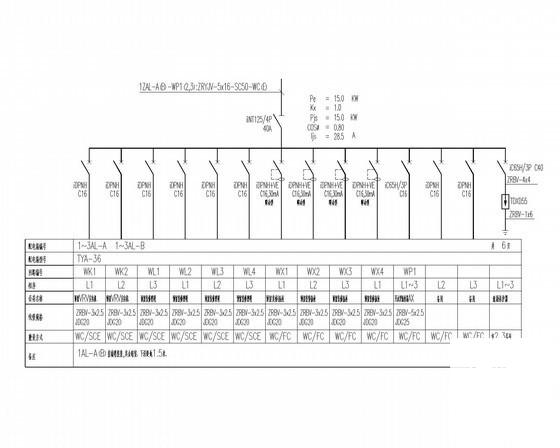

配电系统图

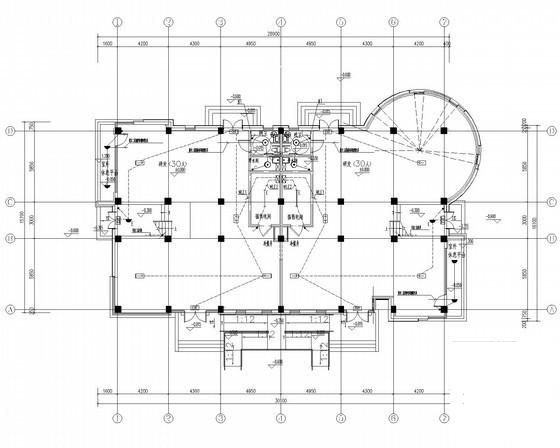

一层照明平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

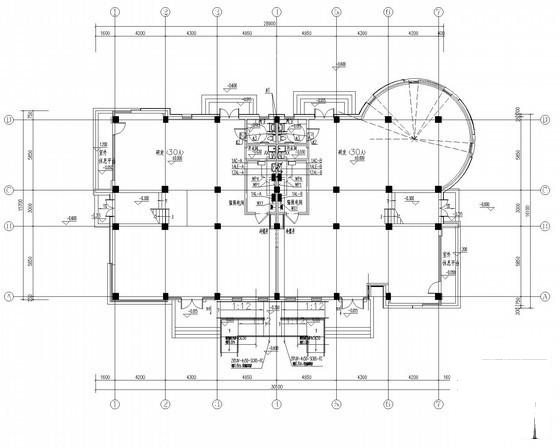

  • 1420平米两层研发及设备用房强电系统施工CAD图纸 - 1
    第 1 张图
  • 1420平米两层研发及设备用房强电系统施工CAD图纸 - 2
    第 2 张图
  • 1420平米两层研发及设备用房强电系统施工CAD图纸 - 3
    第 3 张图
  • 1420平米两层研发及设备用房强电系统施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
