压型钢板楼承板详图纸（CAD）
该附件是
压型钢板楼承板详图（CAD）
，
共图纸1张。
包含的内容有板构造详图、剪力钉详图、楼承板铺设图、板中开圆孔补强、压型钢板开方孔补强、一般楼面降低标高详图、楼承板剖面图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

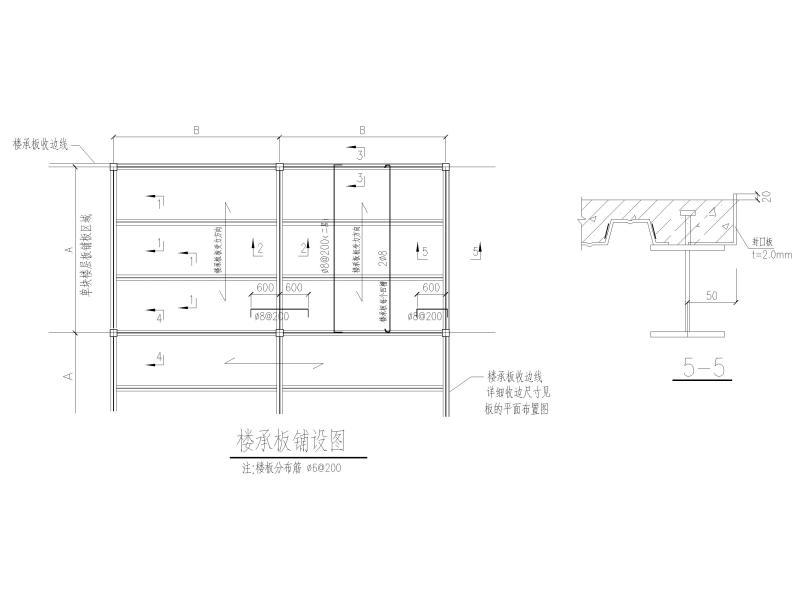

楼承板铺设图

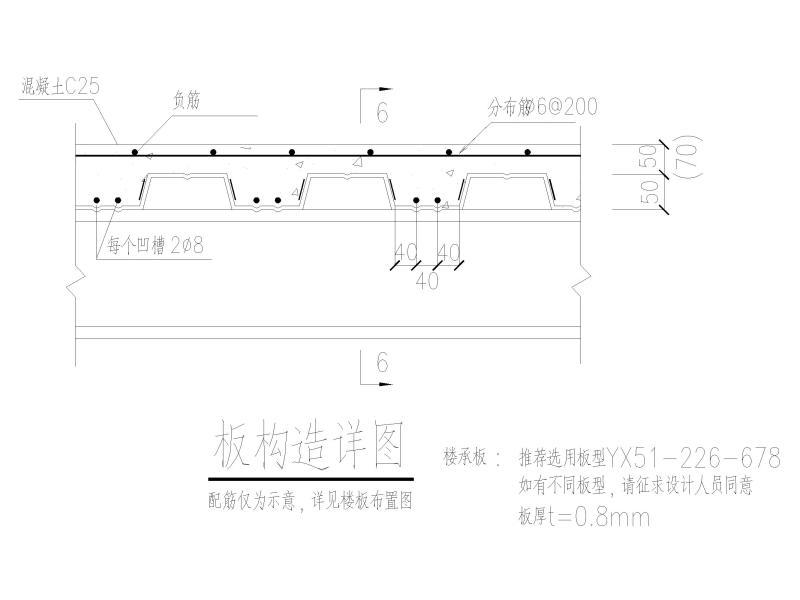

板构造详图

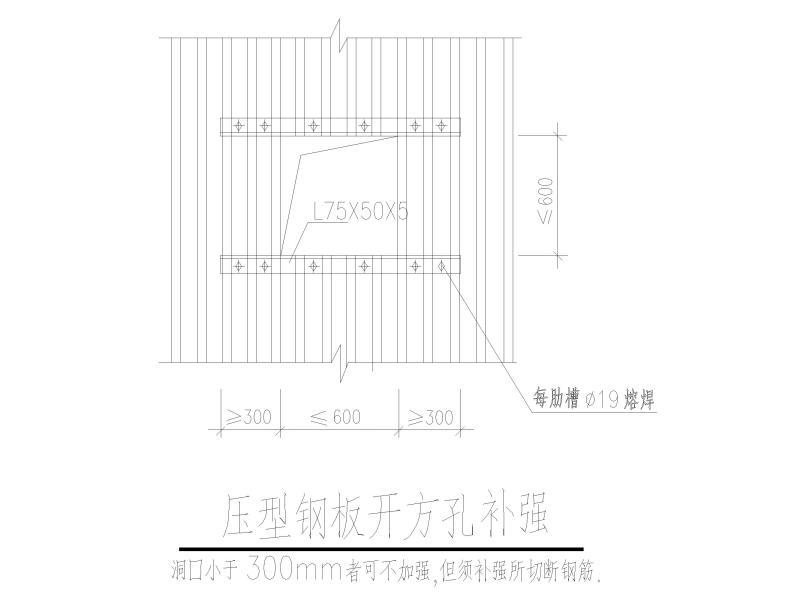

压型钢板开方孔补强
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
楼承板图纸 - 1 -
楼承板图纸 - 2 -
楼承板图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
