24米跨钢结构铆工车间建筑结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:24m
  • 抗震设防烈度:7度抗震
  • 参考图纸:15张
  • 设计年代:近代

附件详情

某24米跨钢结构铆工车间建筑结构设计图
该资料为:某24米跨钢结构铆工车间建筑结构设计图
该资料包含:
建筑图:
建筑设计说明、平面图、立面图、剖面图、屋顶平面图共4张图纸;
结构图:
结构设计说明 、基础布置图、檩条布置图、墙架布置图、屋面结构布置图、钢架图、墙架布置图、墙面柱间支撑布置图、吊车梁详图、焊缝详图共15张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

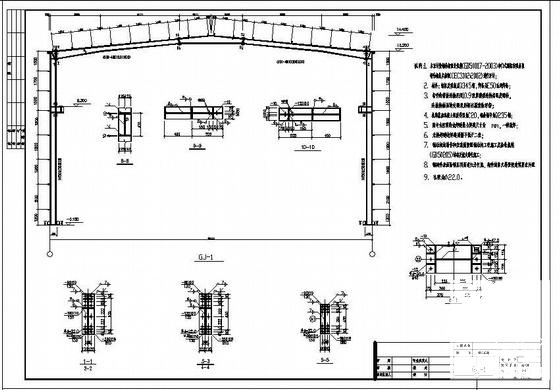

  • 建筑钢结构设计图纸 - 1
    建筑钢结构设计图纸 - 1

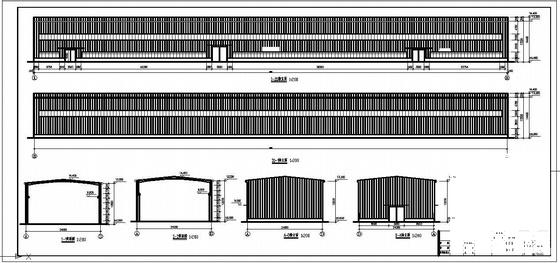

  • 建筑钢结构设计图纸 - 2
    建筑钢结构设计图纸 - 2

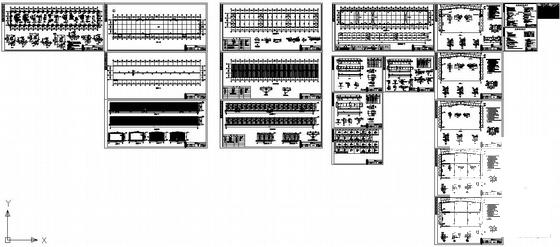

  • 建筑钢结构设计图纸 - 3
    建筑钢结构设计图纸 - 3

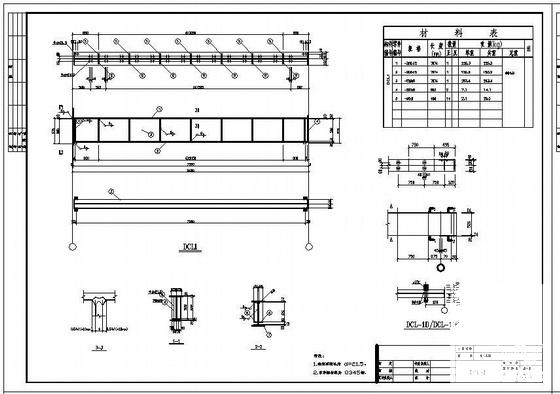

  • 建筑钢结构设计图纸 - 4
    建筑钢结构设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
