单层砖混结构厕所及仓库全套CAD施工图纸2017

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:8张
  • 设计年代:近代
该附件是 单层砖混结构厕所及仓库全套图纸2017 ,出图时间是8月。
建筑概况:建筑位于小学,仓库是指体育器材仓库。层高3.9米,建筑面积269.3平方米,现浇楼屋盖。包含的图纸类型4类:结构、建筑、给排水、暖通。

附件内含: 结构设计说明 、基础布置图、顶板_梁及柱布置图、女儿墙构造柱布置、建筑设计说明、建筑做法、门窗表、建筑平面图、立面图、剖面图、节点平面图、给排水设计说明、材料表、给排水平面图、给排水系统图、暖通设计说明、采暖平面图、图例、采暖原理图 ,cad格式,共计图纸8张。

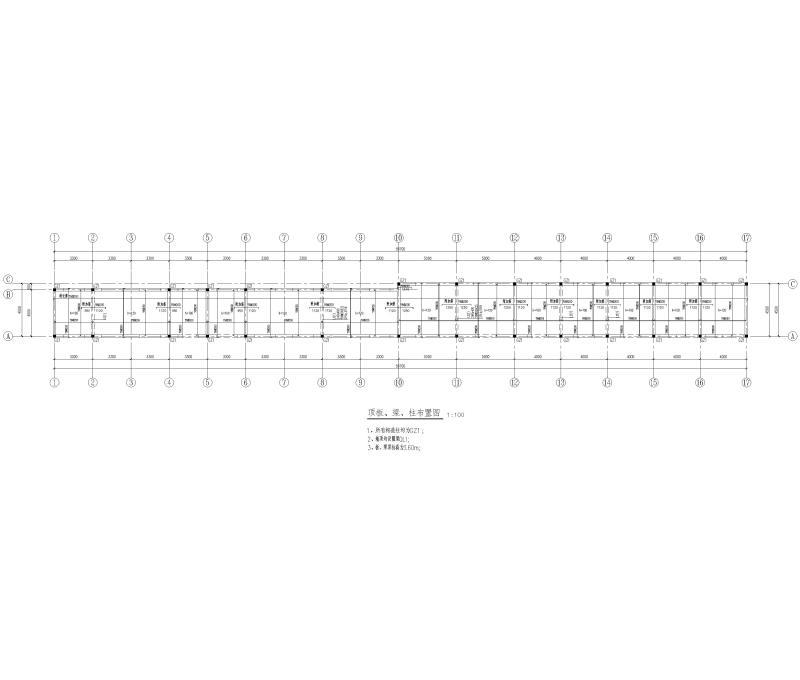

顶板_梁及柱布置图

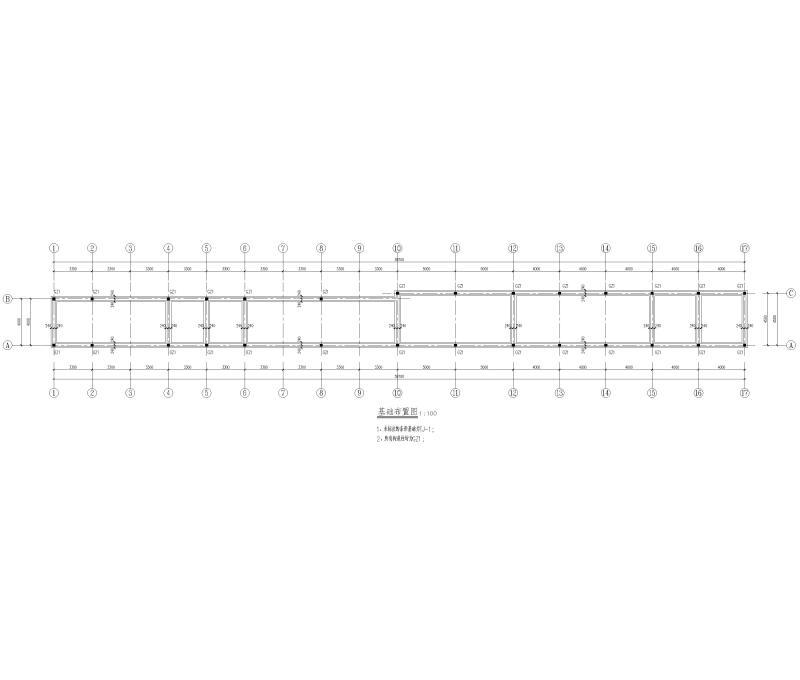

基础布置图

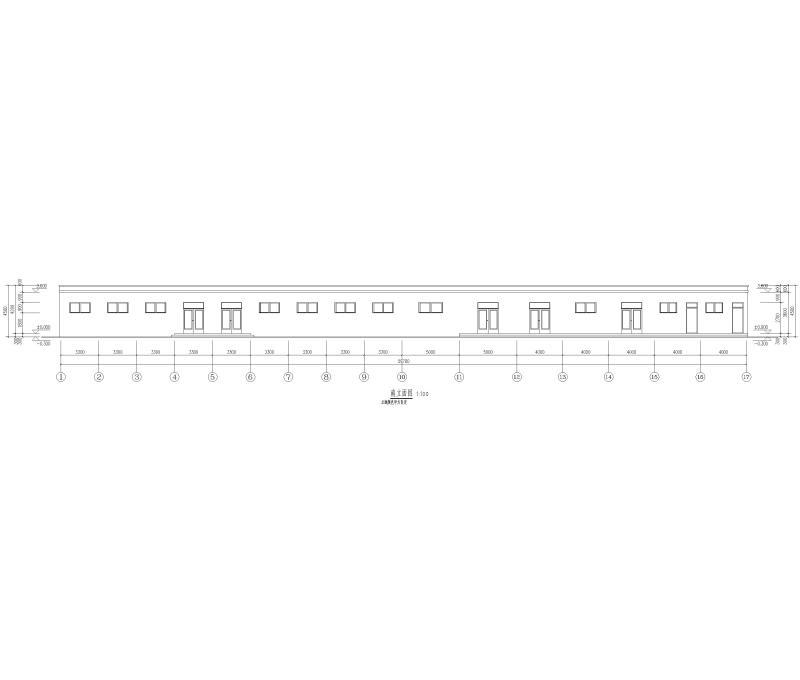

建筑立面图

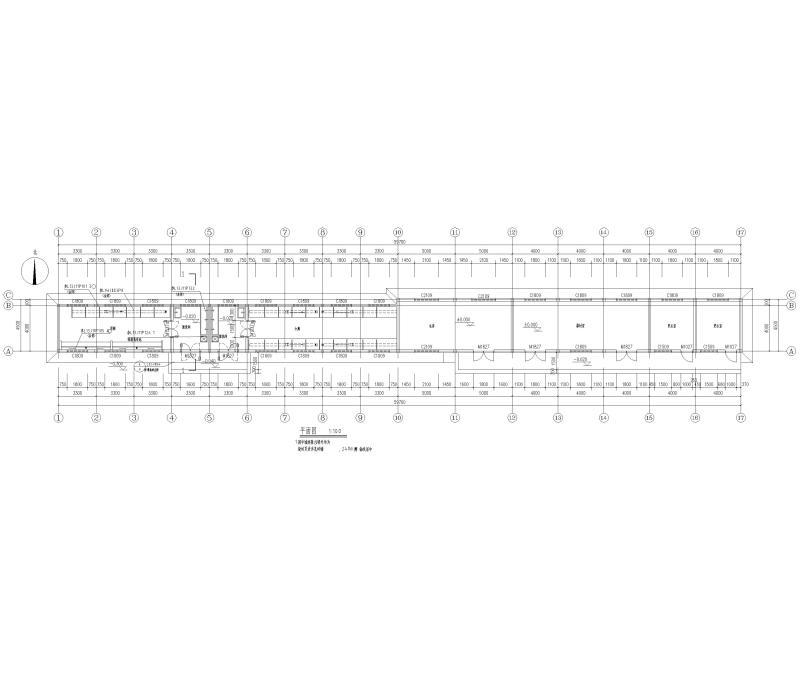

建筑平面图

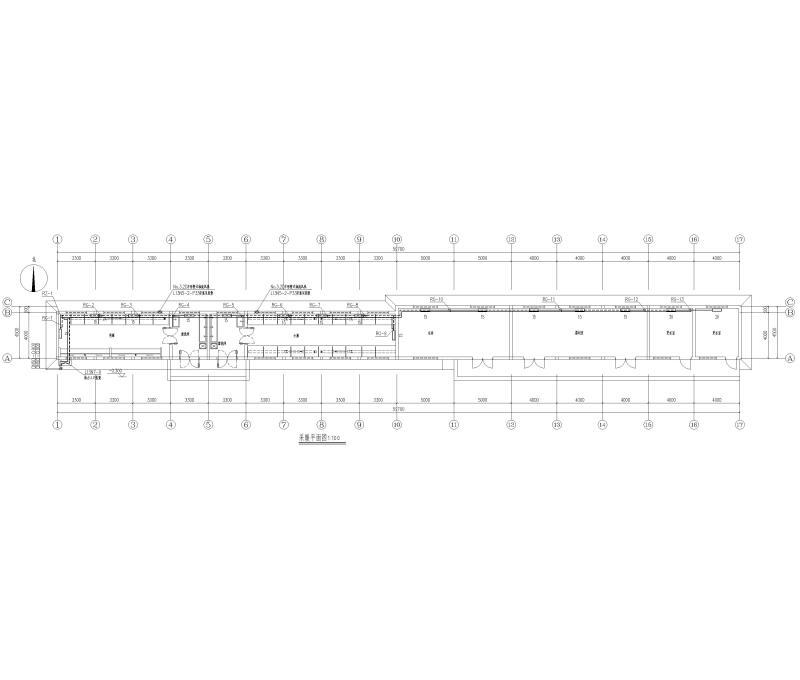

采暖平面图
给水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 单层砖混结构施工图 - 1
    单层砖混结构施工图 - 1
  • 单层砖混结构施工图 - 2
    单层砖混结构施工图 - 2
  • 单层砖混结构施工图 - 3
    单层砖混结构施工图 - 3
  • 单层砖混结构施工图 - 4
    单层砖混结构施工图 - 4
  • 单层砖混结构施工图 - 5
    单层砖混结构施工图 - 5
  • 单层砖混结构施工图 - 6
    单层砖混结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
