4层小型别墅混凝土框架结构施工方案大样图CAD

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
该资料为四层小型别墅混凝土框架 结构施工图
该项目项目用途为住宅,采用条形基础,屋面为坡屋顶。
图纸说明详细,结构图纸完整,各个节点大样清晰。

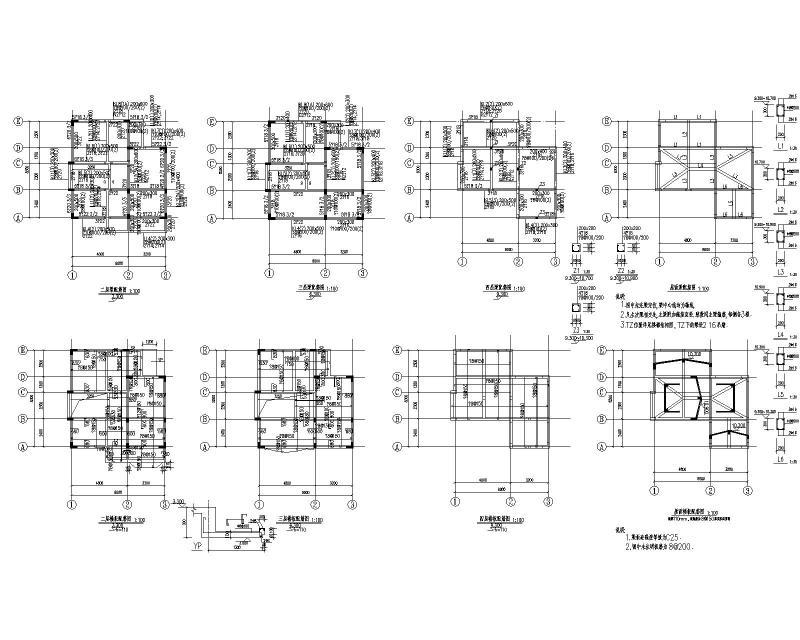

结构平面图

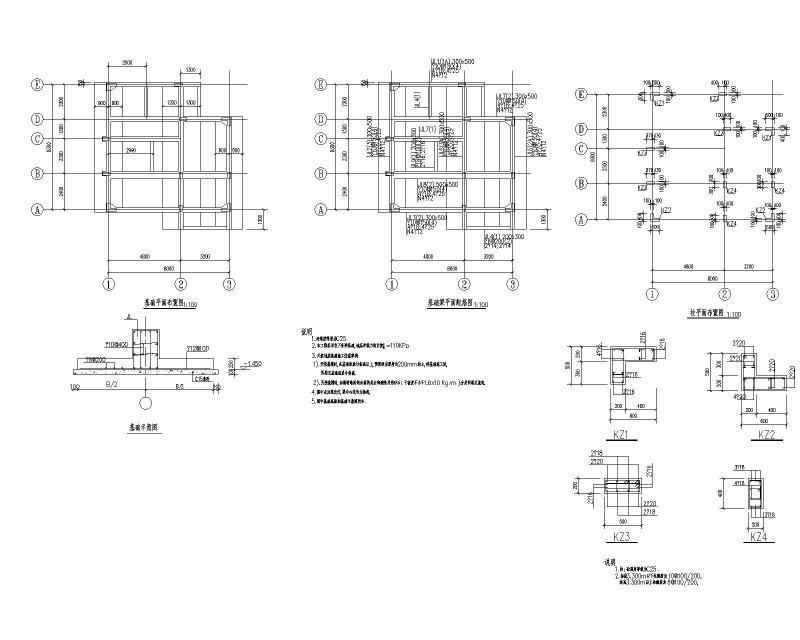

基础布置图

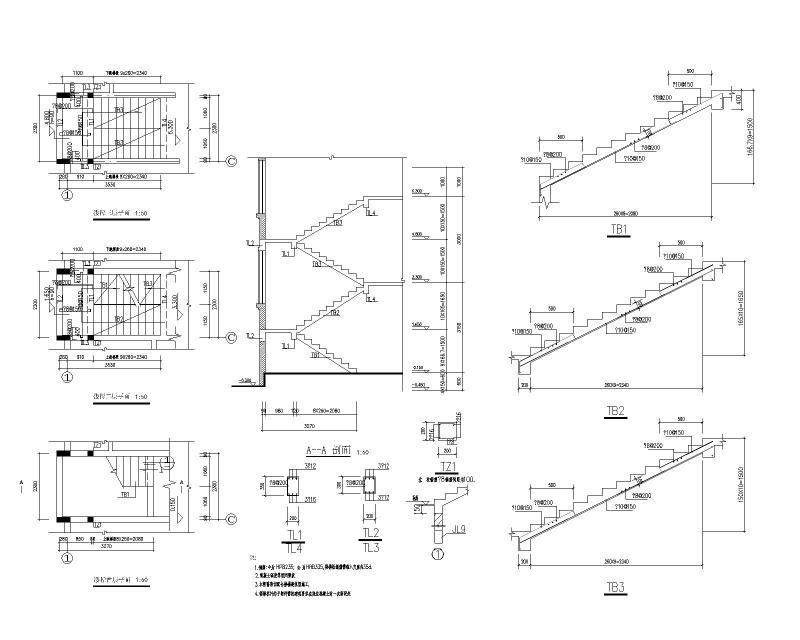

楼梯布置图

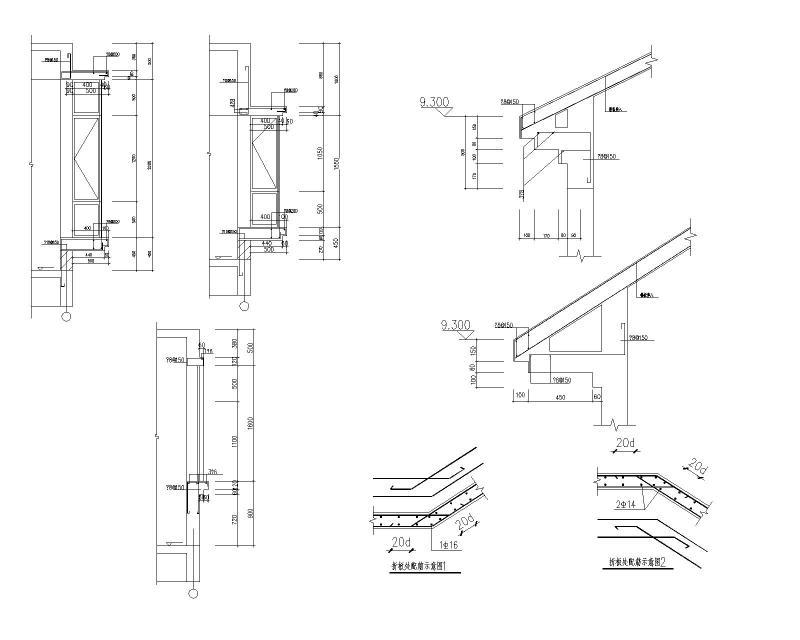

节点大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅混凝土施工方案 - 1
    别墅混凝土施工方案 - 1
  • 别墅混凝土施工方案 - 2
    别墅混凝土施工方案 - 2
  • 别墅混凝土施工方案 - 3
    别墅混凝土施工方案 - 3
  • 别墅混凝土施工方案 - 4
    别墅混凝土施工方案 - 4
以上是部分截图,请下载附件后查看完整高清内容
