单层框架结构小学平房全套施工CAD图纸2017

资料简介
赚取积分

建筑类别：教育
建筑高度类型：单层建筑
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：条形基础,独立基础
结构安全等级：一级
地基基础设计等级：丙级
风压：0.45kN/平方米
雪压：0.35kN/平方米
参考图纸：20张
设计年代：近代

该附件是 单层框架结构小学平房全套施工图2017 ，出图时间是4月。

建筑概况：该资料是小学平方教室，层高4.35米，建筑面积256平方米。包含的图纸类型4类：结构、建筑、给排水、电气。

附件内含：结构设计说明、基础布置图、框架柱布置工图、顶板配筋图、顶梁布置图、建筑设计说明、节能设计专篇、消防设计专篇、建筑做法、门窗表、建筑平面图、立面图、剖面图、节点平面图、电气设计说明、材料表、强电系统图、弱电系统图、弱电平面图、强电平面图、接地平面图、给排水设计说明、给排水材料表、消防平面图，cad格式，共计图纸20张。

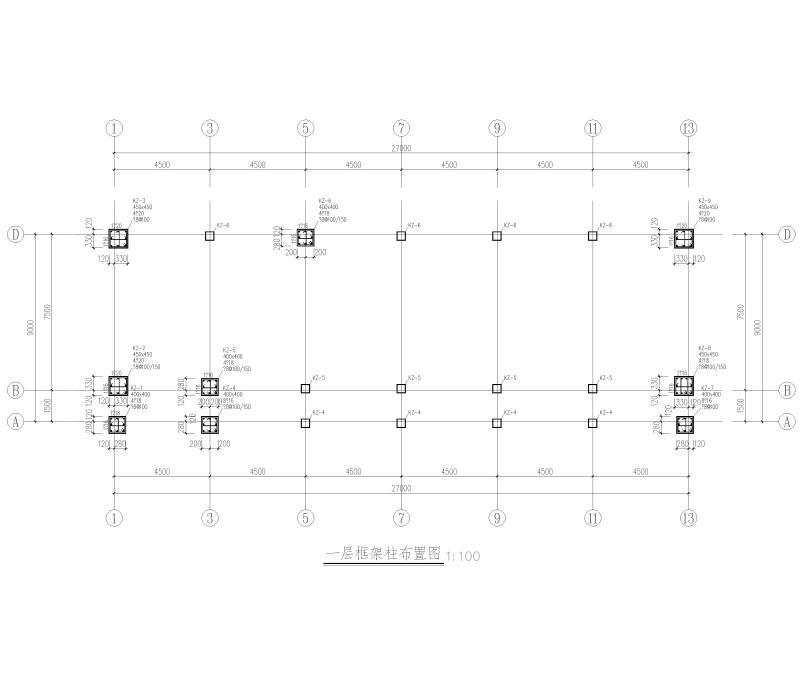

框架柱布置图

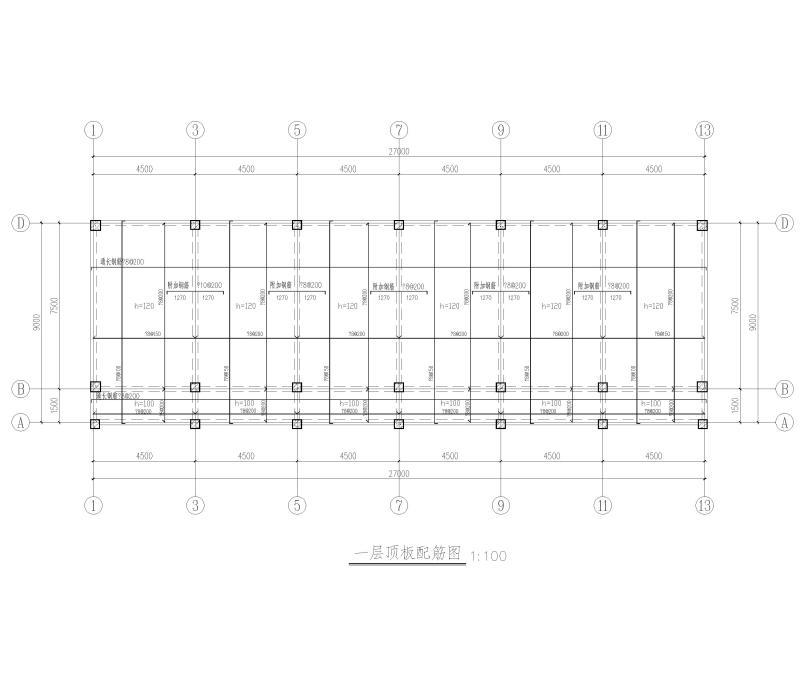

顶板配筋图

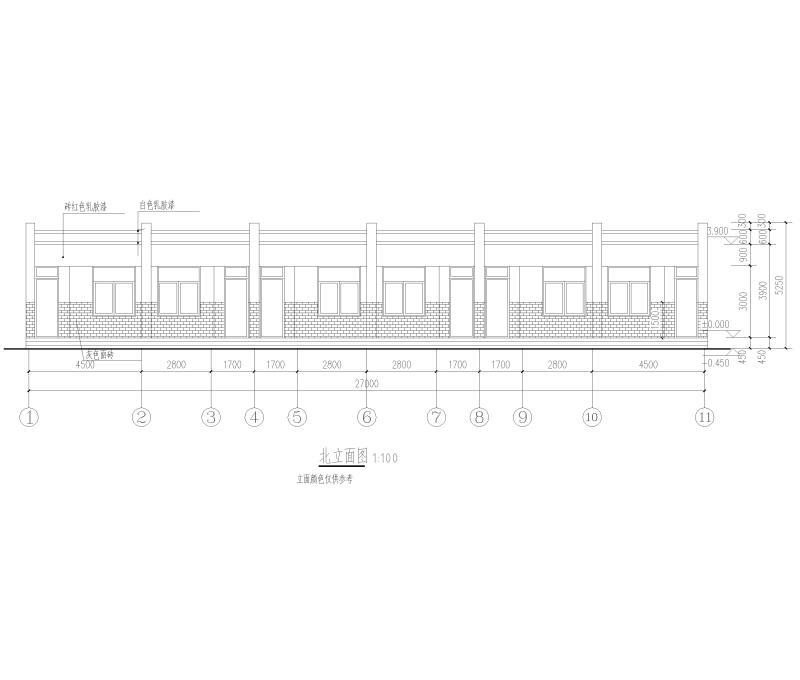

建筑立面图

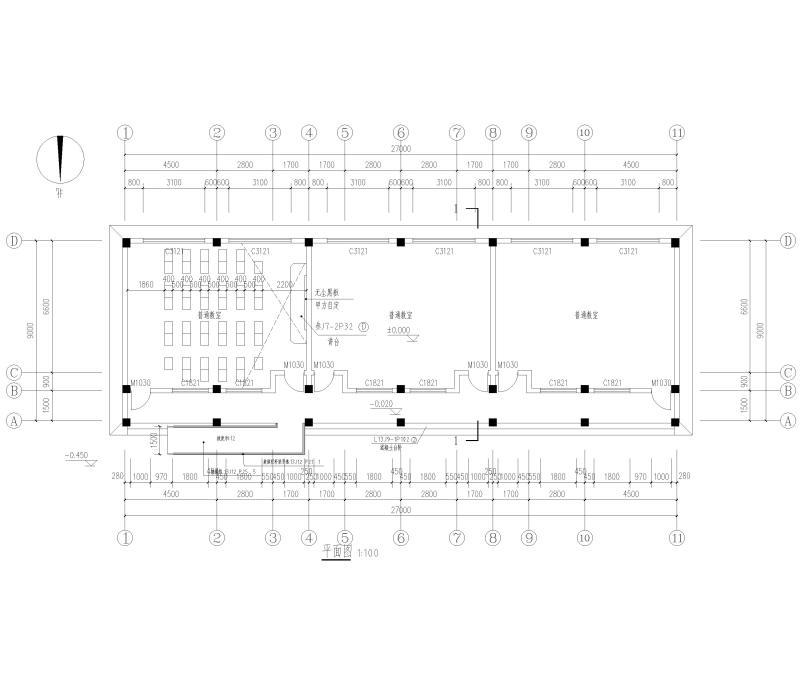

建筑平面图

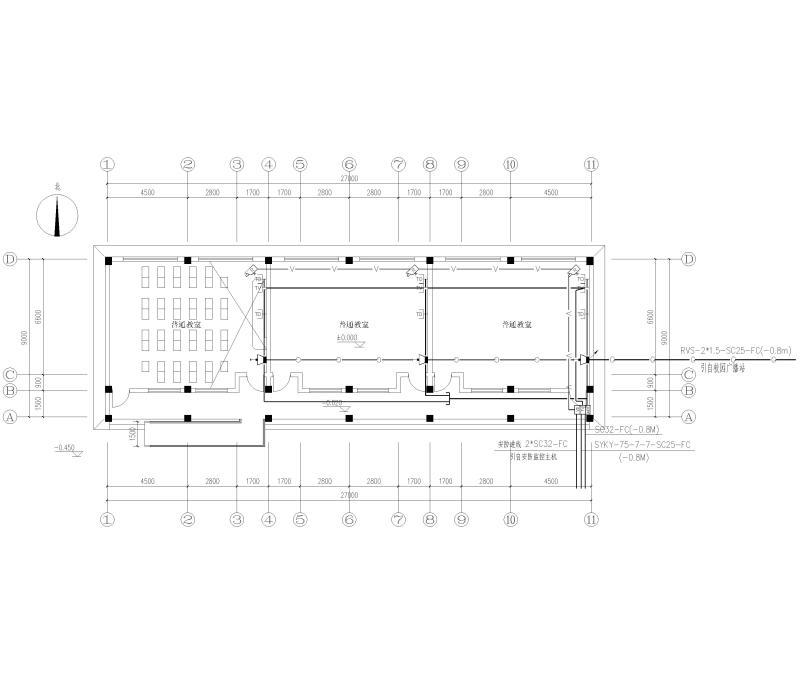

弱电平面图

综合布线系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
